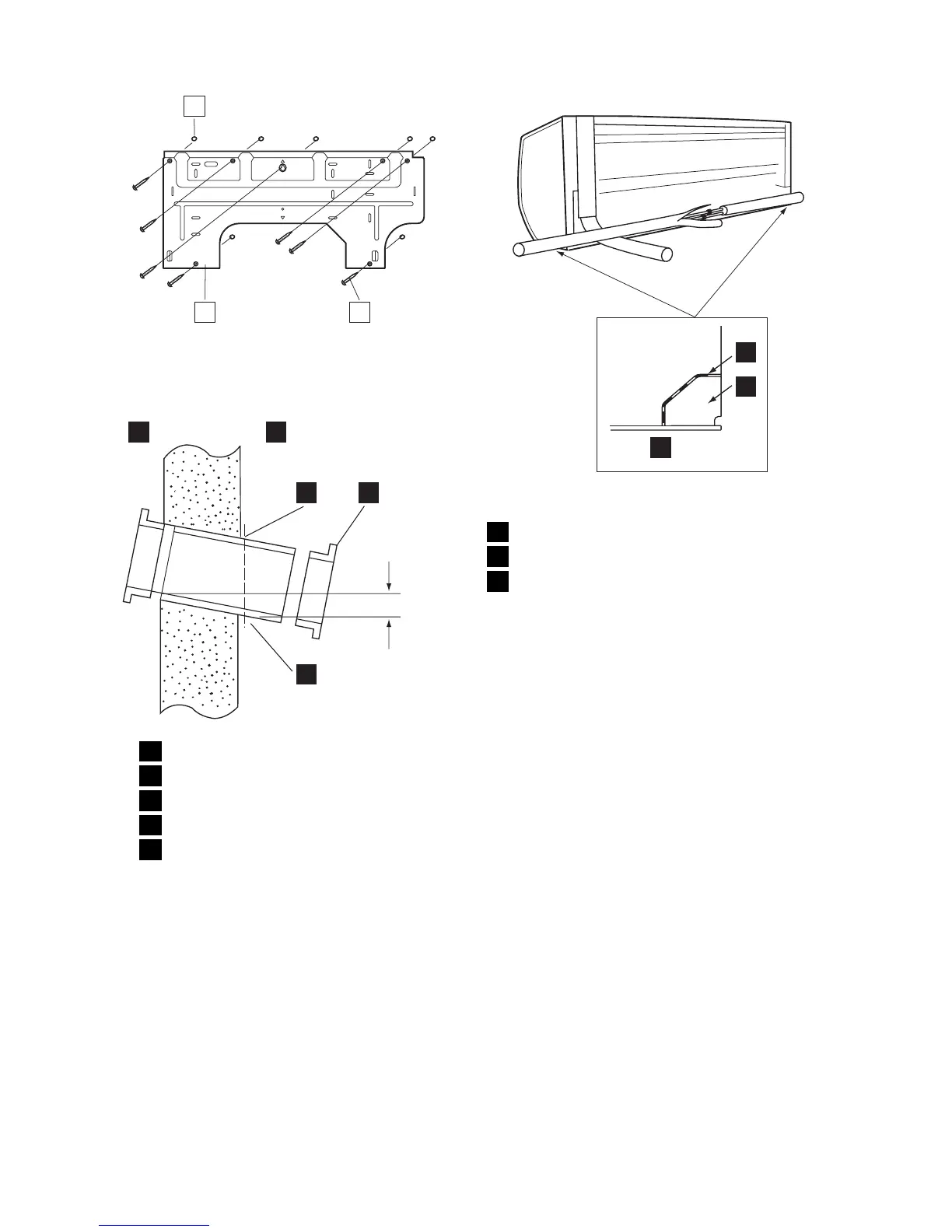

4. Bor et rørhull med 70 mm diameters be-
tongbor eller hullsag, slik at hullet skrår 5
millimeter mot utsiden.
5 mm
1 2
3
5
4
1 Innendørs
2 Utendørs
3 Kutt med sag
4 Lokk (ned mot utsiden)
5 Hylse
5. Sett på plass hylse og lokk.
Sette opp innedelen
Plassering av rør/slange
For retning 1 og 3 skjærer du ut den aktuelle
sonen slik at det ikke blir noen skarpe kanter.
(Ta vare på den utskårne platen for fremtidig
bruk.)
1
2
3
1
3
2
1 Skjær platen langs innsnittet
2 Utskjæring
3 Innsnitt
Montere innedelen
Hvis veggen er 250 mm eller tykkere, kobler
du til rørene først.
1. Hvis røret føres ut i bakkant, fører du til-
leggsrøret og dreneringsslangen gjen-
nom rørhullet, og henger apparatet opp
på monteringsplaten.
2. Skyv apparatet inn og fest de nedre fe-
stepunktene til monteringsplatens hol-
der. (Gjør dette etter kablingen mellom
inne- og utedelen.)
3. Trekk i den nedre delen av apparatet for
å kontrollere at den er skikkelig festet.
