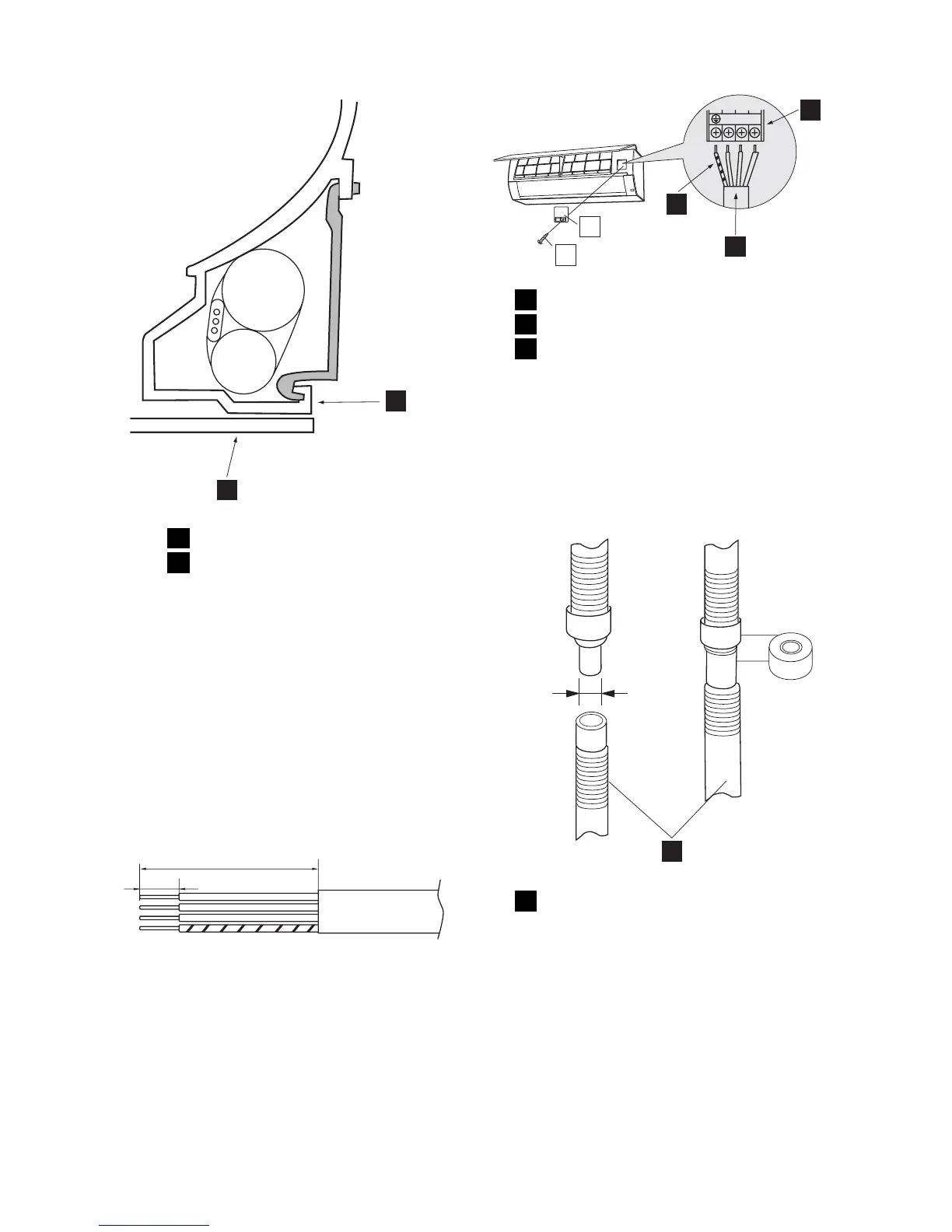

1 Enhet
2 Hake
4. Linda tejp runt tömningsslangen tillsam-
mans med rörledningarna och nätkabeln.
5. Haka fast enheten på väggfästet.
Ansluta nätkabeln till inomhusenheten
1. Förbered änden av nätkabeln för inom-
husenheten.
– Använd en kopparkabel med en tvä-
rsnittsarea hos ledarna på minst 2
mm².
– Använd en kabel som inte är klenare än
en polykloroprenisolerad, flexibel kabel
enligt design 245 IEC 57.
8mm
40mm
2. Öppna den öppna panelen cirka 70°.
3. Anslut nätkabeln.
– Var mycket noga med att inte förväxla
ledarnas anslutningsskruvar. Felaktig
anslutning kan skada de interna kon-
trollkretsarna.
– Markeringarna på inomhusenhetens
kopplingsplint måste överensstämma
med markeringarna på utomhusenhe-
tens kopplingsplint.
1N2
7
8
1
2
3
1 Jordledare
2 Nätkabel
3 Kopplingsplint
4. Säkra kabeln med medföljande kabelhål-
lare och den korta skruven.
5. Stäng den öppna panelen.
Ansluta tömningsslangen
Inomhusenhet
1. Anslut en tömningsslang.
2. Tejpa den anslutande delen.
1
ø 18mm
1 Tömningsslang
60 electrolux
