Warnung! Der Hersteller übernimmt
keinerlei Haftung für Schäden oder
Verletzungen, die durch Missachtung der
Sicherheitshinweise entstehen sollten.
Falls das Netzkabel des Geräts ersetzt wer-
den muss, lassen Sie dies durch unseren
Kundendienst durchführen.
Warnung! Der Stecker muss nach der
Aufstellung der Maschine zugänglich
sein.

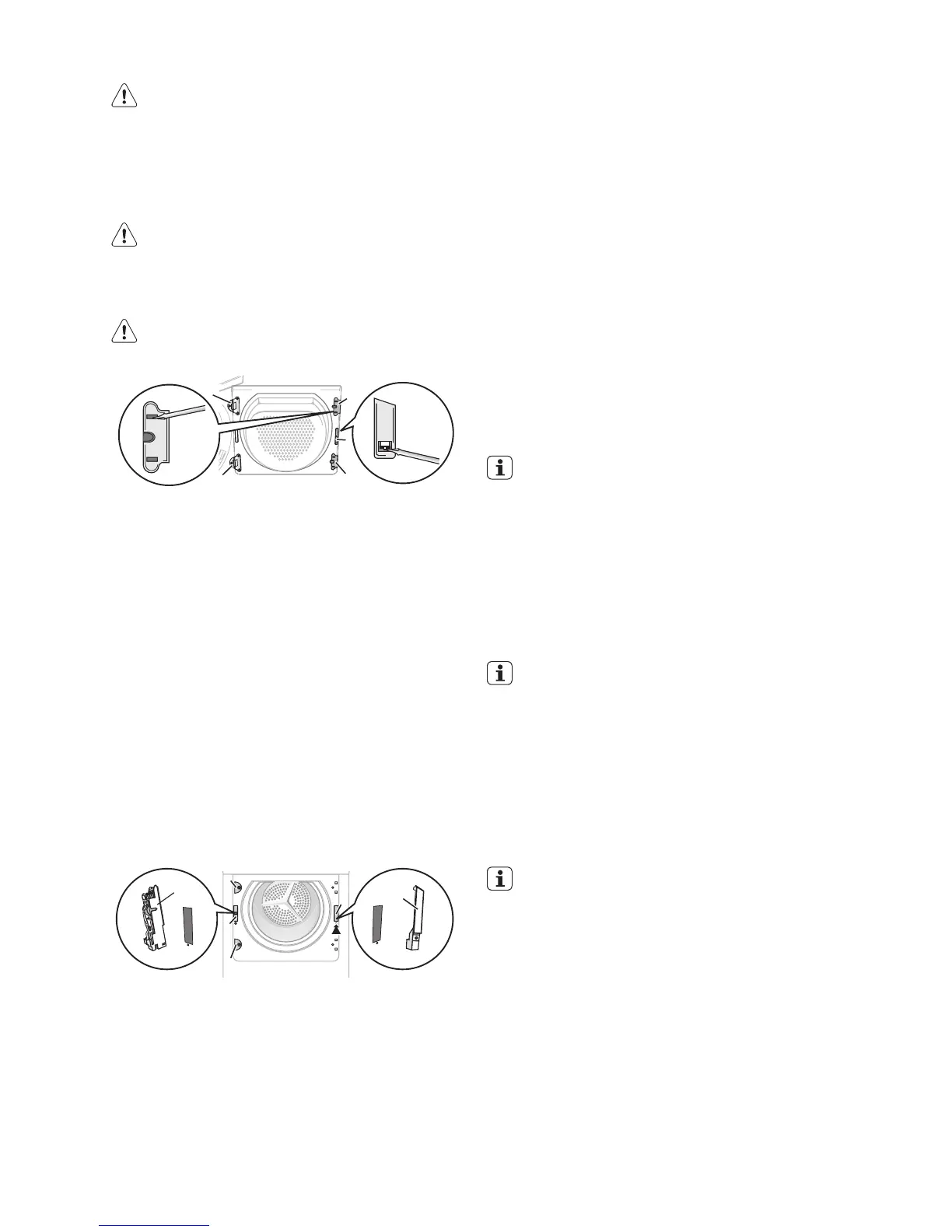

Wechsel des Türanschlags
Warnung! Ziehen Sie den Netzstecker,
bevor Sie den Türanschlag wechseln.
1.
C
B
B
A
A
Öffnen Sie die Einfülltür.
2. Das Türscharnier A von der Frontseite des Ge-
rätes abschrauben und die Einfülltür abneh-
men.
3. Die Abdeckplatten B entfernen. Stecken Sie
dazu einen Schraubendreher in die Schlitze
(siehe Abbildung), drücken Sie leicht nach un-
ten und hebeln Sie die Abdeckplatten heraus.
4. Drücken Sie mit einem geeigneten Werkzeug
auf die Rastung des Schließkolbens C , um ihn
zu lösen und herauszunehmen. Setzen Sie ihn
dann auf der gegenüber liegenden Seite um
180° gedreht ein.
5.
Türscharnier A von der Einfülltür abschrauben,
um 180° drehen und auf der gegenüber lie-
genden Seite wieder anschrauben.
6. Die Abdeckplatten B um 180° drehen und auf
der gegenüber liegenden Seite wieder einset-
zen.
7.
E
E
D
D
FF
Die Abdeckplatten D von der Gerätefrontseite
abschrauben, um 180° drehen und auf der
gegenüber liegenden Seite anschrauben.
8. Das Türschloss E abschrauben, etwas nach
unten drücken und von der Gerätefrontseite
abnehmen.
9.
Den Rastknopf F nach innen hinein drücken,
die Abdeckung etwas nach unten drücken
und aus der Gerätefrontseite herausnehmen.
10.
Das Türschloss E auf die entgegen gesetzte
Seite umsetzen und die Türverriegelung fest-
schrauben.
11. Auf der anderen Seite die Abdeckung F ein-
setzen und den Rastknopf einrasten lassen.
12. Die Einfülltür mit den Scharnieren in die Aus-
sparungen auf der Gerätefrontseite einsetzen
und festschrauben.
Hinweise zum Kontaktschutz: Das Gerät ist nur
nach dem Einsetzen aller Kunststoffteile wieder
betriebssicher.
Sonderzubehör
• Bausatz Wasch-Trocken-Säule
Den Bausatz können Sie vom Kundendienst
oder Ihrem Fachhändler beziehen
Mit diesem Bausatz können Sie den Trockner
mit einem Waschautomaten (60 cm breit, Front-
beladung) zu einer platzsparenden Wasch-Tro-
cken-Säule kombinieren. Die Waschmaschine
befindet sich unten, der Trockner oben.
Lesen Sie aufmerksam die dem Bausatz beilie-
gende Aufstellanweisung.
• Abpump-Satz
Den Bausatz können Sie vom Kundendienst
oder Ihrem Fachhändler beziehen
Bausatz für direkte Ableitung des Kondensats in
ein Waschbecken, einen Siphon, einen Gully
usw. Der Kondensatbehälter braucht nicht mehr
entleert zu werden, er muss aber an seinem vor-
gesehenen Platz im Gerät verbleiben.
Lesen Sie aufmerksam die dem Bausatz beilie-
gende Aufstellanweisung.
•
Sockel mit Schublade
Den Bausatz können Sie vom Kundendienst
oder Ihrem Fachhändler beziehen
Bausatz, mit dem der Trockner auf eine optimale
Arbeitshöhe angehoben werden kann. Die
Schublade fungiert als zusätzlicher Stauraum (z.
B. für Wäsche).
Lesen Sie aufmerksam die dem Bausatz beilie-
gende Aufstellanweisung.
