Über das Gerät
3. Gerätebeschreibung
3.1 Ansichten

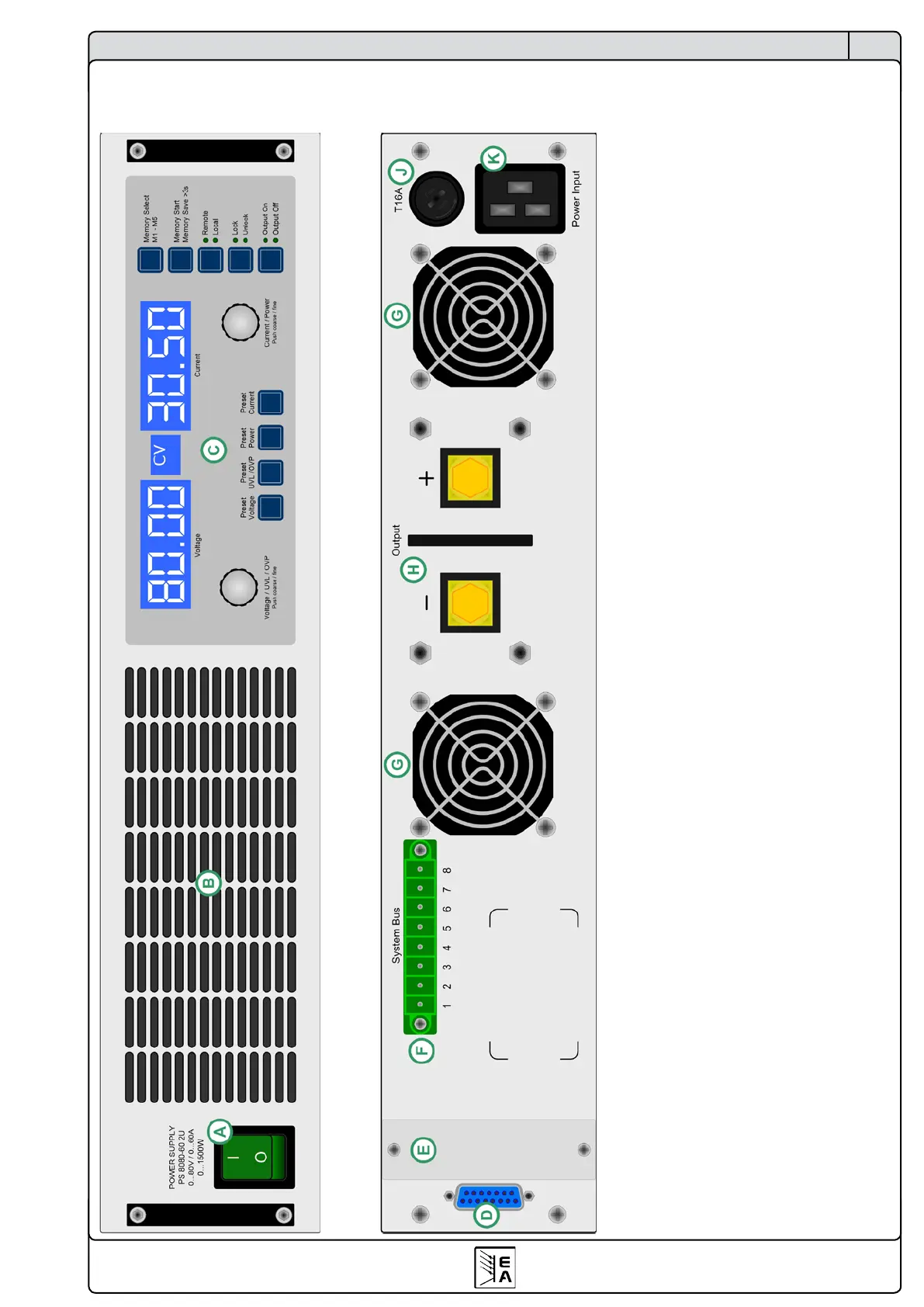

Bild 1. Frontansicht 2HE Standardversion, Modelle mit ZH-Option können abweichen
Erläuterungen: Pinbelegung System Bus (Siehe Abschnitt 11.1 für wichtige Details):
A - Netzschalter 1 - Fernfühlung positiv (Sense +)
B - Lufteinlaßschlitze 2 - Fernfühlung negativ (Sense -)
C - Bedienfeld 3 - Master-Ausgang Strom
D - Analoge Schnittstelle, 15polig, weiblich 4 - Master-Ausgang Spannung
E - Slot für digitale Erweiterungskarten 5 - Slave-Eingang Strom
F - System Bus 6 - Slave-Eingang Spannung
G - Lüfter 7 - Share Bus
H - Leistungsausgang, M8-Schrauben 8 - Masse
J - Netzsicherung (Wert siehe „2. Technische Daten“)
K - Netzbuchse, 3polig, IEC 60320
Bild 2. Rückansicht 2HE-Standardversion
