Pteparaci6n para el uso de su nueva TV
Conexi6n de su TV
Precauci6n: No enchufe la TV hasta que usted haya terminado de conectar todos sus equipos.
Conexi6n a un antena
Para disfrutar deUprograma de teUevisi6n transmifido por su estaci6n de televisi6n Local, usted necesita
una antena interior o exterior (no suministrada). Una antena exterior es necesaria para una cafidad
perfecta de imagen. Si usted es un suscriptor de su red local de CATV, la antena exterior o interior no es
necesaria. Conecte los equipos como se indica en el dibujo debajo.

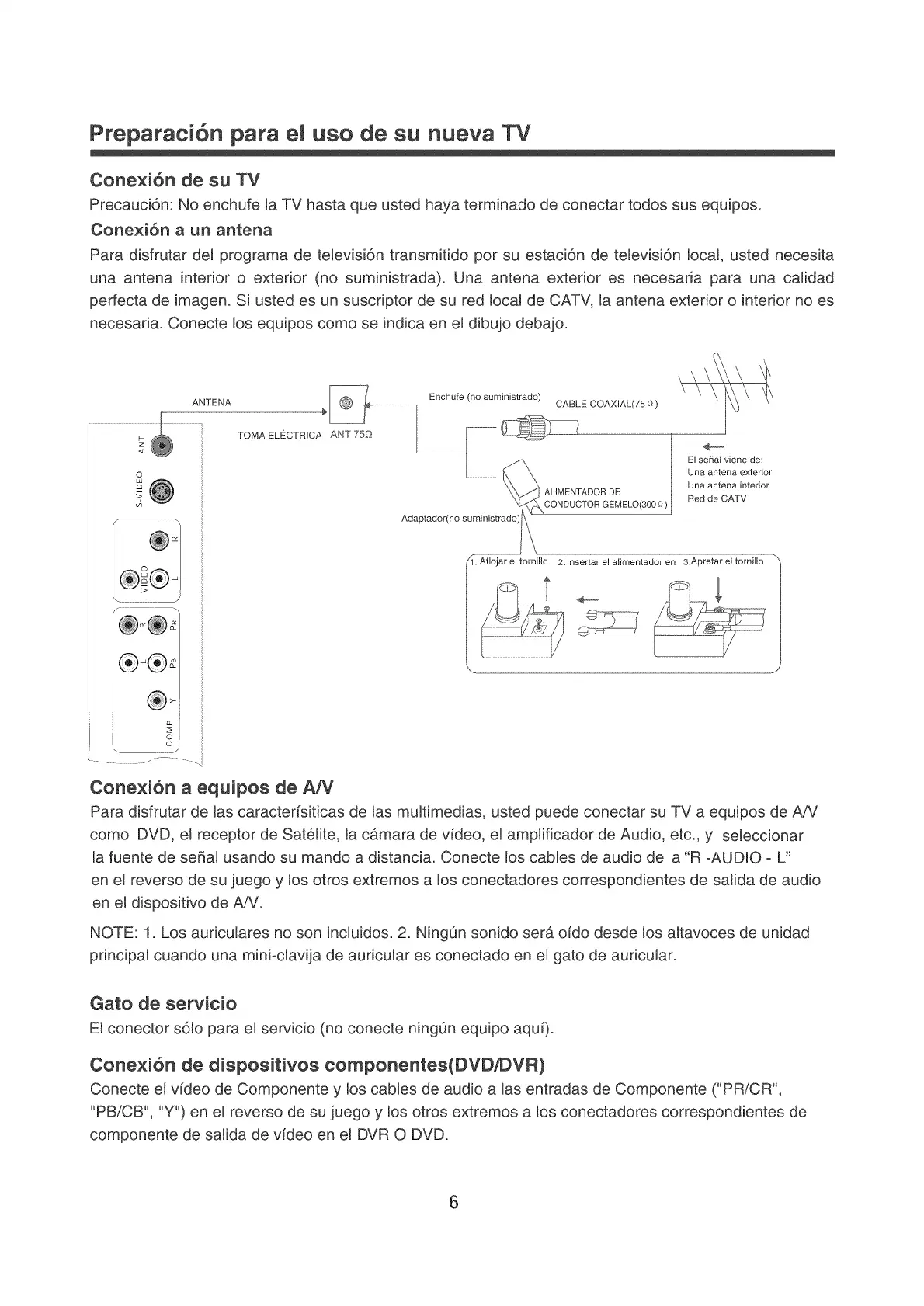

ANTENA Enchufe (no suministrado)
CABLE COAXIAL(75 _2)
©
F
®-
o
©
................. J
TOMA ELECTRICA ANT 750
_ ALIMENTADOR DE
Adaptador(no suministrad_i\CONDUCTOB GEMELO(300 r#) I
El se_at viene de:
Una antena exterior
Una antena interior
Red de CATV
Conexi6n a equipos de AN
Para disfrutar de las caractefisiticas de las multimedias, usted puede conectar su TV a equipos de A!V
como DVD, el receptor de Sat61ite, la camara de video, el amplificador de Audio, etc., y seleccionar
la fuente de seSal usando su mando a distancia. Conecte los cables de audio de a "R -AUDIO - L"
en el reverse de su juego y los otros extremos a los conectadores correspondientes de salida de audio
en el dispositivo de AiV.
NOTE: 1. Los auriculares no son incluidos. 2. NingOn sonido serA oido desde los altavoces de unidad
principal cuando una mini-clavija de auricular es conectado en el gato de auricular.
Gato de servicio
El conector s61o para el servicio (no conecte ning0n equipo aqu0.
Cone×i6n de dispositivos componentes(OVD/DVR)
Conecte el video de Componente y los cables de audio alas entradas de Componente ("PR/CR",
"PB/CB", "Y") en el reverso de su juego y los otros extremos a los conectadores correspondientes de
componente de salida de video en el DVR O DVD.
