12

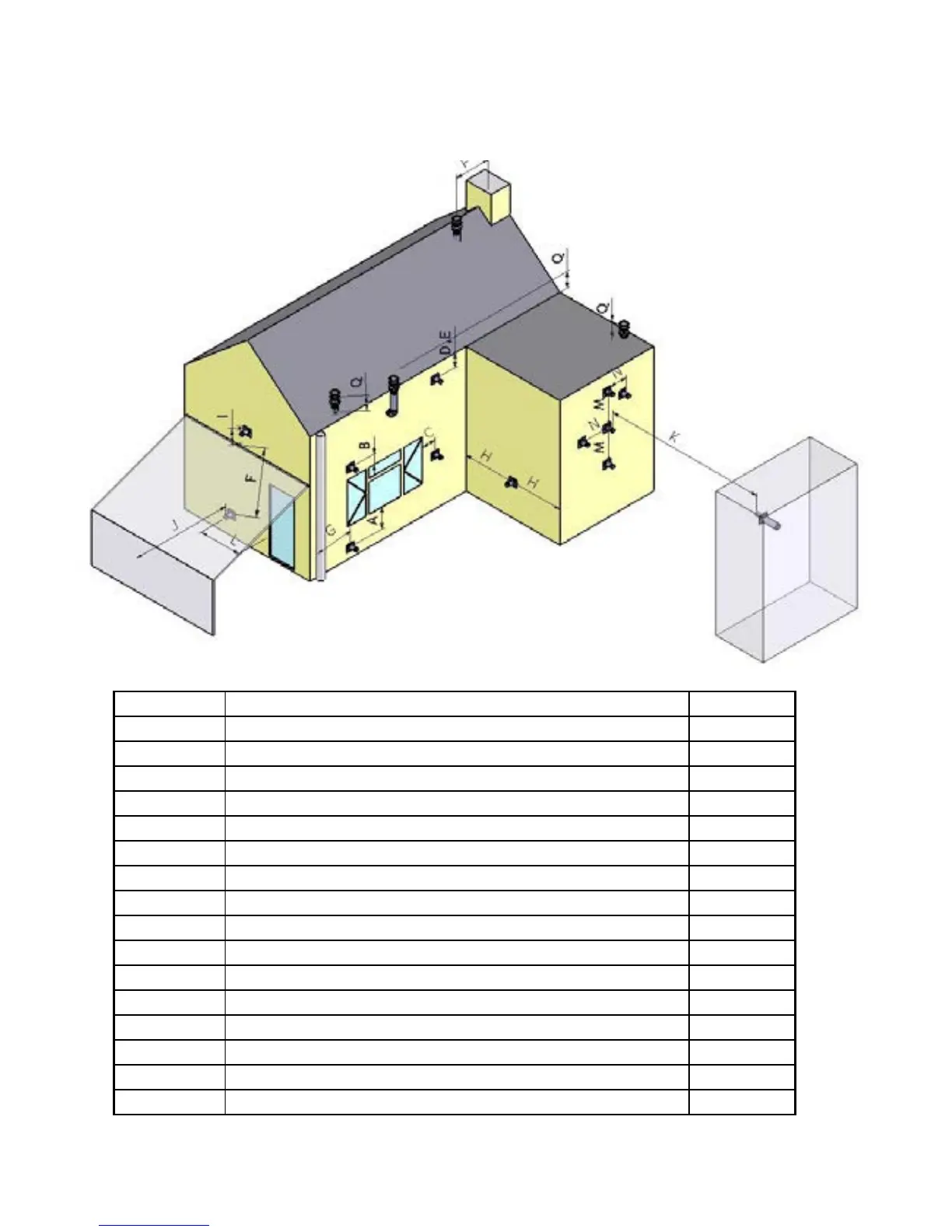

Terminal Locations Wall Mounting
INSTALLER INFORMATION
Dimension Terminal Position Distance (mm)
A* Directly below an opening,air brick, opening window etc. 600
B Above an opening,air brick, opening window etc. 300
C Adjacent to an opening,air brick, opening window etc. 400
D Below gutters, soil pipes or drain pipes 300
E Below eaves 300
F Below balconies of car port roof 600
G From a vertical drain pipe or soil pipe 300
H From an internal or external corner 600
I Above ground roof or balcony level 300
J From a surface facing the terminal 600
K From a terminal facing the terminal 600
L From an opening in the car port (e.g. door , window into the dwelling) 1200
M Vertically from a terminal on the same wall 1500
N Horizontally from a terminal on the same wall 300
P From a vertical structure on the roof 600
Q Above intersection with roof 150
* I addition, the terminal should not be nearer than 300mm to an opening in the building fabric formed
for the purpose of accomodating a built in element such as a window frame.
12
Locatie afvoer bij wandmontage
INFORMATIE VOOR DE INSTALLATEUR
Afmeting Positie uiteinde Afstand (mm)
A* Direct onder een opening, ventilatiesteen, openslaand raam enz. 600
B Boven een opening, ventilatiesteen, openslaand raam enz. 300
C Naast een opening, ventilatiesteen, openslaand raam enz. 400
D Onder goten of afvoerpijpen 300
E Onder dakranden 300
F Onder balkons of daken van open garages 600
G Vanaf een verticale afvoerpijp 300
H Vanaf een binnen- of buitenhoek 600
I Bovengronds dak- of balkonniveau 300
J Vanaf een oppervlak tegenover het uiteinde 600
K Vanaf een uiteinde tegenover het uiteinde 600
L Vanuit een opening in de open garage (bijv. deur, raam in de woning) 1200
M Verticaal vanuit een uiteinde aan dezelfde wand 1500
N Horizontaal vanuit een uiteinde aan dezelfde wand 300
P Vanaf een verticale structuur op het dak 600
Q Boven het snijpunt met het dak 150
* Het uiteinde mag daarnaast niet dichter dan 300 mm bij een opening in het gebouw worden
geplaatst dat is aangebracht voor het plaatsen van een inbouwelement, zoals een raamkozijn.
