ПОДКЛЮЧЕНИЕ

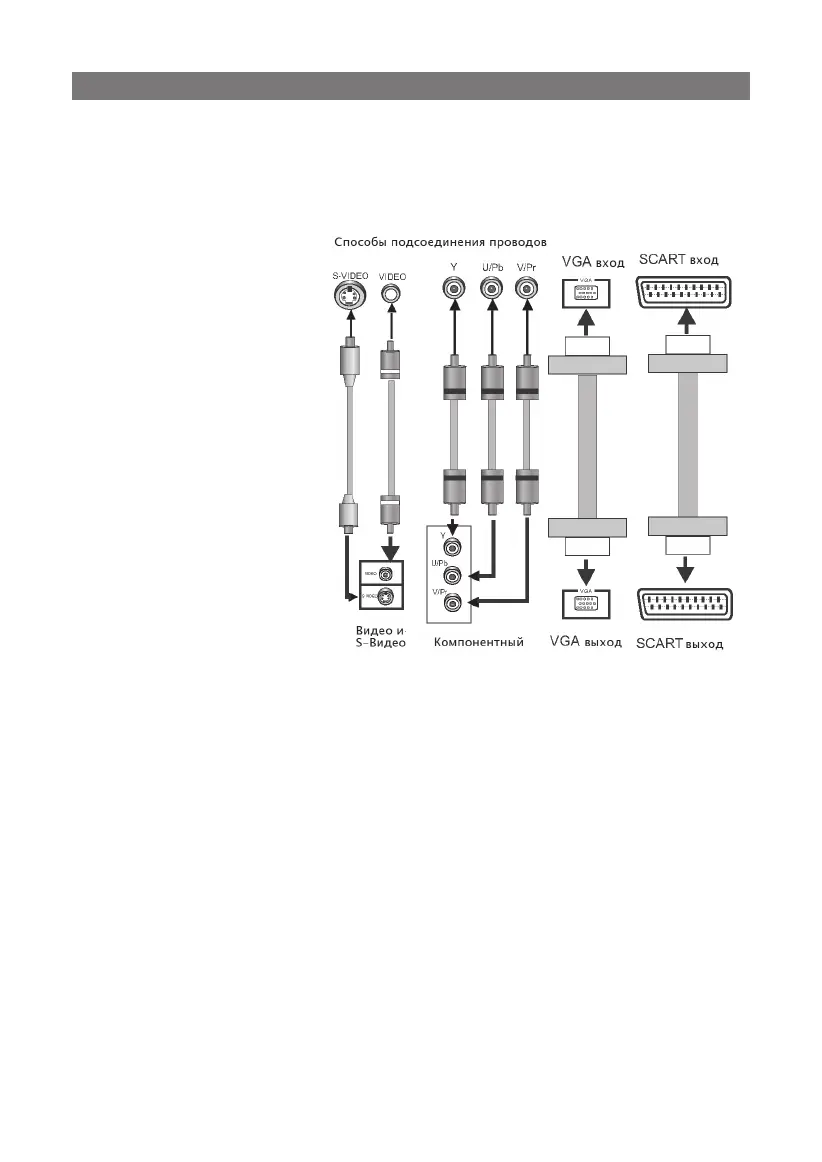

Подключение видео системы
Существует несколько способов подключения.
Композитный
Использовать Аудио-Видео (AV) кабель для подключения от
выхода на плеере к
входу на ТВ.
S-Video
Использовать S-
video кабель для
подключения. (см.
рис.)
К о м п о н е н т н ы й
(YUV)
Используйте кабель
с 3-мя штекерами
для подключения.
(см. рис.)
VGA (не во всех
моделях)
П о д к л ю ч е н и е
показано на
рисунке.
SCART (не во всех моделях)
Использовать SCART кабель на 21 пин для подключения к
телевизору или другой технике.
Замечания:
• Каждое подключение зависит от существующих
разъемов на телевизоре или другой системе.
• Не используйте сразу все подключения.
• Только верное подключение кабелей, обеспечит
качественное изображение.
7
