38
9. Determine y realice los cortes necesarios en la pared
para el sistema de ventilación. instale el sistema de
ventilación antes que la carcasa de la campana.
Consulte los párrafos de las secciones “Métodos de
ventilación“ y “Dimensiones y espacio libre“.
Nota para instalaciones sin tubos (recirculación): el
sistema de ventilación no es necesario.

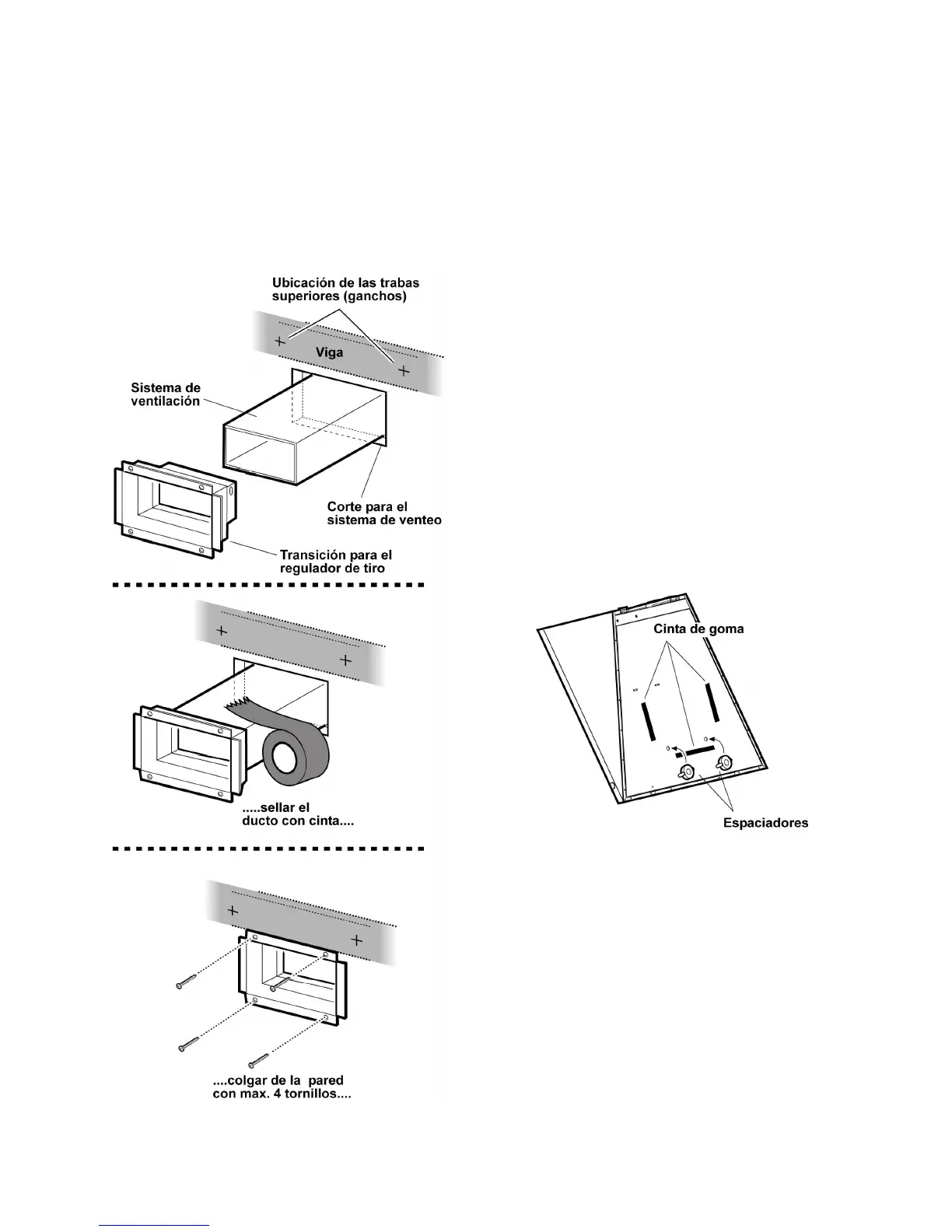

10. Versión con tubos – descarga horizontal
SOLAMENTE:
Conectar el ducto a la transición para descarga
horizontal, sellar con cinta adhesiva y fijar la transición a
la pared con 4 tornillos. Utilizar la cinta de goma
suministrada para sellar la campana una vez montada.
11. Determine la altura precisa para el canal de cables y
realice un orificio de 1-1/4" (3,2 cm) en esta ubicación.
Introduzca los cables por dicho orificio de acuerdo con
National Electrical Code o CSA Standards y la normativa
y las ordenanzas locales.
Nota: si es preciso realizar la instalación del ventilador
integrado, proporcione un canal de cables u orificio
adicional.
El cable de alimentación del desconectador con fusible
(o disyuntor) debe ser suficiente para realizar la
conexión en la(s) caja(s) de conexiones de la campana.
Utilice enmasillado para sellar todas las aberturas.
No encienda la campana hasta que la instalación no
haya finalizado.
12. Marque de nuevo la línea central y la parte inferior de la
campana en la misma ubicación anterior y coloque la
plantilla en la pared tal y como hizo en el paso 4.
13. Montar dos ganchos con tornillos de madera
(suministrados con el paquete de accesorios) en los
lugares superiores marcados con la plantilla, luego
remover la plantilla.
14. Si es necesario, dos espaciadores plásticos pueden ser
puestos en la parte trasera de la campana, en los
agujeros de los tornillos (Lugar de fijación inferior –
colocar en su lugar) y colocar cinta adhesiva de goma
como se muestra en la figura de abajo.
Nota: Antes de usar la cinta adhesiva de goma
suministrada, esta tiene que ser cortada en 3 partes de
igual longitud.
15. Cuelgue la campana mediante los 2 enganches de
montaje.
ADVERTENCIA
Peligro de peso excesivo: serán necesarias dos o más
personas para mover e instalar la campana extractora.
De lo contrario, podrían producirse lesiones de espalda
o de otro tipo.
16. Nivelar la unidad utilizando un nivelador de carpintería a
lo largo de la parte inferior de la campana con tornillos
de nivelación en las agarraderas de montaje.
Nota 1: Tornillos de montaje son suministrados con el
paquete de accesorios y deben ser atornillados sobre
las agarraderas.
Nota2: Otros ajustes pueden ser requeridos deslizando
las agarraderas, aflojando los tornillos que fijan el
cuerpo de la campana para luego ser reajustados una
vez que la unidad este bien posicionada.
