39

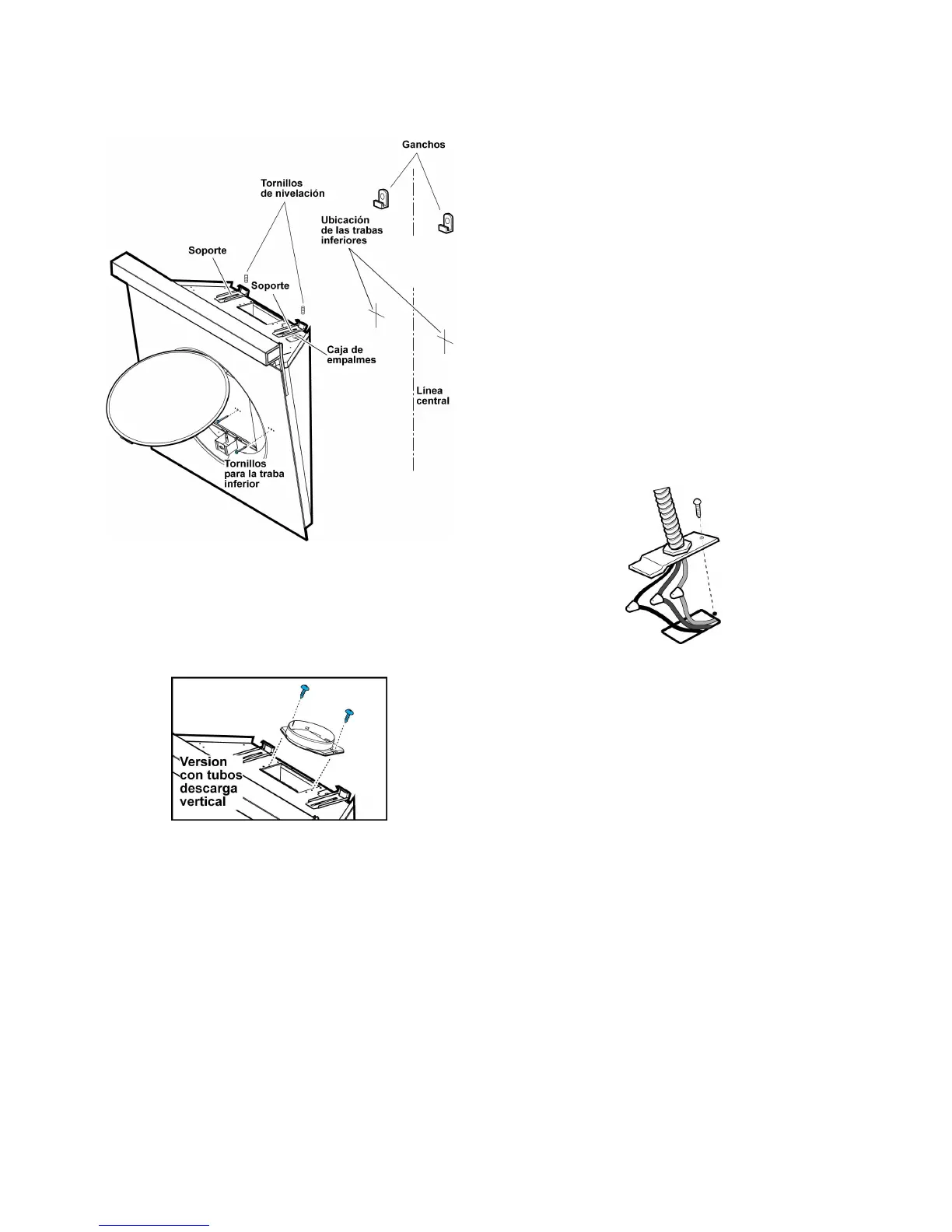

17. Abrir la puerta frontal, remover el filtro de grasa (ver
párrafo “Mantenimiento – Puerta frontal” y
“Mantenimiento – Filtro contra la grasa”) y asegure la
campana con dos tornillos en la parte
18. Versión con tubos – Descarga vertical SOLAMENTE:
Instalar la transición sobre la campana con 2 tornillos.
Conectar el conducto a la transición. Sellar con cinta
adhesiva.
No utilice un ducto más pequeño que la transición.
Versión sin tubos (Recirculación) SOLAMENTE:
Instalar el deflector (disponible como extra) sobre el
extractor.
19. Conexión eléctrica
ADVERTENCIA
Peligro de descarga eléctrica
Advertencia: antes de realizar el cableado de este
aparato, desactive el circuito de energía eléctrica en
el panel de servicio.
Se requiere un circuito 120 VAC, 15 ó 20 A.
INSTRUCCIONES DE TOMA ELÉCTRICA
ESTE APARATO DISPONE DE UNA CAJA DE
CONEXIONES ELÉCTRICAS CON 3 CABLES, UNO
DE LOS CUALES (VERDE Y AMARILLO) SIRVE
COMO TOMA DE TIERRA PARA EL APARATO PARA
PROTEGERSE DE DESCARGAS ELÉCTRICAS, EL
CABLE VERDE Y AMARILLO DEBE ESTAR
CONECTADO AL CABLE DE TOMA A TIERRA DE SU
SISTEMA DOMÉSTICO DE ELECTRICIDAD Y BAJO
NINGUNA CIRCUNSTANCIA DEBE CORTARSE O
ELIMINARSE.
De lo contrario, podría tener como resultado una
descarga eléctrica o la muerte.
Sobre la parte superior de la campana, del lado derecho
se encuentra la caja de empalmes, remover la traba y la
tapa de la caja de empalmes e instalar el conducto del
conector (listado uCULUS) a la tapa de la caja de
empalmes.
Coloque 3 cables (Negro, blanco y verde) de acuerdo
con el National Electrical Code y la normativa y las
ordenanzas locales en el canal de cables de 1/2" del
panel del servicio a la caja de conexiones.
Conecte el cable negro del panel de servicio al cable
negro o rojo de la caja de conexiones, el cable blanco al
blanco y el verde al verde-amarillo.
Cierre la tapa de la caja de conexiones.
