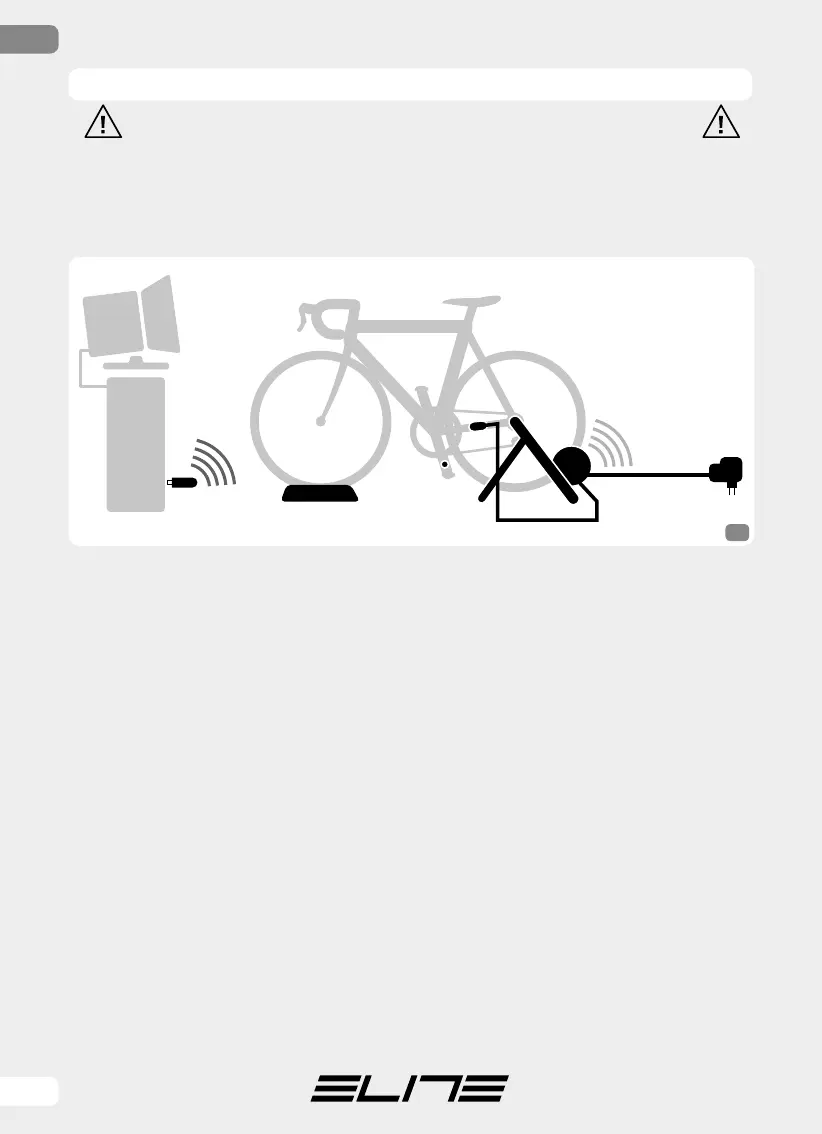

Abbildung 1 zeigt schematisch, wie der Radsimu-
lator RealTour B+ angeschlossen werden muss.
Alle Teile, die zum Lieferumfang vom RealTour
B+
gehören, sind in Schwarz ausgeführt. Alle
grauen Teile müssen vom Benutzer gestellt wer-
den.
Trittfrequenzesensor
Widerstandseinheit
Magnet
Travel Block
PC
Bildschirm
USB
schlüssel
1
MONTAGEANLEITUNG
ALLGEMEINES VEREINFACHTES SCHEMA
ACHTUNG! DAS USB-KABEL NICHT VOR DER REAL SOFTWARE-INSTALLATION
ZUSAMMENBAU VOM STÄNDER
• Das Gestell öffnen (Bez. A) und es auf eine
ebene Fläche legen.
• Die Schrauben entfernen (Bez. S + V + X), die
sich im Gestell befinden (Abb.2).
• Unter Benutzung der in Abb. 2 vorhandenen
Schrauben die Halterung der Einheit (F) am
entsprechenden Rahmen montieren (Abb. 3).
Das korrekte Anzugsmoment anwenden; an-
dernfalls behindert man die Drehung der Hal-
terung der Einheit.
MONTAGE DER EINHEIT
• Zur Befestigung der Widerstandseinheit
(Bez. D) auf dem Träger (Bez. F), die
Schrauben M6x40 verwenden (Bez. B) und die
Unterlegscheibe M6 (Bez. C), wie in Abbildung
4 dargestellt.
ACHTUNG: An der Basis der Halterung sind
zwei Lochpaare vorhanden; die verschiedenen
Löcher werden je nach Radgröße des Fahrrads
benutzt:
1) für Räder ≥ 24” ÷ ≤ 26”, vorderes Lochpaar
(Abb. 5);
2) für Räder ≥ 28”, hinteres Lochpaar (Abb. 6).
• Je nach Rad die Schrauben M6 vollständig
befestigen (Abb. 7 und Abb. 8).
• Zur Montage ausschließlich den in der
Lieferung enthaltenen Schlüssel benutzen.
Nachdem die Halterung und die
Widerstandseinheit in Kontakt gebracht wur-
den, die Schraube max. um ¼-Drehung
anziehen, um das System zu befestigen (max.
2Nm).
• Bei Fahrrädern mit Radgröße über 28” muss
ein Eingriff am Rahmen vorgenommen wer-
den, indem die Stöpsel der vorderen Ständer
gegen die in der Lieferung enthaltenen größe-
ren Stöpsel (E) ausgewechsel werden. Mit die-
sen wird der Öffnungswinkel des Gestells
verändert.
ACHTUNG: Dieser Vorgang muss bei von der
Halterung demontierter Einheit ausgeführt wer-
den.
• Von beiden vorderen Ständern die Schrauben
entfernen (Abb. 9 und Abb. 10).
• Den Stöpsel entfernen, falls erforderlich
unter Zuhilfenahme eines Schraubenziehers
(Abb. 11). Dieser wird in den hierfür im Stöpsel
vorgesehenen Sitz eingeführt und nach unten
gedrückt, was den Stöpsel durch Hebelwirkung
