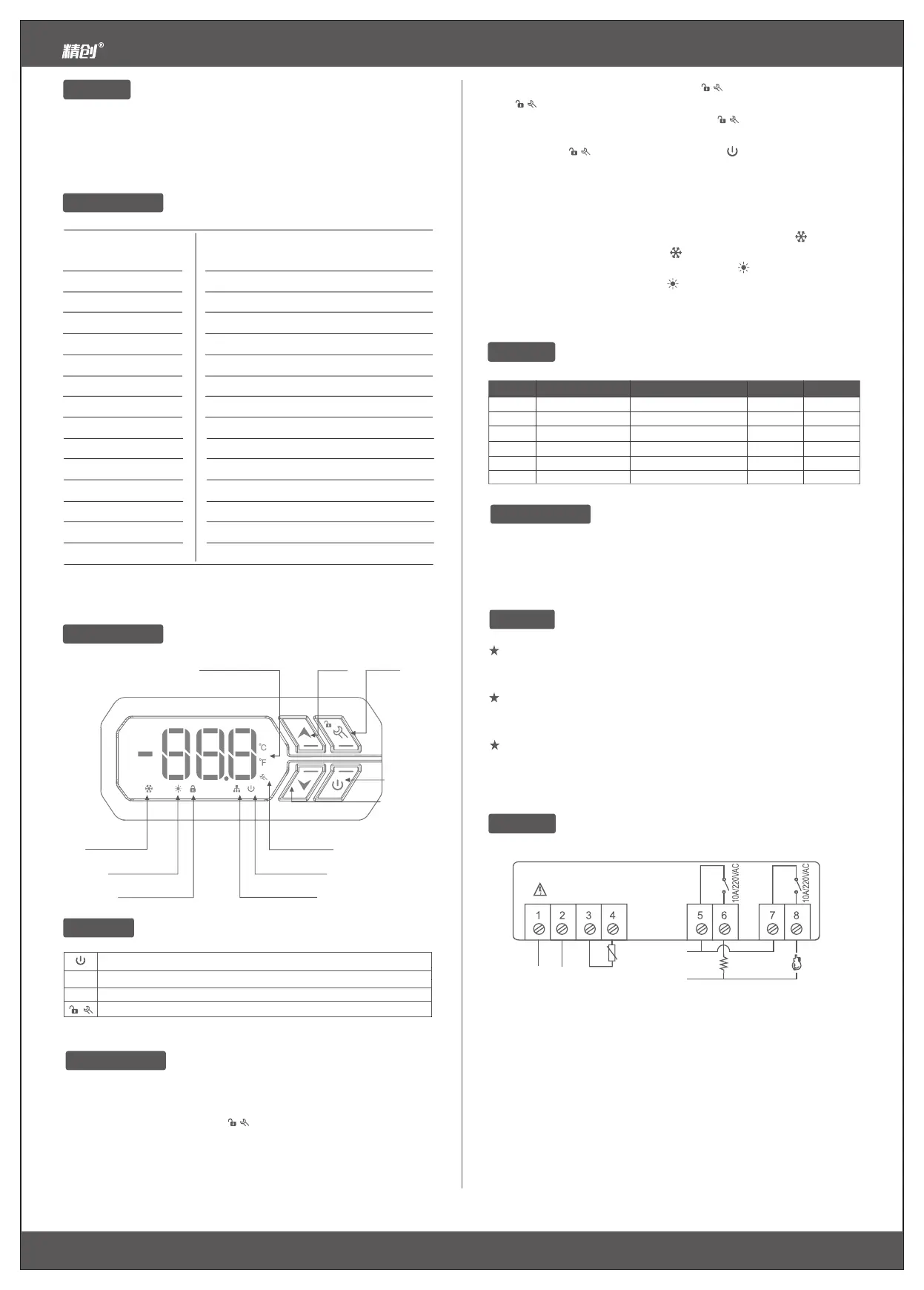

STC-1000X 微电脑温度控制器说明书
主要功能
制冷制热自动转换模式，新增℃/℉转换功能，按照温度设定值和回差进行温度
控制；温度校正；制冷控制输出保护延时，传感器报警等功能；预留485通讯功
能，搭配精创联网模块实现远程控制。
传感器故障报警：当温度探头回路出现短路、断路故障时，控制器启动探头故
障报警模式，关闭所有执行状态，蜂鸣器响，数码管显示EE，按任意键，可消
除蜂鸣器响音，故障解除后，返回正常工作模式。
菜单说明
接线图
功能及技术参数
系统故障及原因
菜单标识 菜单功能 设定范围 出厂设定 备 注
F1
温度设定值
10℃/50℉
F2
温差设定值
3℃/37℉
F3
压机延时
3
F4
温度校正
0℃/
0℉
F5
温度显示单位
-49～109 ℃ /-56～228 ℉
1～10 ℃/33～50 ℉
0～10 分钟
-10 ℃～10 ℃ /
-10 ～10℉
0：℃ 1：℉ 0
F6
通讯地址
1~127 1
预 留
危险：
1.严格区分传感器引线、电源线及输出继电器接口，不可错接，继电器不可过荷；
2.所有的接线更改都必须在断开电源的情况下进行。
警告：
本控制器禁止在水中或过度潮湿的环境中使用，禁止在高温、强电磁干扰、强腐
蚀性环境中使用。
注意：
1.供电电压应与控制器上标注的电压相一致，并保证供电电压的稳定性；
2.为避免可能引入的干扰，建议传感器引线与电力线保持适当距离。
安全规则
电源
测量范围
温度分辨率
测温精度
整机功耗
运行环境温度
存储温度
相对湿度
继电器输出容量
传感器
前面板防护等级
前面板尺寸
安装开孔尺寸
整体尺寸
传感器线长
根据型号有: 220V±10%, 50/60Hz;
110V±10%, 50/60Hz; 24VAC/DC; 12VAC/DC; *
-50°C~120°C/-55°F~248°F
0.1°C
±1°C(-20°C~50°C)/±2°F, ±1.5°C/±3°F(其他)
< 3W
0°C~60°C
-30°C~75°C
20%~85%RH(无结露)
制冷/加热: 10A/250VAC
NTC传感器1支 10K/25°C, B值= 3435K(25°C~85°C)
IP65
80 x 35 mm
71 x 29 mm
80 x 35 x 66 mm
2m (含探头长度)
操作及显示面板
制冷指示灯
功能锁指示灯 通讯指示灯
开关机指示灯
设置指示灯
开关机键
下键
温度单位指示灯 设置键上键
加热指示灯
快速操作指南
按键说明
1、按键解锁
控制器在正常运行过程中，如果无按键操作的话，10秒后，控制器锁定，按键
锁灯亮，如果按键锁定的话，长按 键3秒以上，按键锁灯灭，按键解锁
。
2、查看参数：在控制器正常工作时，按下并立即松开“▲”键一次，显示温
度设定值；按下并立即松开“▼”键一次，显示温差设定值。2秒后返回温度
按住
3
秒：开或关控制功能 快速按：逐级返回
快速按：显示温度设定值，
2
秒后返回温度正常显示状态
快速按：显示温差设定值，
2
秒后返回温度正常显示状态
▲
▼
按住
3
秒：解锁或进入调节参数模式
.
/
/
3、设定参数方法：控制器正常工作时，按住 键持续3秒以上进入修改参数
模式， 指示灯亮，数码管显示第一个菜单项的代码“F1”。按“▲”键或“▼”
键可上翻或下翻菜单项并显示菜单项的代码，按 键显示当前菜单的参数
设定值，再按“▲”键或“▼”键可上调或下调并显示当前菜单的参数设定值
，设置完毕后，按 返回参数代码，按下并松开 键则保存参数修改
并返回正常温度显示状态。10秒内如无任何按键操作则不保存，本次参数修改
并返回正常显示状态。保存参数时如果出现错误则显示“Er”，3秒后返回正常显示
状态。
4、操作运行说明：控制器正常工作时，数码管显示当前温度测量值，并进行
制冷制热工作模式自动识别转换：
当测量温度≥温度设定值+温差设定值且压机延时≥F3时，启动制冷， 指示灯亮
；
当测量温度≤温度设定值，停止制冷， 指示灯灭；
当测量温度≤温度设定值-温差设定值时，启动加热， 指示灯亮；
当测量温度≥温度设定值，停止加热， 指示灯灭。
/
/
/
/
L
N
传感器电源
加热
制冷
V1.1
*具体请参照实物接线图
