© Eliwell Controls srl 2011. All rights reserved
FORMATAÇÃO – Exclusão de conteúdo do UNICARD
Esta operação resulta na exclusão completa do conteúdo do UNICARD. Depois de iniciado, o
procedimento é irreversível e não pode ser interrompido.
• Ligue o instrumento no qual o UNICARD será utilizado.
• Conecte o UNICARD ao instrumento com o cabo de 5 vias (4 fios pretos + 1 fio
vermelho) fornecido na embalagem. Dependendo do instrumento, você precisará
utilizar o cabo padrão ou o cabo de conexão TTL miniatura.
• Execute a operação de formatação (Fr) utilizando o menu apropriado do instrumento
conectado. Consulte a documentação dos dispositivos individuais para obter instruções
sobre como acessar o menu e carregar os dados.
• O LED vermelho no interior do UNICARD piscará durante a operação. Concluída a
operação, o LED se apagará, e o visor mostrará o resultado da operação (em geral, “y”
— consulte a documentação de cada instrumento individual para obter detalhes).
• Em geral a operação leva apenas alguns segundos.
• Se o resultado for negativo (em geral, indicado por um “n” no visor), consulte
“Diagnóstico de Falhas”.
• Desconecte o UNICARD.

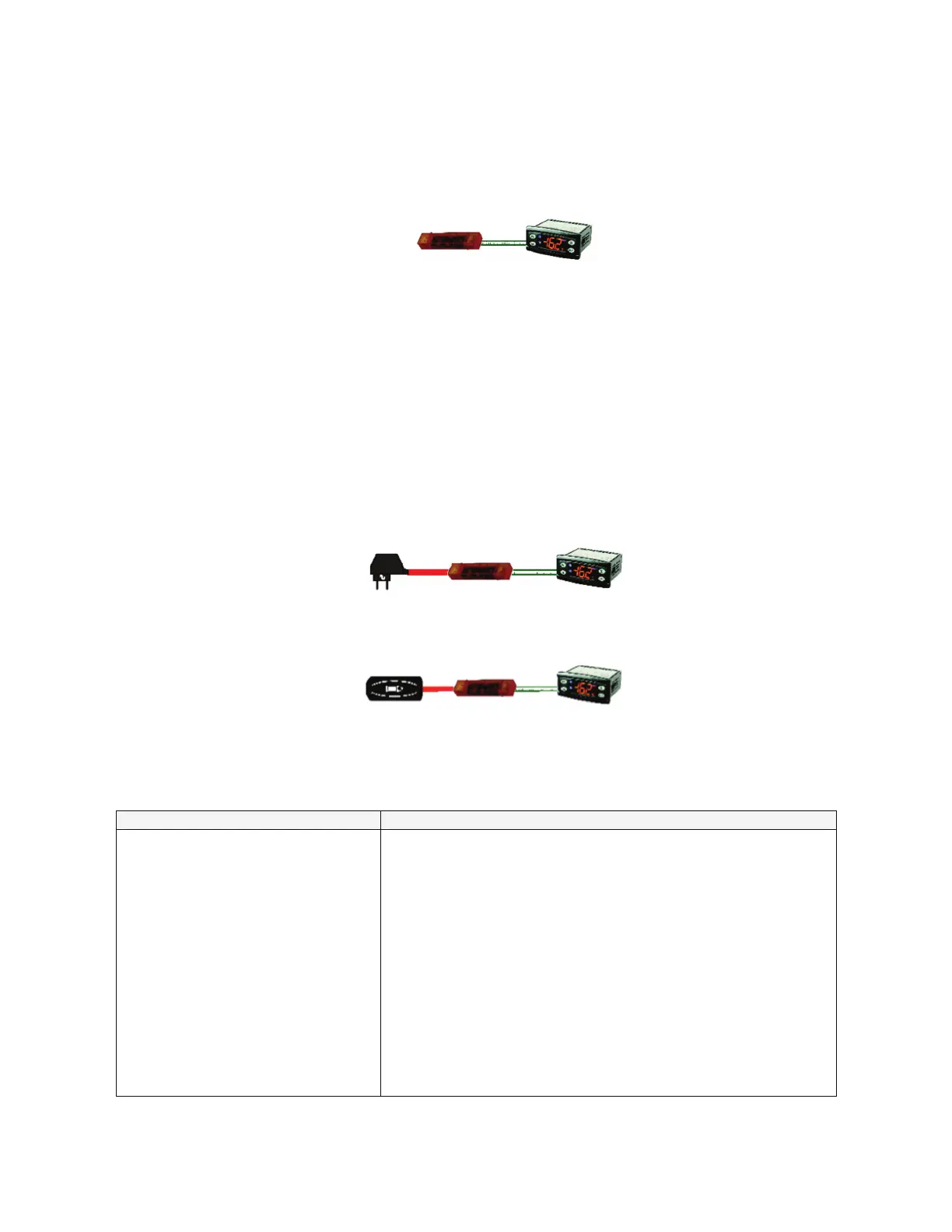

OUTRAS CONEXÕES
1. O UNICARD pode ser alimentado utilizando-se uma fonte de alimentação comum de
conversão da rede elétrica em USB. Com isso, quando conectar o instrumento com um
cabo TTL, você poderá executar o descarregamento (dL) automático/manual, o
carregamento (UL) ou a formatação (Fr) sem precisar ligar o instrumento em si.
2. O UNICARD pode ser alimentado utilizando-se uma fonte de alimentação comum de
conversão de bateria em USB. Com isso, quando conectar o instrumento com um cabo
TTL, você poderá executar o descarregamento (dL) automático/manual, o
carregamento (UL) ou a formatação (Fr) sem precisar ligar o instrumento em si.
IMPORTANTE: NÃO É possível alimentar o UNICARD a partir de uma fonte externa com
um instrumento ligado.
DIAGNÓSTICO DE FALHAS
PROBLEMA
SOLUÇÃO
Falha do Carregamento (UL) (“n”
ou outra mensagem de erro
aparece
no visor)
1. Certifique-se de ter utilizado o cabo correto (cabo
TTL de 5 vias, 4 fios pretos + 1 fio vermelho OU
4 fios pretos + 1 fio amarelo) fornecido na
embalagem.
2. Certifique-se de que o cabo está encaixado
corretamente em ambas as extremidades.
3. Formate
o UNICARD conforme descrito. O UNICARD
provavelmente já contém uma lista de parâmetros.
Neste caso, é necessário excluí-la para executar a
operação.
4. Certifique-se de que o instrumento é compatível
com o UNICARD. Consulte a tabela.
