Page 12
ENLZSTL8WS_1G
1000004543 (Rev. A - 10/18)

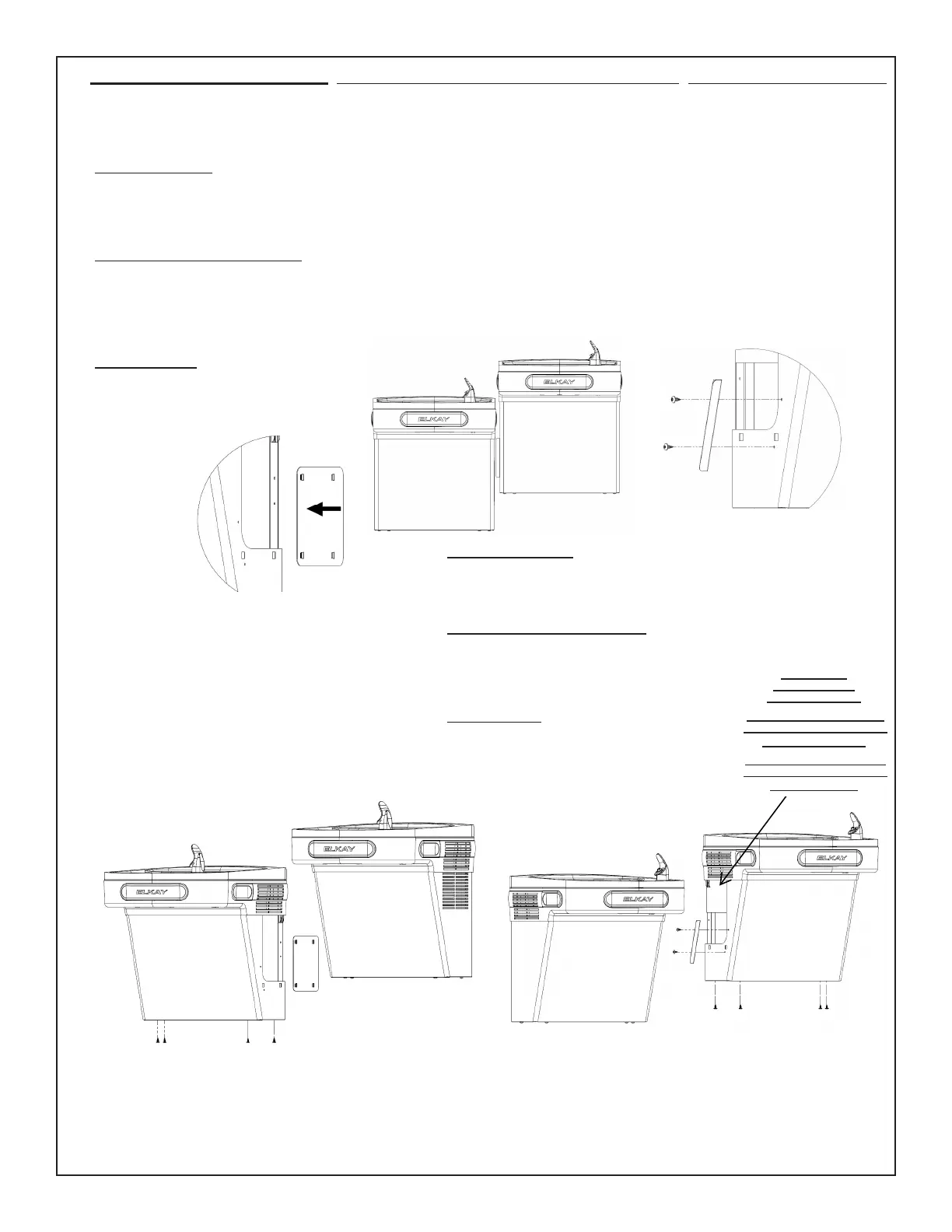

Left Hand Wrapper (Low Side)
1) Remove existing wrapper by removing the (4)
screws from bottom.
2) Clip cover plate, sliding until plate sits ush with
the wall.
3) Re-install wrapper with (4) screws.
4) Dispose of unused trim piece.
Revestimiento del lado izquierdo (Lado bajo)
1) Retire los (4) tornillos de la parte inferior para
retirar el revestimiento existente.
2) Sujete la placa de la cubierta, deslizándola hasta
que quede alineada con la pared.
3) Vuelva a instalar el revestimiento con los (4)
tornillos.
4) Deseche la pieza de acabado que no usa.
Enveloppe gauche (côté bas)
1) Retirer les quatre (4) vis du dessous pour déposer
l’enveloppe existante.
2) Encliqueter la plaque de fermeture, en la glissant
jusqu’au ras du mur.
3) Remonter l’enveloppe avec quatre (4) vis.
4) Jeter la pièce
de garniture
inutilisée.
Right Hand Wrapper (High Side)
1) Remove existing wrapper by removing the (4) screws
from bottom.
2) Screw trim piece to wrapper with (2) screws (provided)
3) Re-install wrapper with (4) screws.
4) Dispose of unused cover plate.
Revestimiento del lado derecho (Lado alto)
1) Retire los (4) tornillos de la parte inferior para retirar el
revestimiento existente.
2) Atornille la pieza de acabado al revestimiento con los
(2) tornillos (proporcionados)
3) Vuelva a instalar el revestimiento con los (4) tornillos.
4) Deseche la placa de la cubierta que no usa.
Enveloppe droite (côté haut)
1) Retirer les quatre (4) vis du dessous pour déposer
l’enveloppe existante.
2) Visser la pièce de garniture à l’enveloppe avec deux
(2) vis (fournies)
3) Remonter l’enveloppe avec quatre (4) vis.
4) Jeter la plaque de fermeture inutilisée.
Wrapper Fill
Piece Location
(Right Side High)
Ubicación de la pieza de
llenado del recubrimiento
(lado derecho alto)
Emplacement de la pièce
de fermeture d’enveloppe
(côté droit haut)
INSTRUCTIONS CONTINUED... CONTINUACIÓN DE LAS INSTRUCCIONES... INSTRUCTIONS - SUITE...
