8/44 HPA700M

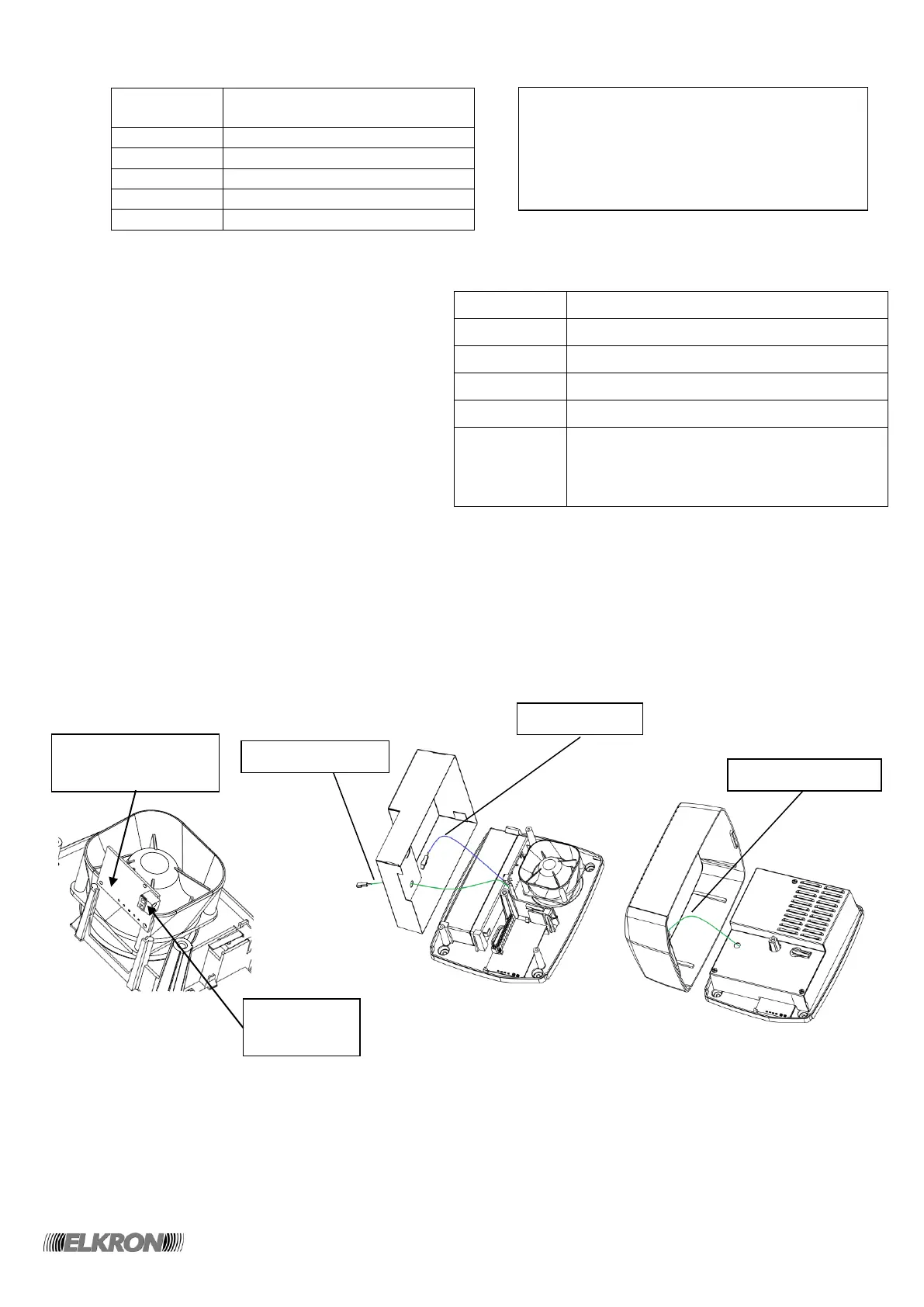

5.2 CONNESSIONI
Alimentare la scheda collegando il filo rosso al
morsetto “+P”, il filo nero al morsetto “-” ed il filo
bianco al morsetto “D” del modulo sirena;
Collegare l'uscita (Contatto Tamper) del modulo
protezioni ad un ingresso di tipo 24h in centrale
oppure utilizzare la funzione di riporto sui morsetti
del Tamper di sirena (vedere paragrafo 3.8);
Inserire il faston con filo blu (SAB+) sul connettore
collocato all'interno della gabbia interna di
protezione; far passare il faston con filo giallo-verde
(SAB-) attraverso l'apposito foro presente sulla
gabbia;
Chiudere e fissare con le apposite viti la gabbia interna di protezione;
Inserire il faston con filo giallo-verde (SAB-) sul connettore collocato all'interno del coperchio.
VERIFICA FUNZIONALE
Oscurando con una mano gli elementi TX e RX del modulo o cortocircuitando per un istante i due faston (filo blu e
filo giallo-verde) l’intensità del LED verde aumenterà per qualche istante, per poi riportarsi nello stato iniziale.
NOTA: La cancellazione della memoria avviene con la successiva transizione del segnale S (attivazione
impianto).
Chiudere e fissare con l’apposita vite il coperchio esterno.
Allarme termovelocimetrico
Guasto termovelocimetrico
Filo linea dati per il modulo sirena
Filo di connessione al coperchio esterno
Filo di connessione alla gabbia interna
Filo negativo di alimentazione
Filo positivo di alimentazione
Contatto sabotaggio (da collegare in
serie al micro-interruttore anti-
manomissione o ad un ingresso di
centrale 24h
In conformità alle norme EN50131-4
l’uscita (Contatto Tamper) del modulo
protezioni va connessa in serie al
contatto anti-manomissione oppure ad
un ingresso di tipo “24h” in centrale.
