Elma 45 Sivu 13
LAN-kaapelitesteri
Elma 45
Käyttöohje
1. Johdanto
Kaapelitesterin mukana toimitetaan
seuraavat osat:
¾ Testausliitin, nro 1 (lisävaruste 2…4 ja 5…8).
¾ Lähiverkkokaapeli (RJ-45–RJ-45, 30 cm).
¾ RJ45–RJ45-naarasliitin
¾ Käyttöohje
¾ Kaapelin enimmäispituus: 150 m (492 ft)
¾Paristo: yksi 9 V:n alkaliparisto.
¾Pariston käyttöikä: testaus enintään 1 200
kertaa.

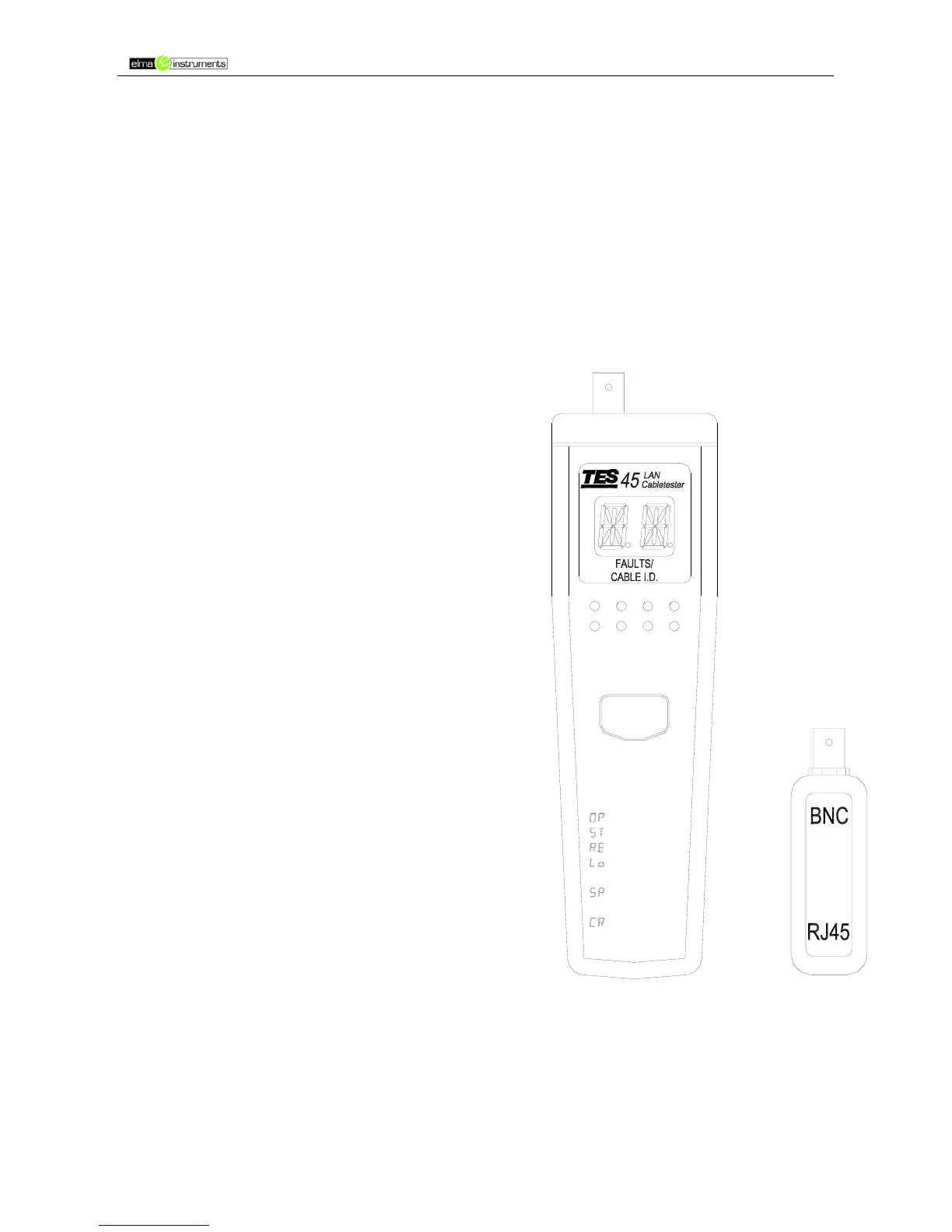

¾Mitat: Kaapelitesteri 170×50×39 mm
Testausliitin 60×23×22 mm
¾Paino: Kaapelitesteri 180 g
Testausliitin 35 g
= LOW
PAIRS
PAIRS
= SPLIT
= CROSSED
BATTERY
TEST
STATUS
FAULTS
= OPEN
= SHORT
= REVERSED
4/5
PAIRS TEST
3/61/2 7/8
1
