2. Tuotteen kuvaus
1
= REVERSED
= SHORT
BATTERY
= CROSSED
PAIRS
PAIRS
= SPLIT
= LOW
= OPEN
STATUS
PAIRS TEST
FAULTS
TEST
3/61/2 4/5 7/8
2 3 4 5 6 78

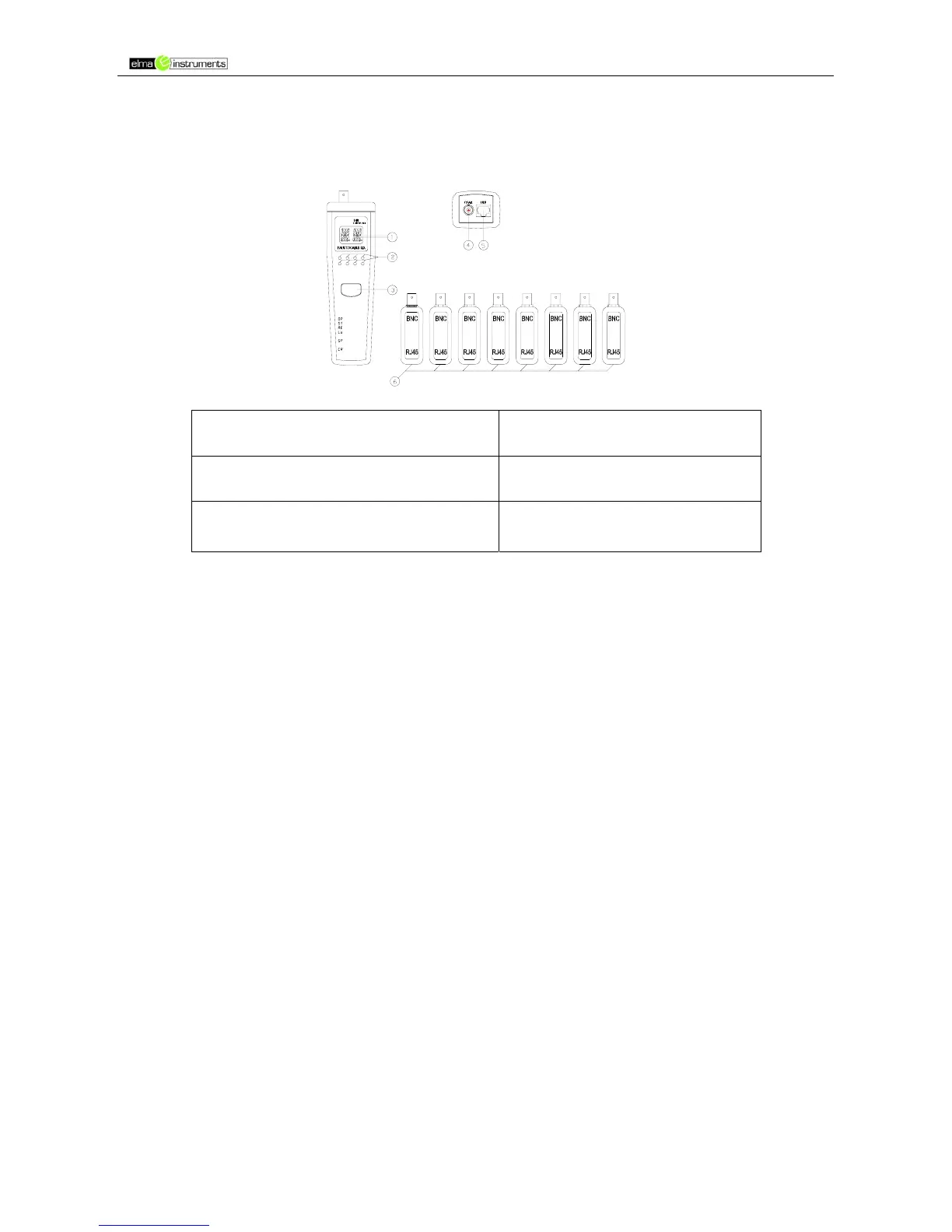

c NÄYTTÖ (vikatyyppi näkyy
näytössä)
f BNC-LIITIN
d RJ45 LAN -KAAPELIPARIN DIODIT
(VAIN 1/2 BNC -TESTI).
g RJ45
e TESTIPAINIKE h ID-liitin NRO 1 (2…4 ja 4…8
ovat lisävarusteita)
3. Ominaisuudet
¾ Testaa monia UTP-kaapeleita, kuten 10BaseT, 100BaseTx, 10Base2 (Coax), 356A,
TIA-568A, TIA-568B, Token Ring jne.
¾ Testaa yhteyshäiriöt, kuten avoimet, oikosuljetut, vaihdetut ja jaetut parit.
¾ Testausliittimellä laite tunnistaa jopa neljä erilaista kaapelia.
¾ Kahden numeron näyttö ja 8 diodia osoittavat laitteen tilan.
¾ Yksinkertainen ja helppo käyttää.
¾ Laite on suojattu ylijännitettä vastaan (enint. 56 V).
4. Tekniset tiedot
¾ Liitännät: Kaapelitesteri RJ45 ja BNC, naarasliitin
Testausliitin RJ45 ja BNC, naarasliitin
¾ Testeripari: 1/2, 3/6, 4/5 ja 7/8.
¾ Näyttö: Neljä vikadiodia (punainen).
Neljä OK-diodia (vihreä).
Näyttö.
¾ Vikatila: Avoin, oikosuljettu, vaihdettu, ristiinkytketty ja jaettu pari sekä
alhaisen paristojännitteen taso.
