Elma BM126 - Bedienelemente

Elma 3036 + 3038 + BM126 Seite 33

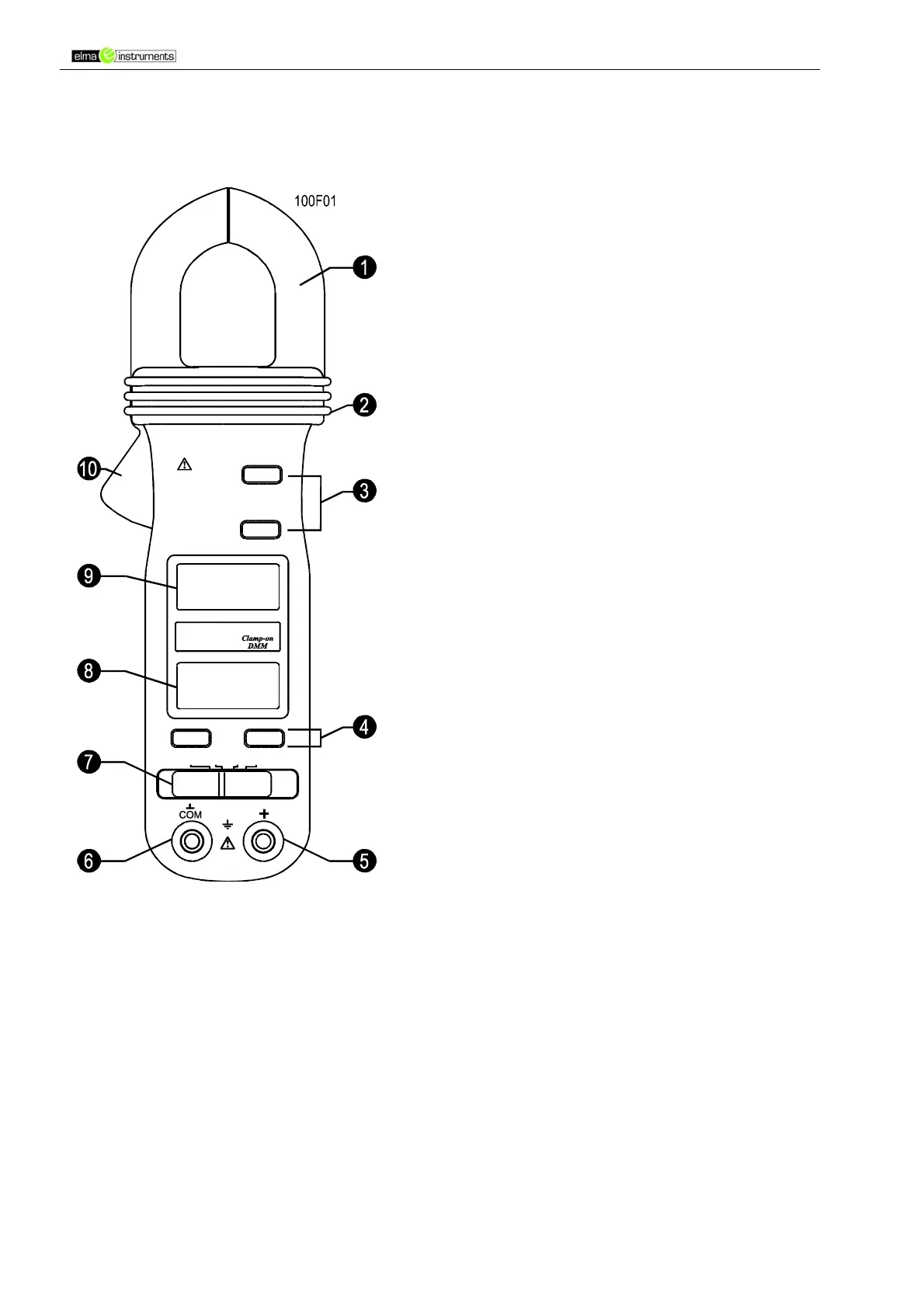

2. Bedienelemente:
1. Zange zum Aufnehmen des vom Strom
erzeugten magnetischen Feldes
2. Hand- und Finger-Sicherheitskragen
3. Drucktasten für Spezialfunktionen.
Dienen bei Geräten mit Doppelanzei-
gen auch als EIN / AUS - Schalter in
der Stromfunktion ACA.
4. Drucktasten für Spezialfunktionen im
Zusammenhang mit den Schiebe-
schalterfunktionen.
5. Plus-Eingangsbuchse für alle Messun-
gen mit Ausnahme der AC-Strom-
zangen-Messfunktion.
6. Eingangsbuchse für den gemeinsamen
Referenzpunkt (Erde) mit Ausnahme
der AC-Stromzangen- Messfunktion.
7. Schiebeschalter zum Ein- und Aus-
schalten der Geräte mit Einzelanzeige
und zur Funktionswahl.
8. 3
3
/
4
digit (4000 Punkte) LCD–Anzeige
(nur bei Zangen mit Doppelanzeige)
9. 3
3
/
4
digit (4000 Punkte) LCD–Anzeige
10. Druckklemme zum Oeffnen der Zange
