Elma 3036 + 3038 + BM126 Seite 38

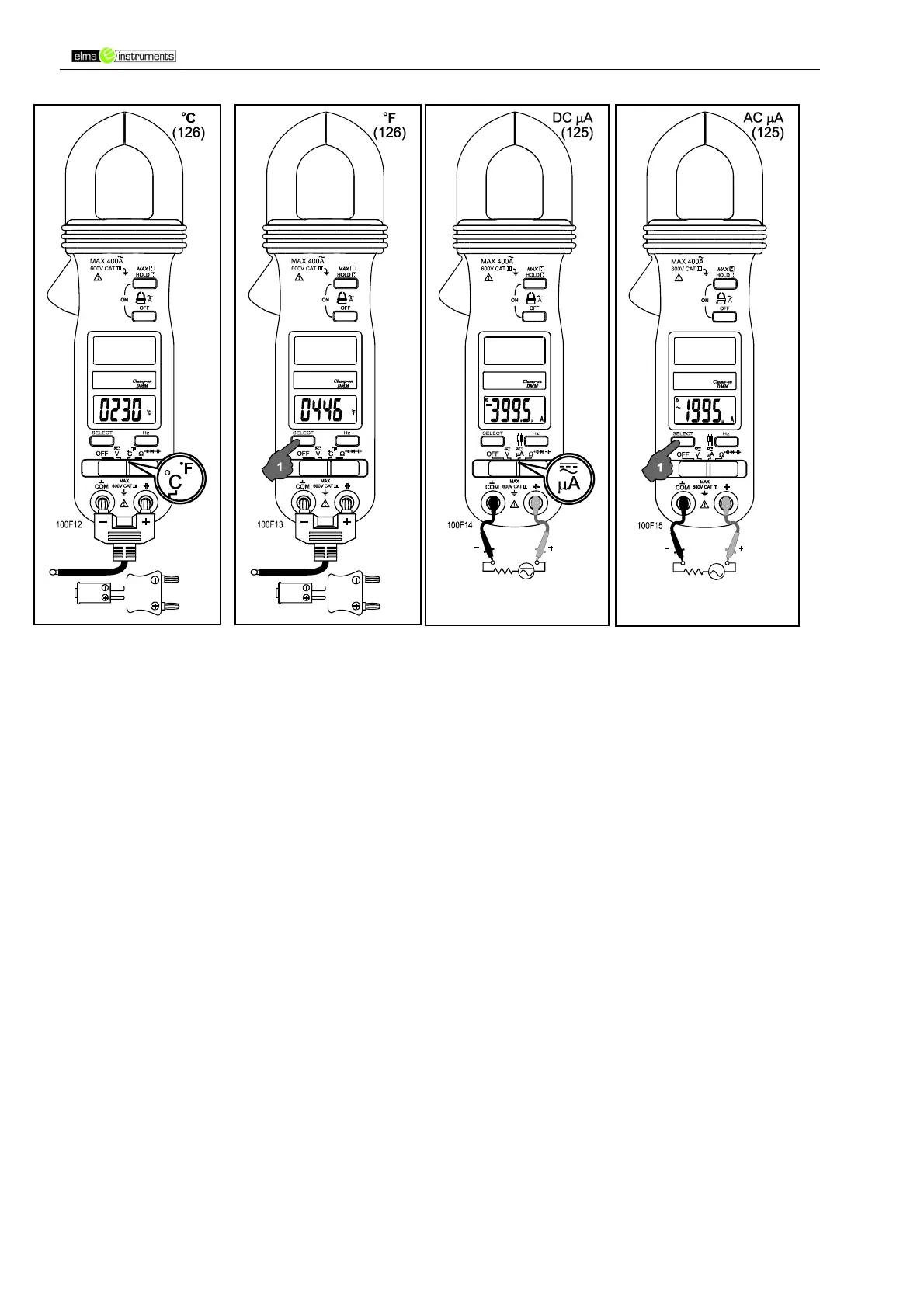

3.6. Temperaturmessung (nur BM126)
Beim Anschuss Temperatursonde Typ K (BKP60) ist auf die richtige Polarität zu achten. Den
Schiebeschalter auf die Position Grad C (Celsius) stellen. Durch das Betätigen der Taste
SELECT kann auf Grad F (Fahrenheit) umgestellt werden. Mit einem Adapter BKB32 (Option)
können auch alle handelsüblichen Temperatursonden mit dem Standard Typ K - Stecker
eingesetzt werden.
3.7. Messung kleiner Ströme μA (nur BM 125)
Der Anschluss erfolgt mit den Messleitungen an den Eingangsbuchsen. Den Schiebeschalter
auf die Position DC bringen. Durch kurzes Betätigen der Taste SELECT kann auf
Wechselstrom umgeschaltet werden.
Anwendungen
1. Die Gleichstrommessung ist vor allem für Anwedungen mit Flammensensoren ge-
dacht. Die 0,1 μA Auflösung erlaubt das Festhalten kleinster Stromänderungen
des Flammendetektors.
