INTRODUCCIÓN/INSTALACIÓN
DESCRIPCIÓN
El teléfono de la serie Petrarca art. 6209 es para porteros eléctricos o
vídeo-porteros de DOS HILOS ELVOX. Está dotado de serie con tres
pulsadores: uno para abrir la cerradura, uno para el autoencendido del
teléfono, incluso cuando no se ha llamado, y uno de servicio auxiliar
para la luz de la escalera. Al teléfono se le pueden añadir tres pares de
pulsadores art. 692P (o 692P/M) para servicios auxiliares o llamadas
intercomunicantes y el accesorio art. 6153/682 que sirve para la regula-
ción del volumen de llamada, la exclusión de la señal de llamada, las
señalizaciones luminosas de llamada excluída y de puerta/cancela
abierta y las señalizaciones de llamadas sin responder y de servicios no
disponibles. El teléfono se puede instalar en versión de pared o de
sobremesa, en cuyo caso se requiere el kit de transformación art. 6140
o 6A40; también puede instalarse con los monitores de la serie Petrarca
art. 6009 (monitor en blanco y negro) o art. 6009/C (monitor a colores)
mediante el soporte de pared art. 6145 o el kit de transformación de
sobremesa art. 6142 o 6A42.
Caja de conexiones y conectores
1, 2) Línea bus.
4, 6P) Conexión para pulsador de llamada desde fuera de la puerta.
5, 6S) Conexión para timbre suplementario.
-, +) Alimentación suplementaria para monitor con alimentador art.
6923.
VARIAT.) Conexión para módulo art. 6153/682.
VIDEO) Conexión para monitor art. 6009 o 6009/C.
T1) 1er par de pulsadores art. 692P.
T2) 2° par de pulsadores art. 692P.
T3) 3er par de pulsadores art. 692P.
T4) 4° par de pulsadores art. 692P.
Regulaciones
El volumen de la llamada se puede regular desplazando el hilo del alta-
voz entre los conectores A+ (tono alto) y A- (tono bajo); también se
puede regular con el accesorio art. 6153/682, dejando el hilo del altavoz
conectado al conector A-.
INSTALACIÓN
Para instalar el teléfono de superficie, no se requieren accesorios suple-
mentarios. De todas formas, siempre se puede utilizar una caja vertical
de 3 módulos para facilitar la fijación y el paso de los cables. Para la
instalación de sobremesa o con un monitor, consultar respectivamente
las instrucciones del kit de transformación y del monitor.
Instalación de pared
Fijar el teléfono en la
caja rectangular vertical
empotrada mediante
los 2 tornillos en dota-
ción, o fijar los tornillos
con los tacos de
expansión ø5. Conectar
los hilos a los bornes.
Se aconseja fijar la
parte superior del telé-
fono a aproximadamen-
te 1,5 m del suelo.
Añadido de pulsadores suplementarios
Si se desea añadir los pulsadores suplementarios art. 692P o 692P/M
para llamadas intercomunicantes o servicios auxiliares, hay que liberar
los botones del teléfono en correspondencia con los pulsadores añadi-
dos; para ello, cortar el bloqueo de plástico tal como se ilustra en la figu-
ra 4.

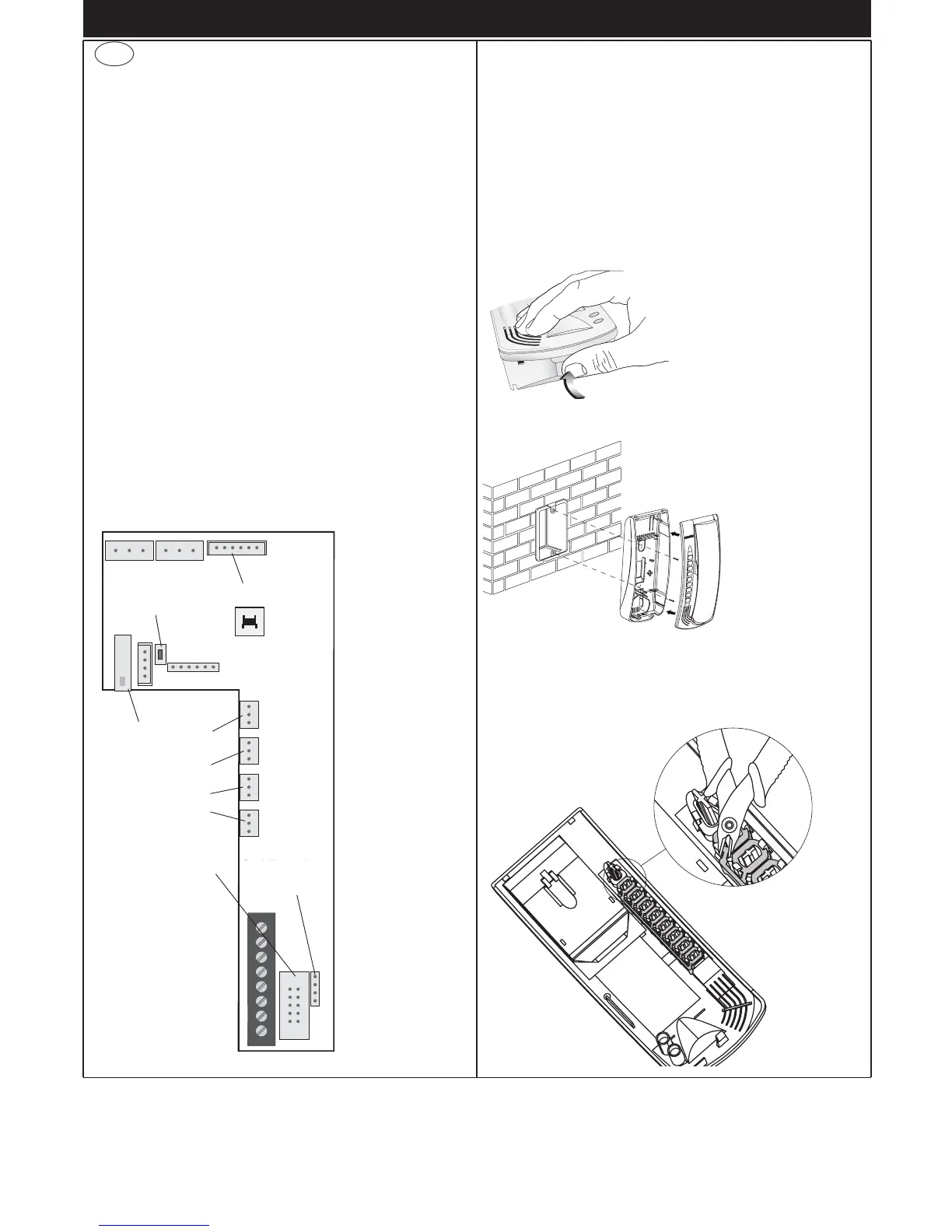

Fig. 1
Fig. 2
Fig. 3
Fig. 4
Para separar el fondo
del teléfono de la tapa,
hacer fuerza en el lado
inferior del teléfono
entre el fondo y la tapa
hasta obtener el disparo
de apertura.
Estabilizador de
la señal de vídeo
E
