INTRODUZIONE/INSTALLAZIONE
DESCRIZIONE
L'art. 6209 è un citofono della serie Petrarca per impianti citofonici o
videocitofonici DUE FILI ELVOX. È fornito di serie di 3 pulsanti, uno per
l'apertura della serratura, uno per l'autoinserimento/autoaccensione del
citofono nell'impianto anche quando non è stato chiamato ed uno per
servizio ausiliario “luce scale”. Al citofono possono essere aggiunte altre
3 coppie di pulsanti art. 692P (o 692P/M), per servizi ausiliari o chiama-
te intercomunicanti e l’accessorio art. 6153/682 per: regolazione del
volume di chiamata, escluzione del segnale di chiamata, segnalazioni
luminosa di chiamata esclusa, segnalazione di chiamate inevase senza
risposta, segnalazione di servizi non disponibili e segnalazione lumino-
sa di porta/cancello aperto.
L’installazione del citofono può avvenire in versione da parete o in ver-
sione da tavolo con l’ausilio dei kit di trasformazione art. 6140 o 6A40,
oppure in abbinamento con i monitor della serie Pertrarca art. 6009
(monitor in B/N) o art. 6009/C (monitor a colori) per mezzo della staffa
da parete art. 6145 o kit di trasformazione da tavolo art. 6142 o 6A42.
Morsettiera di collegamento e connettori
1, 2) Linea BUS.
4, 6P) Collegamento per pulsante di chiamata fuoriporta.
5, 6S) Collegamento suoneria supplementare.
-, +) Alimentazione supplementare per monitor con alimentatore
art. 6923.
VARIAT.) Collegamento per modulo art. 6153/682.
VIDEO) Collegamento per monitor art. 6009 o 6009/C.
T1) 1° coppia di pulsanti art. 692P.
T2) 2° coppia di pulsanti art. 692P.
T3) 3° coppia di pulsanti art. 692P.
T4) 4° coppia di pulsanti art. 692P.
Regolazioni
Il volume di chiamata è regolabile spostando il filo dell’altoparlante tra il
connettore A+ (tono alto) e A- (tono basso), altrimenti utilizzare l’acces-
sorio Art. 6153/682, lasciando il filo dell’altoparlante collegato al connet-
tore A-.
INSTALLAZIONE
L’installazione del citofono da esterno parete non richiede accessori sup-
plementari. È possibile comunque predisporre una scatola in verticale da
3 moduli per agevolare il fissaggio e il passaggio dei cavi. Per l’installa-
zione da tavolo e in abbinamento al monitor vedere rispettivamente le
istruzioni dei kit di trasformazione e dei monitor.
Installazione da parete
BL BIRO A+ CAA- VARIAT.
SERR.
SERIALE
RESET
PRG.
T1
T2
T3
T4
VIDEO
1
1
2
4
5
6S
6P
-
+
T1
T2
T3
T4
Per art. 6153/682
RESET
SERRATURA
Per art. 6009 o
6009/C
Stabilizzazione
segnale video
Fissare il citofono su
scatola rettangolare
verticale incassata per
mezzo delle 2 viti in
dotazione, oppure fis-
sare le viti con i tasselli
ad espansione ø5 mm.
Collegare i fili ai mor-
setti. Si consiglia di fis-
sare la parte superiore
del citofono ad un’altez-
za di m. 1,5 circa dal
pavimento.
Aggiunta pulsanti supplementari
L’aggiunta di pulsanti supplementari art. 692P, 692P/M per chiamate
intercomunicanti o servizi ausiliari prevede che i tasti del citofono in cor-
rispondenza dei pulsanti aggiunti vengano liberati, tagliando il fermo in
plastica come indicato in figura 4.

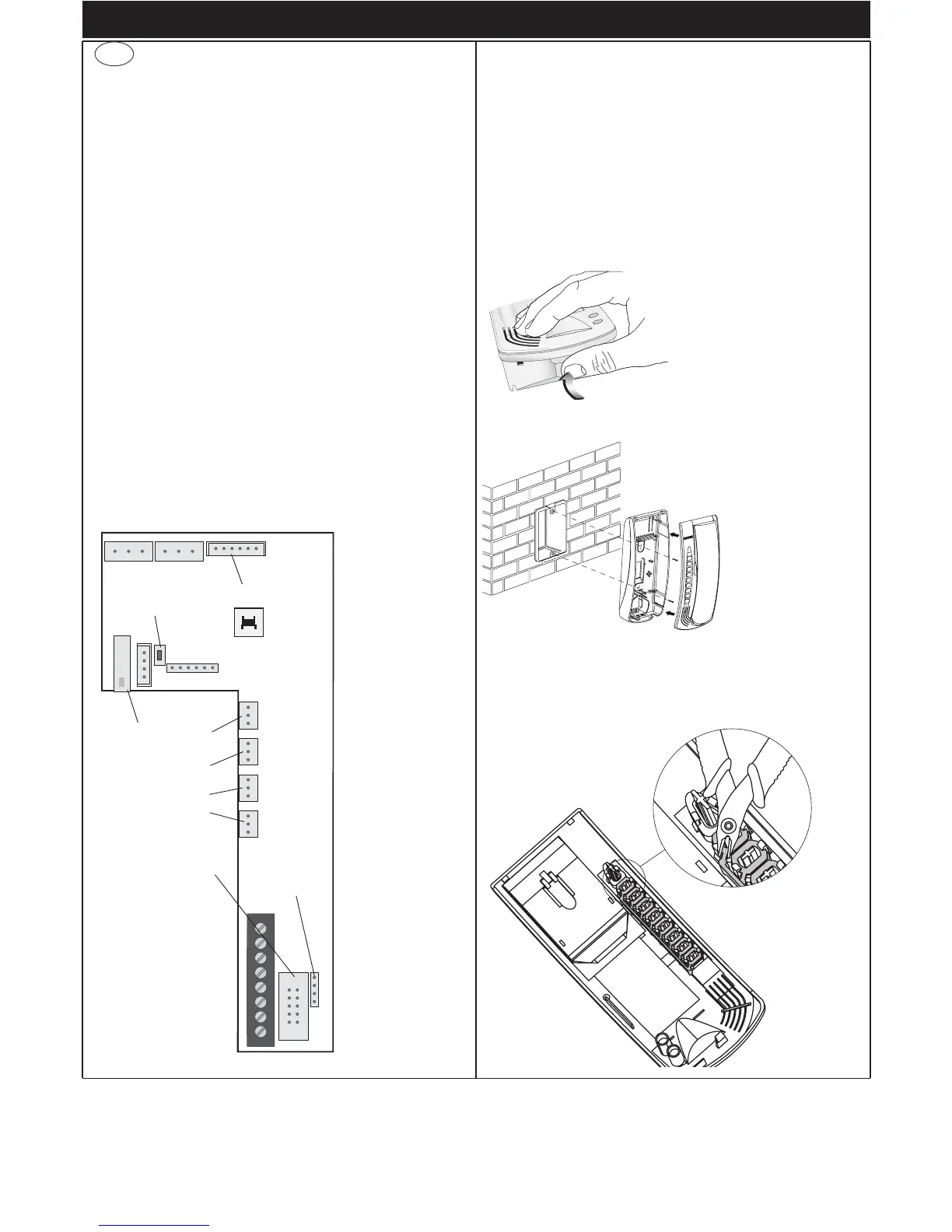

Fig. 1
Fig. 2
Fig. 3
Fig. 4
Per separare il fondo
del citofono dal coper-
chio, fare forza nel lato
inferiore del citofono tra
il fondo e il coperchio
fino ad ottenere lo scat-
to di apertura.
