INTRODUCTION/INSTALLATION
DESCRIPTION
L'art. 6209 est un portier audio de la série Petrarca pour systèmes de
portiers audio ou vidéo 2 FILS ELVOX. Livré avec 3 boutons de série :
un pour la commande de la gâche, un pour l'allumage/extinction auto-
matique du poste même sans appel et un pour le service auxiliaire
d'éclairage escalier. Le portier audio peut recevoir 3 autres paires de
boutons art. 692P (ou 692P/M) pour les services auxiliaires ou la com-
munication entre postes et l'accessoire art. 6153/682 pour : réglage du
volume d'appel, exclusion du signal d'appel, signalisation lumineuse
d'appel exclu, signalisation d'appel sans réponse et signalisation de ser-
vices non disponibles et signalisation lumineuse de porte ouverte/portail
ouvert. L'installation du portier audio est réalisable en version murale ou
en version de table à l'aide des kits de transformation art. 6140 ou 6A40
ou bien en combinaison avec les moniteurs de la série Petrarca art.
6009 (moniteur N/B) ou art. 6009/C (moniteur couleur) à l'aide de la
patte de support mural art. 6145 ou du kit de transformation version de
table art. 6142 ou 6A42.

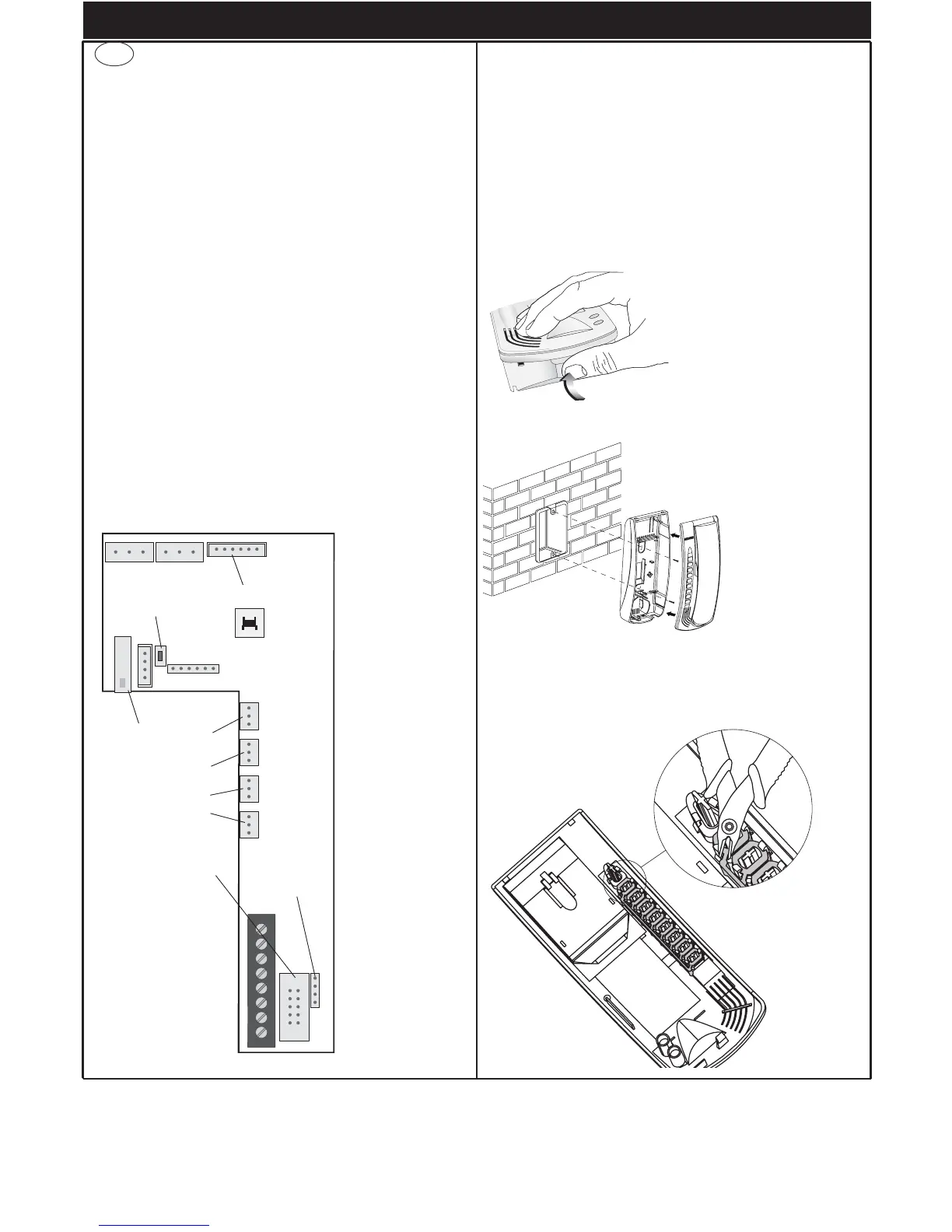

Bornier de connexion et connecteurs
1, 2) Ligne BUS.
4, 6P) Raccordement pour bouton-poussoir d'appel de palier
5, 6S) Raccordement sonnerie supplémentaire.
-, +) Alimentation supplémentaire pour moniteurs art. 6923.
VARIAT.) Raccordement pour module art. 6153/682.
VIDEO) Raccordement pour moniteur art. 6009 ou 6009/C.
T1) 1ère paire de boutons art. 692P.
T2) 2ème paire de boutons art. 692P.
T3) 3ème paire de boutons art. 692P.
T4) 4ème paire de boutons art. 692P.
Réglages
Le volume d'appel est réglable en déplaçant le fil du haut-parleur entre
le connecteur A+ (ton haut) et A- (ton bas), sinon utiliser l'accessoire art.
6153/682 en laissant le fil du haut-parleur relié au connecteur A-.
INSTALLATION
L'installation en saillie du portier audio ne nécessite pas d'accessoires
supplémentaires. Toutefois, il est possible de prévoir une boîte 3 modu-
les verticale pour faciliter la fixation et le passage du câblage. Pour l'in-
stallation de la version de table en combinaison avec le moniteur, voir
respectivement les instructions des kits de transformation et des moni-
teurs.
Installation murale en saillie
Fixer le portier sur un
boîtier rectangulaire
vertical encastré avec
les 2 vis livrées en stan-
dard ou fixer ces vis sur
des chevilles à expan-
sion ø5. Effectuer les
raccordements aux bor-
nes. On conseille de
murer le côté supérieur
à environ 1,5 m du nive-
au du sol.
Adjonction de boutons supplémentaires
L'adjonction de boutons supplémentaires art. 692P, 692P/M pour com-
munication entre postes ou services auxiliaires prévoit que les touches
du portier audio destinées à recevoir les boutons supplémentaires doi-
vent être libérées en coupant l'arrêt plastique comme le montre la figure
4.
Fig. 1
Fig. 2
Fig. 3
Fig. 4
Pour séparer le fond du
poste d'appartement du
couvercle, faire force
sur le côté inférieur du
poste entre le fond et le
couvercle jusqu'à obte-
nir le click d'ouverture.
Stabilisateur de
signal vidéo
