Elvox Due Fili Plus User Manual

31
C - Unità elettronica audio / Audio electronic unit
F - Alimentatore di sistema / System power supply unit
L - Serratura elettrica 12 V DC / Electric lock 12 V DC
M1 - Telecamera esterna tipo TVCC (12V DC) / External CCTV type camera (12 V DC)
P - Comando apriporta / Door release control
6$OLPHQWDWRUHVXSSOHPHQWDUH$UW$GGLWLRQDOSRZHUVXSSO\XQLWDUW
X - Cavo twistato / Twisted cable

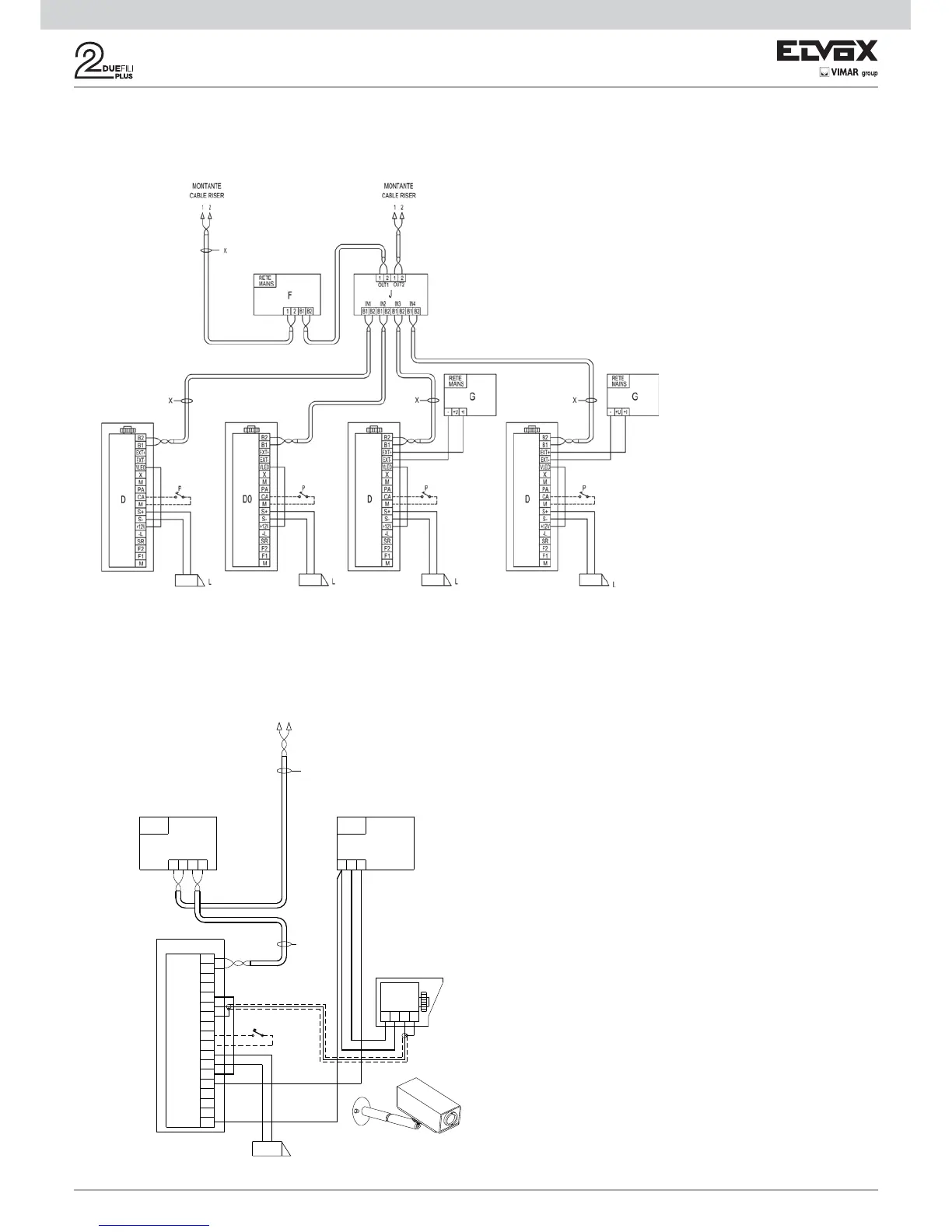

Schema di collegamento di più targhe video o più targhe video e targhe audio (SI685)
Wiring diagram for multiple video entrance panels or multiple video and audio entrance panels (SI685)
Schema di collegamento di unità elettronica audio singola con TLC tipo TVCC esterna (SI367)
Wiring diagram for single audio electronic unit with CCTV type external camera (SI367)
CA
M
M
+12V
-L
SR
F1
F2
S-
S+
B2
B1
VLED
X
PA
M
EXT-
EXT+
B22
1
B1
MV-+T
-L-+U
1
2
RETE
MAINS
RETE
MAINS
C
M1
SF
x
x
L
P
D - Unità elettroniche video / Video electronic units
F - Alimentatore di sistema / System power supply unit
L - Serratura elettrica 12 Vdc / Electric lock 12 Vdc
P - Comando apriporta / Door release control
X - Cavo twistato / Twisted cable
G - Alimentatore supplementare alimentazione
unità elettronica / Additional power supply for electronic unit
J - Concentratore / Concentrator
