Elvox Due Fili Plus User Manual

5
CONFIGURAZIONE DEI PARAMETRI
I parametri possono essere riconfigurati e la procedura può avvenire dopo
che alle unità elettroniche sia stato associato il codice ID “targa”. Questa
procedura è valida per tutte le unità elettroniche, sia Master che Slave. Du-
rante la programmazione la unità elettronica è nello stato di occupato e non
può essere usata per il funzionamento normale dell’impianto.
Nota: superato il tempo di timeout di 30 s, l’unità elettronica esce dalla fase
di programmazione, quindi sarà necessario ripetere le operazioni.
Il tempo di timeout viene prolungato di 30 s ad ogni pressione di un tasto.
Parametri
La configurazione è modificabile con i tasti presenti nell’unità elettronica,
FRQLOSURJUDPPDWRUHDUW&RFRQO¶LQWHUIDFFLDDUW,8FROOHJDWDDG
un PC con installato il Software SaveProg.
CONFIGURAZIONE PARAMETRI
Le modifiche vanno eseguire collegando una unità elettronica alla volta.
Negli impianti in cui è presente più di una unità elettronica, è necessario
distinguere una unità elettronica MASTER e le altre come targhe SLAVE,
indipendentemente dal modello di unità elettronica (alfanumerica, pulsanti,
fuoriporta). Tutte le targhe vengono fornite con l’impostazione unità elettro-
nica MASTER (ID = 1).
Nel caso delle unità elettroniche di tipo alfanumerico, l’impostazione MA-
STER o SLAVE, avviene con la programmazione software del codice ID
della unità elettronica.

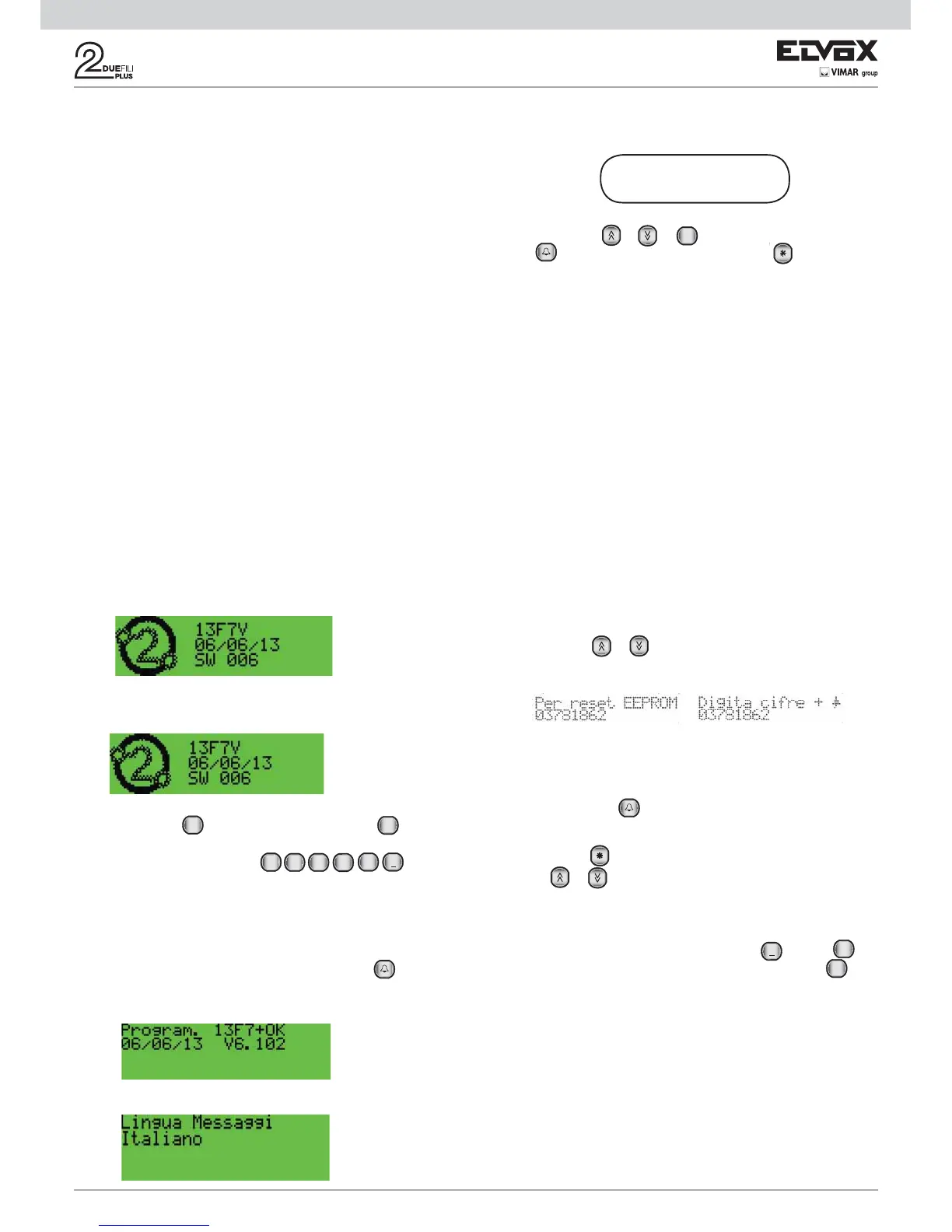

PROCEDURA DI INGRESSO ALLA CONFIGURAZIONE DEI PARAMETRI
- Alimentare l’unità elettronica o premere il tasto RESET se l’unità elettro-
nica è stata precedentemente installata e configurata.
- All’accensione o al reset, l’unità elettronica definita MASTER, interroga
l’impianto alla ricerca di altre unità elettroniche presenti nell’impianto, vi-
sualizzando il messaggio:
¿JXUD
Attendere che l’unità elettronica raggiunga lo stato di riposo visualizzando
il messaggio:
Premere il pulsante
R
e mantenerlo premuto, premere
4
GHI
.
- Rilasciare i pulsanti.
- comporre la password, di default
6
MNO
5
JKL
4
GHI
3
DEF
2
ABC
1
- Alla pressione di ogni tasto viene emesso un breve “bip”, viene visualiz-
zato un “*” sul display e si hanno a disposizione altri 25 secondi (timeout)
per la pressione del successivo tasto. Se si lascia scadere il tempo di
timeout la unità elettronica esce dalla fase di programmazione.
- Dopo la composizione della password premere il tasto
. Se la pas-
sword è esatta l’unità elettronica entra nella fase di configurazione para-
metri e visualizza il messaggio di tipo:
dopo circa 2s comparirà il messaggio:
NOTA: se la password è errata, l’unità elettronica torna nello stato di riposo
uscendo dalla procedura. L’operazione dovrà essere ripetuta.
All’interno della fase di configurazione, il primo messaggio che appare è la
scelta della lingua
1.0
Lingua Messaggi
.
Utilizzare i pulsanti
, e
R
per spostarsi nel menù parametri,
il tasto
per confermare le modifiche e il tasto per annullare le
modifiche.
Sulla 1° riga del display normalmente sarà visualizzato il parametro cor-
rente e sulla 2° il valore da assegnare al parametro.
¿JXUD
¿JXUD
¿JXUD
Durante la fase di configurazione, non devono passare più di 30s circa
(timeout) tra la pressione di un tasto e il successivo. Scaduto il tempo di
timeout l’unità elettronica esce dalla fase di configurazione.
NOTA: le informazioni che compaiono tra parentesi quadra, si riferiscono
a dati del “Due Fili Plus” .
NOTA: in figura 7 la lettera V dopo 13F4 o 13F7 corrisponde alla configura-
zione BUS VERTICALE. La lettera H corrisponde al BUS ORIZZONTALE
(vedi paragrafo delle configurazioni “1.2 INSTALLAZIONE”)
PROCEDURE DI RESET E INIZIALIZZAZIONE
La configurazione hardware permette di eseguire: la cancellazione com-
pleta dell’ EEPROM della unità elettronica, di indicare la presenza o no della
telecamera e della parte audio nella unità elettronica, di interfacciarsi con
un PC per configurazione via software.
CONFIGURAZIONE HARDWARE “RESET , CANCELLAZIONE EEPROM,
IMPOSTAZIONI”
- Premere il tasto di RESET
- Entro 2 secondi dalla pressione del RESET premere contemporanea-
mente i pulsanti
e e mantenerli premuti.
- Dopo 2 secondi, sulla prima riga del display saranno visualizzati, in modo
alternato, i seguenti messaggi.
Il numero presente nella 2° riga sarà diverso ogni volta.
- Cancellazione EEPROM
Per cancellare l’EEPROM comporre il numero visualizzato nella 2° riga
e poi premere il tasto
. Dopo la cancellazione della memoria, l’unità
elettronica riparte e torna automaticamente nello stato di riposo.
- Modifica impostazione unità elettronica
Premere il tasto
e selezionare una delle voci seguenti per mezzo dei
pulsanti
e .
- MONITOR PACCHETTI
 'HGLFDWRSHUDUW,,8H3&
In corrispondenza del parametro premere il tasto
1
per SI e
0
+
per
NO. Per uscire dalla fase di programmazione premere il tasto
R
.
CODIFICA POSTI INTERNI
La codifica posti interni permette di attribuire un codice identificativo ID uni-
voco. L’operazione di codifica va eseguita dall’ unità elettronica MASTER.
Durante la codifica l’ unità elettronica MASTER viene messa in comunica-
zione con l’apparecchio in configurazione e se videocitofonico, si accenderà
anche il display.
