DESCRIÇÃO
O art. 6309 é um monitor da série Giotto com ecrâ de 4” a P/B para
instalações de videoporteiros com “SISTEMAA DOIS FIOS DA ELVOX”.
É fornecido de série com 3 botões, um para a abertura do trinco, um
para o autoacendimento do monitor na instalação mesmo que não tenha
sido chamado e um para o serviço da luz das escadas. Fornecido com
regulação do volume da chamada para 3 níveis e a exclusão da chama-
da. As sinalizações luminosas de: chamada excluída, chamadas sem
resposta, serviços não disponíveis e porta/portão aberto, são assinala-
das através de dois LED’s (vermelho e verde) existentes no monitor. A
instalação do monitor pode ser efectuada na versão de montagem
saliente, com o suporte (R682) fornecido com o monitor, ou na versão
de mesa com o auxílio dos kit’s de transformação art. 661A ou 661F.

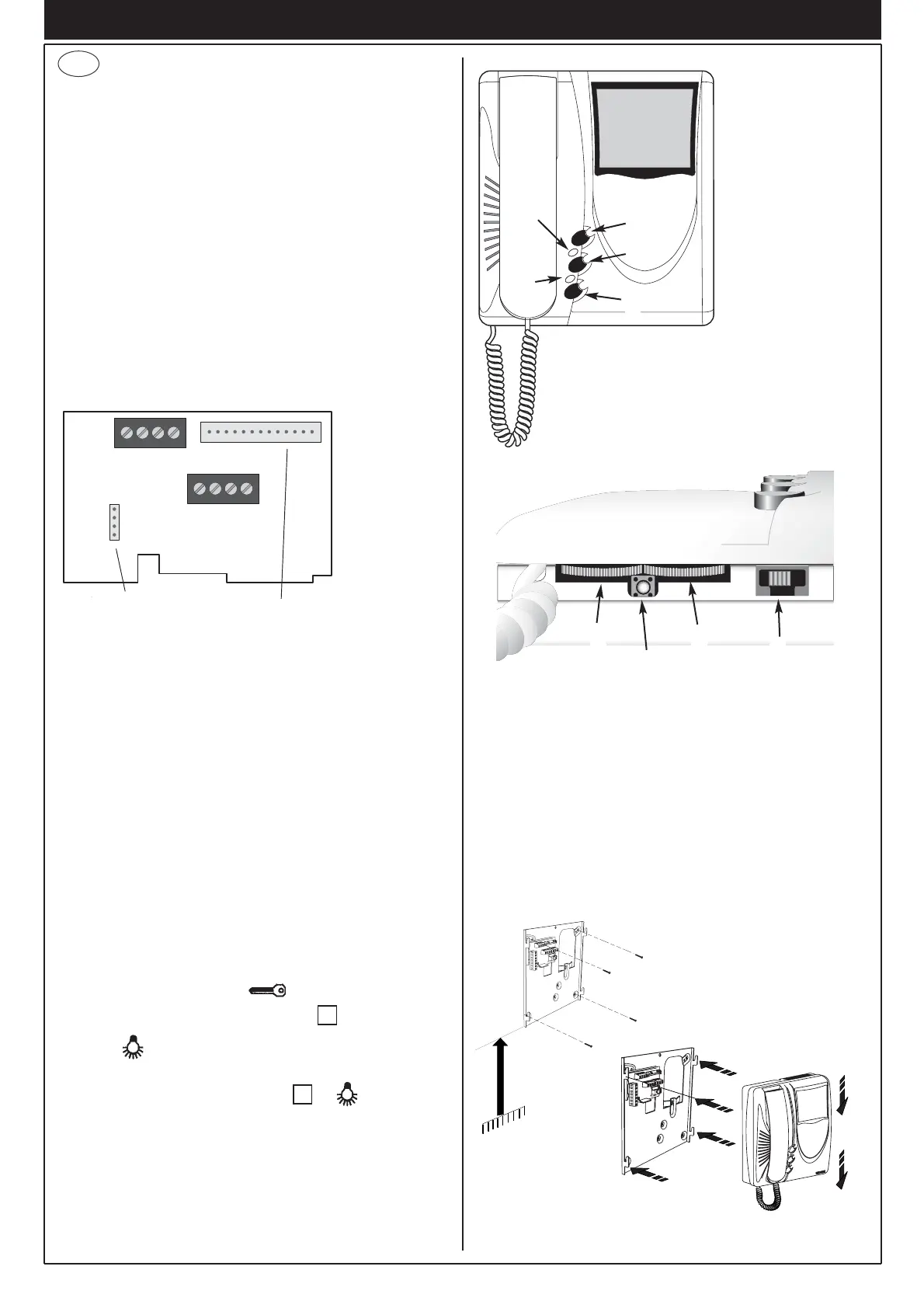

Régua de bornes de ligação e conectores
3, 4) Ligação da campainha suplementar.
1, 2) Linha BUS.
12 +,13 -) Alimentação suplementar para monitor com alimentador art. 6923.
V3, M) Ligação para botão de chamada do patamar.
CN1) Ligação para monitor.
Fig. 1
INSTALAÇÃO
- Instalar o monitor afastado de fontes luminosas e de calor.
- Fixar, na parede, a placa de encaixe do monitor a uma altura aprox.
de 1,40 m entre o bordo inferior e o pavimento (Fig 4).
- Efectuar as ligações na régua de bornes do monitor.
- Inserir o monitor seguindo o sentido das setas 1 e 2 (Fig 5).
Características técnicas do monitor
- Monitor de montagem saliente em ABS
- Placa de encaixe rápido e parafusos e buchas para a fixação na pare-
de ou em caixa de 3 módulos.
- Cinescópio de 4" com ecrâ plano.
- Circuito electrónico em placas intercambiáveis.
- Sinal de vídeo standard CCIR 625 linhas 50 imagens
- Banda passante vídeo 4 MHz
- Temperatura de funcionamento de 0° a +40° C.
- Campainha electrónica.
- Entrada para chamadas do patamar com campainha distinta da cha-
mada da botoneira.
- Saída para campainha suplementar Art. 860A.
- Alimentação do bus.
- Entrada para alimentação suplementar (Art. 6923) para os casos em
que a instalação seja configurada para permitir o acendimento de
mais do que dois monitores simultaneamente.
Controlos e regulações (Fig. 2 - 3)
A – Controlo da intensidade da campainha e exclusão.
B – Controlo da intensidade.
C - Controlo do contraste.
D - Botão de comando do trinco .
E - Botão de autoacendimento da instalação .
F - Botão para serviço auxiliar, 1° relé do 1° actuador art. 692R.
Pressionando juntamente os botões e , activa-se um 2°
serviço auxiliar, 2° relé do 1° actuador art. 692R.
G - Botão RESET para programações do monitor.
H - LED campainha excluída. Acende-se a luz fixa quando a campain-
ha for excluída através do cursor "A" e fica intermitente quando
forem recusadas chamadas.
I - LED porta aberta. Nas instalações em que esta função é utilizada,
o LED permanece aceso com luz fixa quando a porta/portão está
aberta.
D
F
E
H
I
Fig. 2
