Fig. 9
A
Fig. 7
Fig. 8
B
C

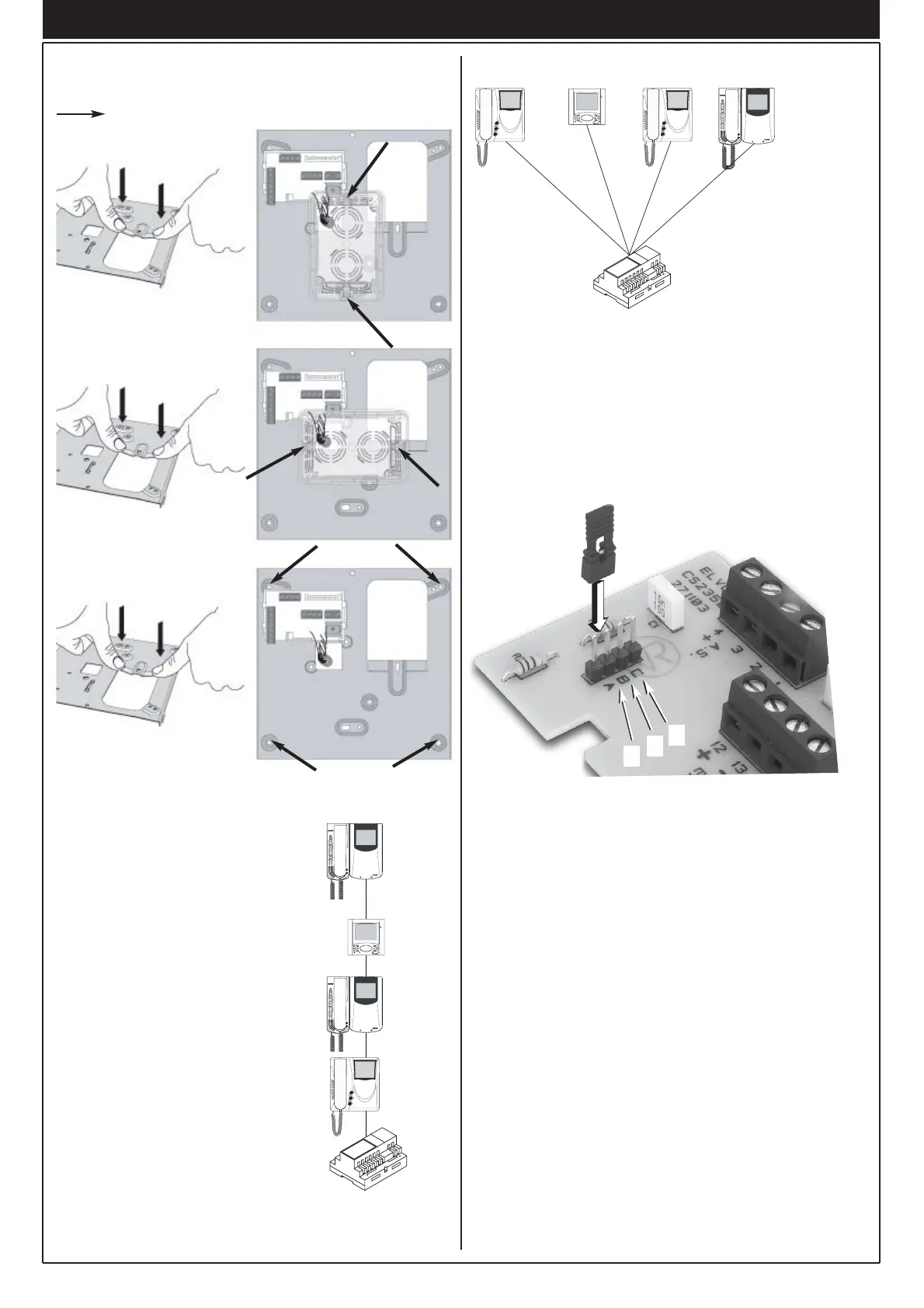

Pontos de fixação
A instalação da placa pode efectuar-se utilizando uma caixa de embe-
ber de 3 módulos (na horizontal ou na vertical) ou usando parafusos e
buchas de pressão.
Fig. 6
PROGRAMAÇÃO
As programações dos videoporteiros são de três tipos: atribuição do
código identificativo ou código de chamada (indispensável), atribuição
do código identificativo secundário (para videoporteiros associados a
um videoporteiro “principal do grupo”), programação dos botões para
serviços auxiliares e chamadas intercomunicantes (onde for necessá-
rio). As programações devem ser efectuadas com a instalação ligada,
sem comunicações activas e apenas depois de ter ligado os
telefones/monitores à instalação e programado as botoneiras.
N.B: todas as fases de programação ou anulação das mesmas,
devem ser efectuadas com o microtelefone do telefone ou monitor
fora da base.
Programação do código identificativo
O código identificativo é programado através de uma botoneira (princi-
pal-MASTER), existente na instalação e já configurada. O monitor é for-
necido sem código identificativo assocciado. Para verificar isto pressio-
nar o botão do trinco e o monitor emitirá um triplo “Bip”.
Fase de programação:
1) Pressionar e manter pressionado o botão RESET “G” existente por
baixo do monitor (ver Fig 3).
2) Pressionar e manter pressionado o botão do trinco “D” juntamente
com o botão RESET “G”.
3) Libertar o botão RESET “G”, mas manter pressionado o botão do trin-
co “D”.
4) Após 2 segundos, o videoporteiro emite um toque agudo, acende-se
o monitor e é colocado em comunicação com a botoneira.
5) Libertar o botão do trinco “D”.
INSTALAÇÃO/PROGRAMAÇÃO
18
BALANCEADOR DO SINAL VIDEO
Detrás do telefone há um conector (A-B-C) e
uma ponte para o balanceamento do sinal
video. Esta ponte deve ser utilizada nas insta-
lações onde há mais aparelhos (telefones ou
monitores) ligados em série (Fig. 5) ou a estrê-
la (Fig. 6).
Na configuraçã de série mover a ponte na
posição "Terminazione 100 Ohm" (terminação
100 Ohm) só no último aparelho e manter as
pontes do outros aparelhos na posição inicial
«Nessuna Terminazione» (Nenhuma
Terminação) (Fig. 5).
100 Ohm
No
No
No
Nas instalações com mais
aparelhos (telefones ou
monitores) ligados à estrêla,
mover a ponte na posição
"Terminazione 100 Ohm"
(Terminação 100 Ohm) (Fig.
8).
Se a imagem no monitor é deformada, mover a ponte numa das posiçõ-
es alternativas àquela inicial (100 Ohm ou 50 Ohm) de modo a anular a
deformação.
100 Ohm 100 Ohm 100 Ohm 100 Ohm
Ver tab. 1 a pag. 18
