K7549.R

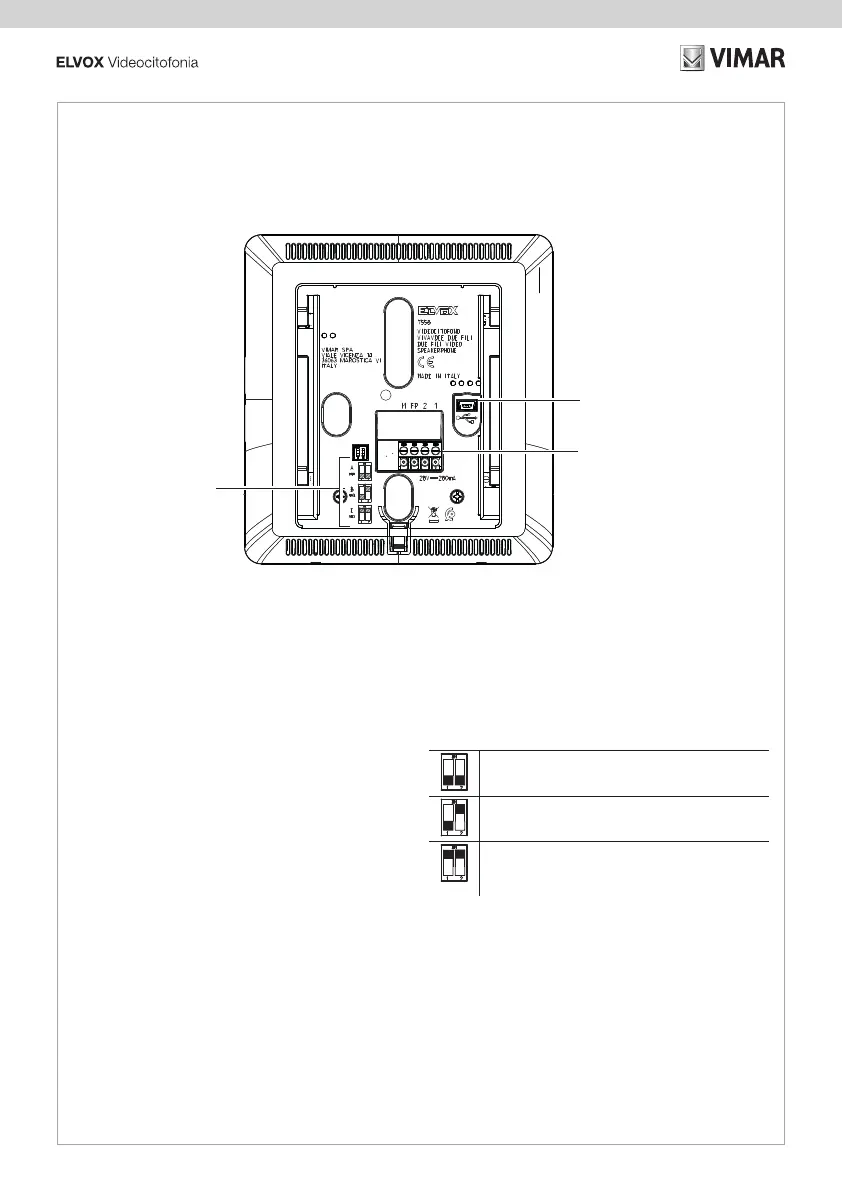

• Vista retro
• Rear view
• Face arrière
• Rückansicht
• Vista posterior
• Vista traseira
• Πίσω πλευρά
•   
1
2
3
1 - Conector USB para la programación con el software
SaveProg
2 - Caja de bornes de conexión
1, 2 = Línea digital BUS
FP * = Llamada fuera de la puerta local (referencia al
borne M).
Mediante la conguración realizada con SaveProg, se
puede utilizar como entrada para la función "Alerta".
Consulte el apartado correspondiente del manual de
montaje y uso.
Nota: cuando la función "Alerta" no está activada, el par
de bornes FP/M también se puede usar para simular una
llamada desde el art. 6120 al aparato interno principal con
respecto a posibles aparatos internos secundarios.
M * = Masa
3 - Conmutador DIP de conguración (Terminación Bus)
Nota: * la distancia máxima de las conexiones a los bornes es
de 10 m.
TABLA DE LOS CONMUTADORES DIP
A = El cable BUS entra en los bornes 1 y 2 y continúa hacia
otro aparato interno
B = El cable BUS con impedancia característica de 100
ohmios (cable Elvox 732I o 732H) entra en los bornes 1 y 2
y el montante termina en el aparato interno
C = El cable BUS con impedancia característica de 50
ohmios (cable de cat. 5 o cat. 6 con los cables de pares
acoplados) entra en los bornes 1 y 2 y el montante
termina en el aparato interno
