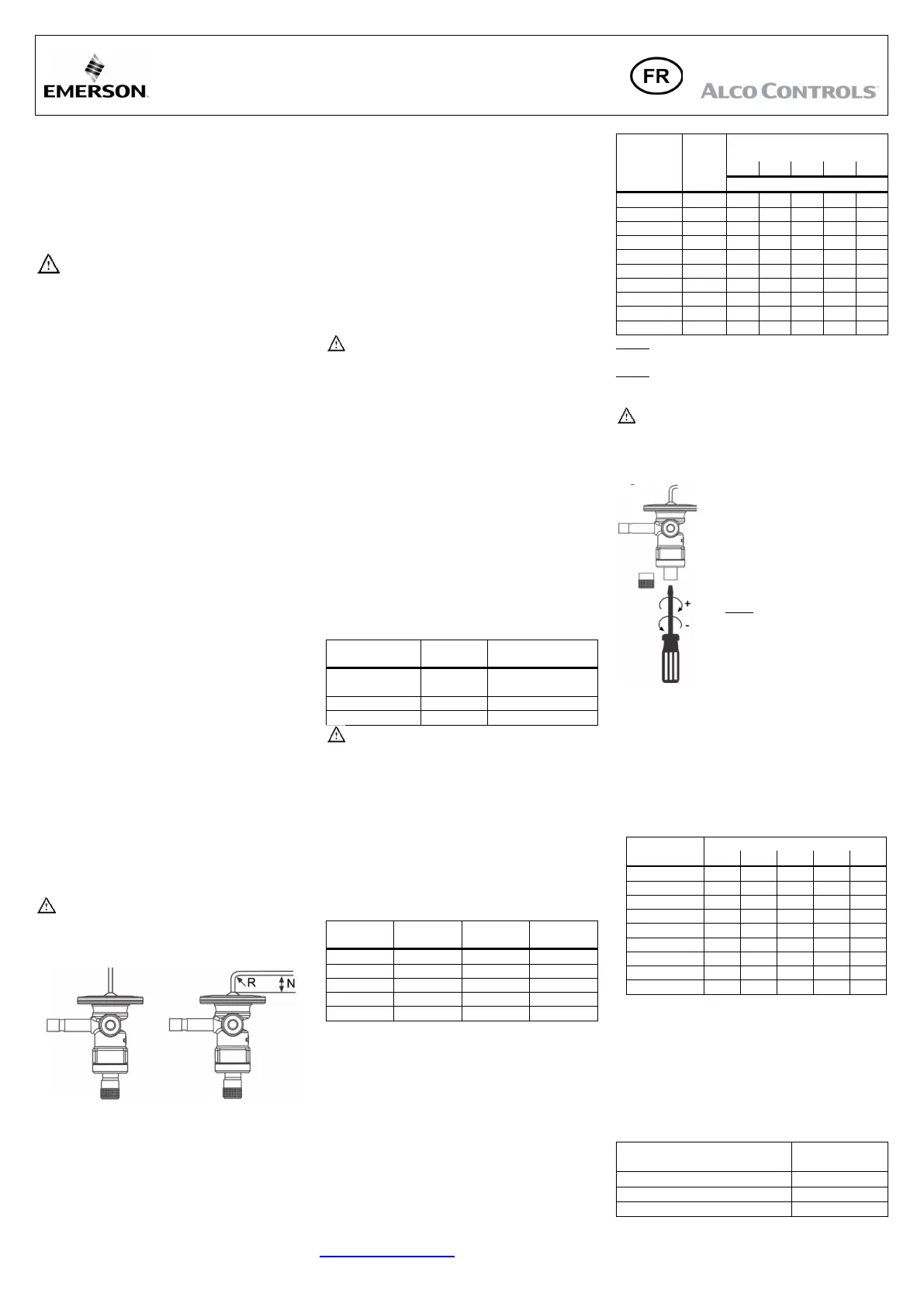

Instructions de service
Détendeur Thermostatique TIH
Emerson Climate Technologies GmbH www.emersonclimate.eu Date: 19.02.2020
Am Borsigturm 31 I 13507 Berlin I Germany TIH_OI_EN_DE_FR_ES_IT_RU_0220_R05_865925.docx
Informations générales:
Les détendeurs thermostatiques de la série TIH sont
conçus pour les applications de conditionnement d’air,
pompes à chaleur et réfrigération commerciale. Le TIH
est idéal pour ces applications nécessitant étanchéité,
compacité, combiné à un contrôle stable et précis de la
température d’évaporation avec de grandes variations
de charges
Recommandations de sécurité:
Lire attentivement les instructions de service. Le
non-respect des instructions peut entraîner des
dommages à l’appareil, au système, ou des
dommages corporels.
Selon la norme EN 13313, il est destiné à être
utilisé par des personnes ayant les connaissances
et les compétences appropriées.
Avant d’intervenir sur un système, veuillez-vous
assurer que la pression est ramenée à la pression
atmosphérique.
Le fluide réfrigérant ne doit pas être rejeté dans
l’atmosphère!
Ne pas dépasser les plages de pression et de
température maximales indiquées.
Ne pas utiliser un autre fluide que ceux indiqués
sans l’approbation obligatoire d’EMERSON.
L'utilisation d'un fluide non approuvé peut
conduire à: Le changement de la catégorie de
risque d'un produit et par conséquent le
changement de la conformité de la classe
d'approbation et de sécurité du produit au regard
de la Directive Pression Européenne 2014/68/EU.
S'assurer que la conception, l'installation et la
manipulation respectent les normes nationales et
Européennes.
Installation:
Le détendeur peut être mis dans toutes les positions
mais doit être localisé le plus proche possible de
l’entrée du distributeur à l’entrée de l’évaporateur.
Fig. 1 montre l'application avec pompe à chaleur.
Brasage: (Fig. 2)
Pratiquer le joint de brasage selon la norme EN
14324.
Nettoyer les tubes et les joints de brasures avant et
après le brasage.
Pour éviter l'oxydation, il est conseillé de purger le
système avec un gaz inerte comme le nitrogène
pendant le brasage.
Température maximum du corps 120°C!
Installation:
Attention:
Ne pas plier le tube capillaire au ras de la tête du
détendeur. Respecter une distance N (10 mm) et
un rayon R (5 mm)
Fig. 3
Fixer soigneusement le bulbe à l’aide des colliers
fournis et isoler l’ensemble avec une matière
adéquate. Le positionnement du bulbe sur la
tuyauterie est fonction du diamètre du tube. (voir
Fig. 4)
Assurez-vous que l'égalisation externe ne puisse pas
drainer l'huile vers la tête.
Le détendeur ne doit pas être contaminé, en amont,
installer un filtre déshydrateur.
Installez un voyant avant la vanne.
Test de pression:
Après le montage, un test de pression doit être fait en
respectant:
- La norme EN 378 pour les systèmes qui doivent
répondre à la Directive Pression Européenne pour
les équipements 2014/68/EU.
- La pression maximum de fonctionnement pour les
autres applications.
Attention:
Ne pas le faire pourrait entraîner la perte du
réfrigérant et des blessures.
Le test de pression doit être effectué par des
personnes qualifiées respectant les règles de
sécurité, à cause du danger lié à la pression.
Test d'étanchéité:
Effectuer un contrôle d'étanchéité selon l'EN 378-2
avec un équipement et unethode appropriée pour
identifier les fuites de joints externes.
Fonctionnement:
Faire un contrôle de l'étanchéité, vérifier que la charge
est suffisante et qu'il n'y a pas de flash gaz avant de
contrôler le fonctionnement du système.
Utilisation, charge du train thermostatique:
La température maxi du bulbe est limitée suivant les
valeurs:
Code de la
Charge
Charge
Température maxi
du bulbe
Z1/Z3, M1/M3,
N1/N3, C1/C3
MOP +120°C
M0/M2, C0/C2
liquide
+100°C
N0/N2, B0/B2
liquide
+80°C
Attention:
Les détendeurs avec charge gaz et fonction MOP
fonctionnent correctement seulement si la
température du bulbe est inférieure à celle de la tête
et du capillaire (voir Fig. 5). Un disfonctionnement
apparaît si la tête devient plus froide que le bulbe
(pression d'aspiration trop faible et surchauffe
élevée).
Réglages d'usine:
Le tableau ci-dessous indique leglage usine de la tige
d’ajustement de la surchauffe et affiche le nombre de
tours en sens horaire à partir de la pleine ouverture.
Code de la
Charge
Nombre de
tours
Code de la
Charge
Nombre de
tours
Z1/Z3
+5.5
-
-
M1/M3
+2.5
M0/M2
+2.5
N1/N3
+5.5
N0/N2
+4.5
-
-
B0/B1
+3.5
C1/C3
+1.5
C0/C2
+3
TIH avec des réfrigérants hors standard:
Les réfrigérants suivants peuvent être utilisés avec les
charges standard disponibles, en modifiant le réglage
d’usine de la surchauffe. Le re-réglage dépend to de la
température d’évaporation: le tableau suivant peut
servir de base de réglage:
Réfrigérant
Code
de la
Charge
Température d'évaporation
(°C)
+5
0
-10
-20
-30
Nombre de tours
R32
-1
0
0
0
-
R452B
+2.5
+2.5
+2.5
+2.5
-
R454B
+3
+3
+3
+3
-
R450A
+2.5
+2
+1
+0.5
-
R454C
0
0
0
0
-
R454C
+0.5
+0.5
0
-0.5
-
R1234YF
0
0
0
+0.5
-
R1234YF
0
0
0
+1
-
R454A
-2
-2
-1
-0.5
0
R455A
+1.5
+1.5
+1.5
+1.5
+1.5
Note1: Un changement de réglage de la surchauffe
statique modifie le point MOP en sens inverse.
Note2: TIH pour R134a: les modèles avec MOP
(modèles M1*) doivent pas êtres utilisés avec le
R450A.
Attention: Au maximum 12 tours de réglage
sont possibles de la butée arrière vers la butée avant.
Un excès de force sur la vis peut entraîner une
détérioration.
Fig. 7
Note:
+ = rotation en sens horaire
- = rotation en sens anti horaire
Réglage de la surchauffe:
Si la surchauffe doit être modifiée, procéder comme
suit:
1. Enlever le capot d’étanchéité situé sur le bas.
2. Tourner la vis de réglage dans le sens horaire pour
augmentation de surchauffe et sens inverse pour
diminution.
Modification de la surchauffe (K) par tour en
fonction de la température d’évaporation et du fluide
réfrigérant:
Réfrigérant/
Type
Température d'évaporation (°C)
-30
-20
-10
0
+5
R410A
1.3
1.0
0.8
0.6
0.5
R32
1.3
1.0
0.7
0.6
0.5
R452B
1.4
1.1
0.8
0.6
0.6
R454B
1.5
1.1
0.8
0.6
0.6
R407C
2.3
1.6
1.2
0.9
0.8
R448A
2.0
1.5
1.1
0.9
0.8
R449A
2.0
1.5
1.1
0.9
0.8
R134a
-
2.5
1.8
1.4
1.2
R513A
-
2.3
1.7
1.3
1.2
Un temps de 15 min est nécessaire après le réglage
pour obtenir une stabilisation.
3. La surchauffe doit être lue suivant la méthode Fig. 6.
4. Remettre en place et serrer correctement le capot
d’étanchéité (serrage manuel).
Service / Maintenance:
Le TIH défectueux doit être remplacé, il ne peut pas
être réparé.
Informations techniques:
Pression maximale de
fonctionnement PS
46 bar
Pression d’essai d’usine PT
50.6 bar
Température du fluide TS
-40…+70°C
Dimensions
Fig. 8
