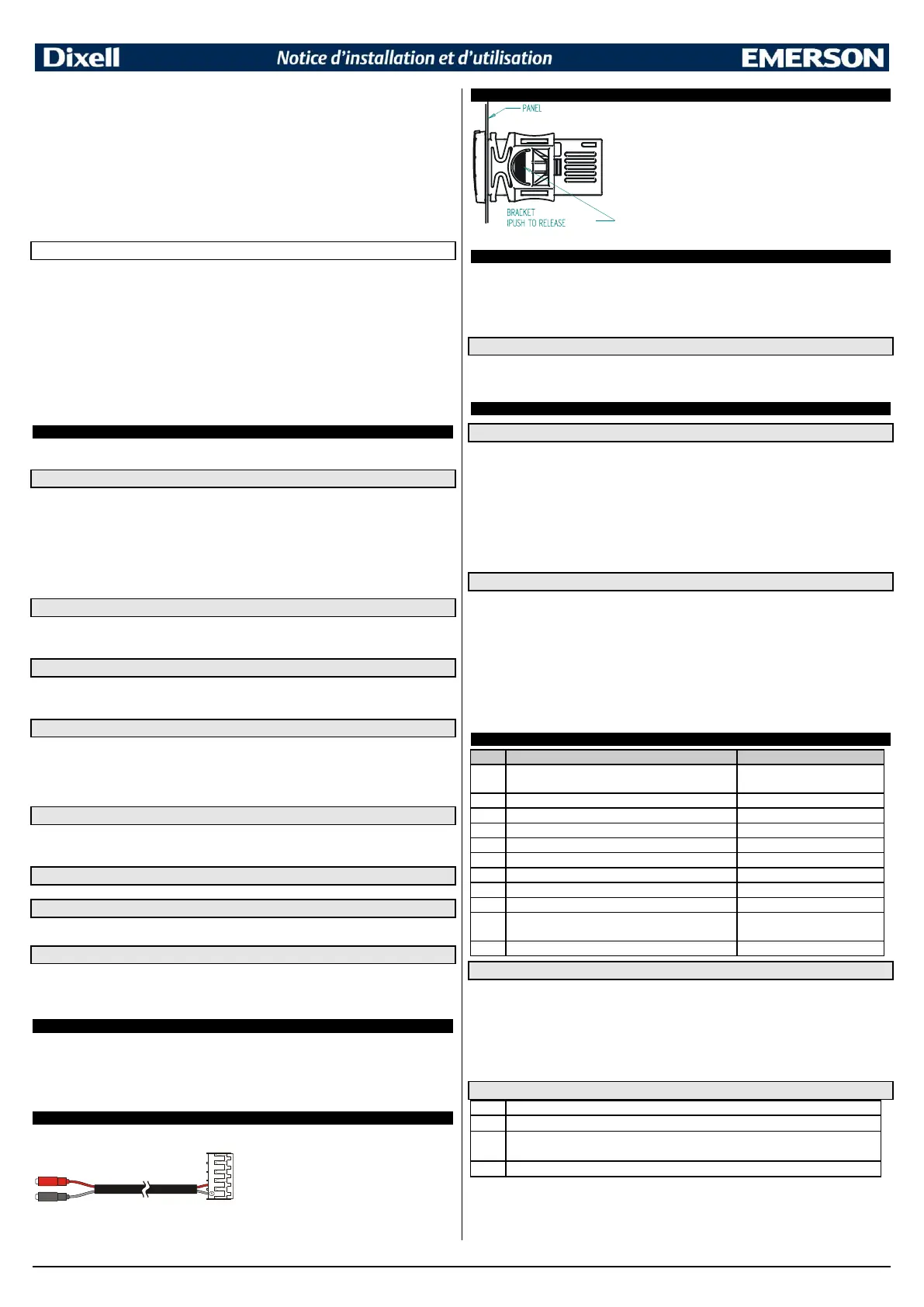

1593038010 XR20CH FR r1.0 27.05.2014 XR20CH 3/4
nPS Nombre de switch pression (0÷15) : Nombre d'activations du switch pression pendant
le temps “did”, avant la signalisation d'une alarme (I1F = PAL).
Si le nombre d'activations nPS est atteint pendant la durée did, éteindre le
régulateur puis le rallumer pour redémarrer la régulation normale.
Odc Etat des compresseurs quand une porte est ouverte : no, Fan = normal CPr, F_C =
compresseur OFF.
rrd Redémarrage sorties après alarme doA : yES = sorties activées avec l'alarme doA ; no
= sorties non affectées par l’alarme doA.
HES Augmentation de la température durant le cycle économie d'énergie (-30.0°C 
30.0°C / -22  86°F). Indique l'augmentation de la valeur du point de consigne durant le
cycle économie d'énergie.
DIVERS
Adr Adresse série (1÷244). Indique l'adresse du régulateur quand il est connecté à un
système de supervision compatible Modbus.
PbC Type de sonde : permet de choisir la sonde utilisée par le régulateur: PtC = sonde PTC,
ntC = sonde NTC.
onF Activation touche on/off: nu = désactivé; oFF = activé; ES = ne pas sélectionner.
dP1 Affichage de la valeur de la sonde d'ambiance.
dP3 Affichage de la valeur de la troisième sonde – En option.
dP4 Affichage de la valeur de la quatrième sonde.
rSE Point de consigne réel (en lecture uniquement) : affiche le point de consigne pendant le
cycle d’économie d’énergie ou durant le cycle continu.
rEL Version software (en lecture uniquement).
Ptb Table des paramètres (en lecture uniquement).
8. ENTREE DIGITALE (ACTIVEE AVEC P3P = N)
L'entrée digitale contact libre est programmable de manières différentes grâce au paramètre
"i1F".
8.1 ENTREE SWITCH DE PORTE (i1F=dor)
Indique l'état de la porte ainsi que celui de la sortie relais correspondante grâce au paramètre
"odc" :
no, Fan = normal (aucun changement)
CPr ; F_C = compresseur OFF
Quand une porte est ouverte, après le temps paramétré en "did", la sortie alarme est activée et
le message "dA" s'affiche et la régulation redémarre si rrd = yES. L'alarme s'arrête dès que
l'entrée digitale externe est à nouveau désactivée. Lorsque la porte est ouverte, les alarmes
haute et basse température sont désactivées.
8.2 ALARME GENERIQUE (i1F=EAL)
Quand l’entrée digitale est activée, le régulateur attend la temporisation "did" avant de signaler le
message d’alarme “EA”. L’état des sorties ne change pas. L’alarme sera arrêtée juste après la
désactivation de l’entrée digitale.
8.3 MODE ALARME SERIEUSE (i1F= bAL)
Quand l’entrée digitale est activée, le régulateur attend la temporisation "did" avant de signaler le
message d’alarme “CA.”Les sorties relais sont désactivées.
L’alarme sera arrêtée juste après la désactivation de l’entrée digitale.
8.4 SWITCH PRESSION (i1F=PAL)
Si durant l'intervalle de temps paramétré en "did" le switch pression atteint le nombre d'activation
configuré en "nPS", le message d'alarme pression "CA" s'affiche. Le compresseur et la
régulation s'arrêteront. Quand l'entrée digitale est ON, le compresseur est toujours OFF.
Si le nombre d'activations nPS a été atteint pendant le temps "did", éteindre le régulateur
puis le rallumer pour redémarrer une régulation normale.
8.5 DEMARRAGE DEGIVRAGE (i1F=dFr)
Démarre un dégivrage si les bonnes conditions sont réunies. A la fin du dégivrage, la régulation
normale redémarre uniquement si l'entrée digitale est désactivée. Sinon le régulateur attend que
le temps de sécurité "MdF" soit expiré.
8.6 INVERSION DU TYPE D'ACTION : CHAUD – FROID (i1F=Htr)
Cette fonction permet d'inverser la régulation du régulateur : de froid vers chaud et inversement.
8.7 ECONOMIE D'ENERGIE (i1F=ES)
La fonction Economie d'Energie permet de changer la valeur du point de consigne pour qu'elle
soit le résultat de SET + HES. Cette fonction est activée tant que l’entrée digitale est activée.
8.8 POLARITE ENTREE DIGITALE
La polarité de l'entrée digitale dépend du paramètre "I1P":
CL = l'entrée digitale est activée par la fermeture du contact ;
OP = l'entrée digitale est activée par l'ouverture du contact.
9. LIGNE SERIE TTL – POUR SYSTÈME DE SUPERVISION
Le connecteur HOT KEY permet grâce au module externe TTL/RS485 XJ485-CX de raccorder le
régulateur à des systèmes de supervision compatibles ModBUS-RTU tels que les systèmes
Dixell X-WEB500/3000/300.
Le même connecteur HOT KEY est utilisé pour charger ou décharger la liste des paramètres de
la clé de programmation "HOT KEY".
10. SORTIE X-REP – EN OPTION
En option, l'afficheur déporté X-REP peut être raccordé au régulateur grâce au connecteur HOT
KEY. La sortie X-REP EXCLUT la connexion série.
Pour connecter le régulateur au X-REP,
utiliser le câble CAB-51F(1m) ou CAB-
52F(2m) ou CAB-55F(5m).
11. INSTALLATION ET MONTAGE
Le XR20CH se monte en façade dans une découpe de
29x71 mm et se fixe à l'aide des pattes spéciales qui sont
fournies.
La gamme de température autorisée pour un
fonctionnement correct de l'appareil est de 0  60°C. Ne
pas l'installer dans un endroit soumis à de fortes
vibrations, à des gaz corrosifs, à des poussières ou une
humidité excessives. Les mêmes recommandations
s'appliquent aux sondes. Laisser l'air circuler autour des
fentes d'aération.
12. RACCORDEMENTS ELECTRIQUES
Ce régulateur est équipé d'un bornier à vis pour raccorder des câbles d'une section allant jusqu'à
2,5 mm
2
. Avant de raccorder les câbles, s'assurer que l'alimentation électrique est en rapport
avec cet appareil. Séparer le cheminement du câble de sonde de celui d'alimentation, des
raccordements des sorties et de la puissance. Respecter la tension maximale de chaque relais.
En cas de tension supérieure, utiliser un relais extérieur.
12.1 RACCORDEMENT DES SONDES
Les sondes doivent être montées l'embout vers le haut afin de prévenir l'éventuelle pénétration
de liquide. Il est recommandé de placer les sondes loin de courants d'air, pour une lecture
correcte de la température de la chambre froide.
13. UTILISATION DE LA CLE DE PROGRAMMATION “HOT KEY”
13.1 CHARGEMENT (DU RÉGULATEUR VERS LA “HOT KEY”)
1. Programmez le régulateur à partir du clavier.
2. Quand le régulateur est allumé, insérer la "Hot Key" et appuyer sur la touche o; le
message "uPL" s'affiche suivi de "End" qui clignote.
3. Appuyer sur "SET", "End" s'arrête de clignoter.
4. Eteignez le régulateur, retirez la Hot Key, puis rallumez l’instrument.
NOTE : le message "Err" s'affiche pour une programmation défectueuse. Dans ce cas, appuyer
sur la touche o si vous voulez recommencer le chargement ou retirez la Hot Key si vous désirez
abandonner l'opération.
13.2 DÉCHARGEMENT (DE LA “HOT KEY” VERS LE RÉGULATEUR)
1. Eteignez le régulateur.
2. Insérez la Hot Key programmée dans le connecteur 5 PIN et rallumez le régulateur.
3. La liste des paramètres est automatiquement déchargée dans la mémoire du régulateur et
le message doL clignote suivi de "End" clignotant.
4. Après 10 secondes, le régulateur redémarre avec la liste des nouveaux paramètres.
5. Retirez la Hot Key.
NOTE : le message "Err" s'affiche pour une programmation défectueuse. Dans ce cas, éteindre
puis rallumer le régulateur si vous voulez recommencer le déchargement ou retirez la Hot Key si
vous désirez abandonner l'opération.
14. SIGNAUX D'ALARME
Mess.
Cause
Sortie
"P1"
Défaut sonde d'ambiance
Sortie compresseur en fonction
des paramètres "COn" et COF".
"P3"
Défaut troisième sonde
Sorties inchangées.
"P4"
Défaut quatrième sonde
Sorties inchangées.
"HA"
Alarme haute de température
Sorties inchangées.
"LA"
Alarme basse de température
Sorties inchangées.
"HA2"
Alarme haute température du condenseur
En fonction du paramètre “Ac2”
"LA2"
Alarme basse température du condenseur
En fonction du paramètre “bLL”
“EA”
Alarme externe
Sorties inchangées.
“CA”
Alarme sérieuse externe (i1F=bAL)
Toutes les sorties OFF.
“dA”
Ouverture de porte
Sortie compresseur en fonction
du paramètre “rrd”
“CA”
Alarme switch pression (i1F=PAL)
Toutes les sorties OFF
14.1 RETABLISSEMENT DES ALARMES
Alarmes sonde "P1" (défaut de sonde), "P3" et "P4" : elles s'arrêtent automatiquement quelques
secondes après que la sonde redémarre une opération normale. Vérifier les connexions avant de
remplacer la sonde.
Alarmes température "HA", "LA" "HA2" et "LA2" : elles s'arrêtent automatiquement dès que la
température du régulateur revient à des valeurs normales.
Les alarmes "EA" et "CA" (avec i1F = bAL) se rétablissent dès que l'entrée digitale est
désactivée.
14.2 AUTRES MESSAGES
Pon
Clavier déverrouillé
PoF
Clavier verrouillé
noP
En mode programmation : aucun paramètre présent dans Pr1
Sur l'afficheur ou en dP2, dP3, dP4 : la sonde sélectionnée n'est pas disponible.
noA
Pas d'alarmes enregistrées
