Emerson Dixell XR20CH User Manual

1595038010 XR20CH TD r1.0 27.05.2014 XR20CH 4/4

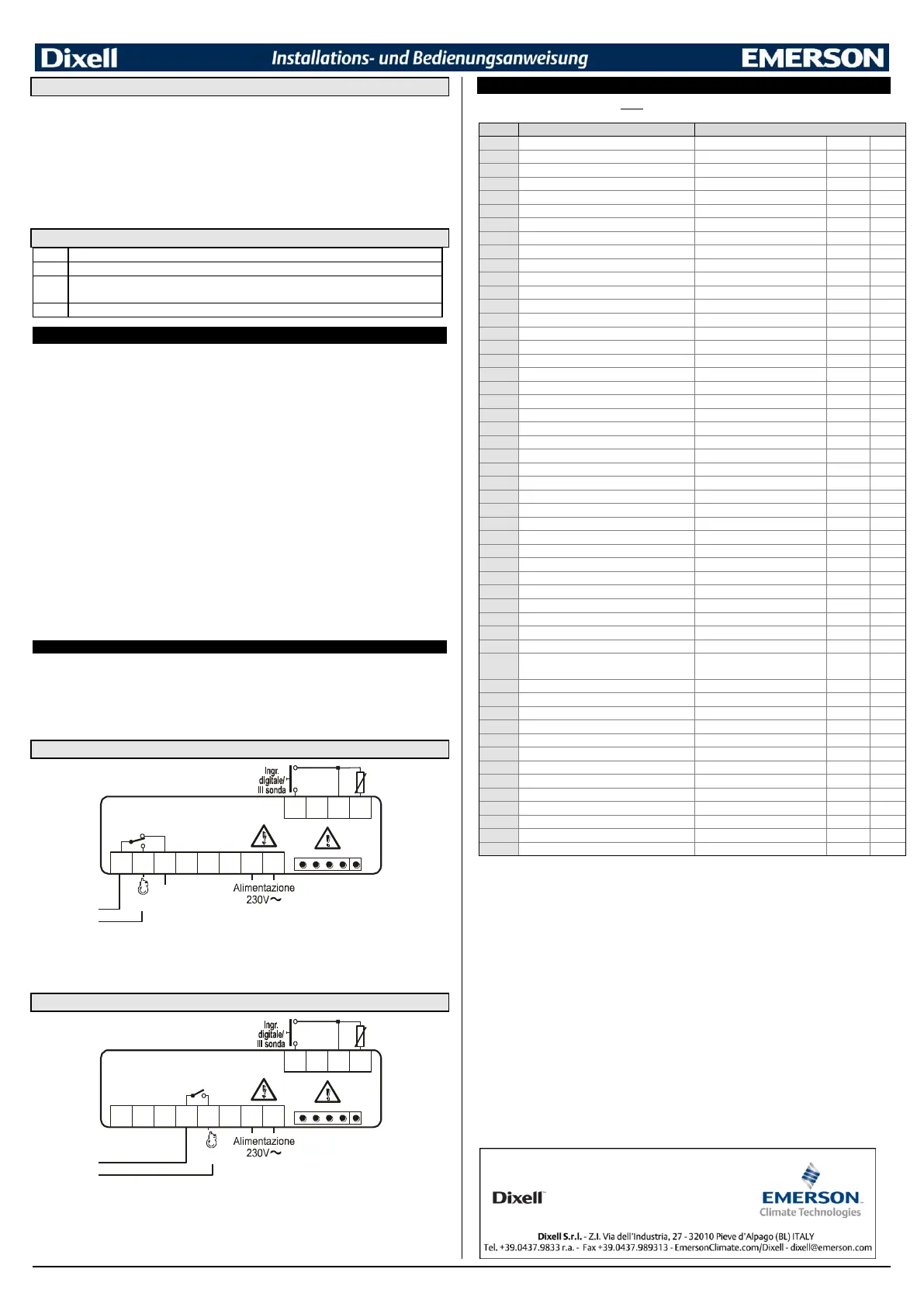

14.1 QUITTIEREN DER ALARME
Die Fühler-Alarme "P1" bis "P4" werden erst nach einigen Sekunden, nachdem der
Fehler aufgetreten ist, angezeigt. Sobald der Fehler behoben ist, wird die Meldung
nach einigen Sekunden automatisch quittiert. Bitte überprüfen Sie, vor einem ev.
Austausch des Fühlers, zuerst deren Anschlüsse.
Die Temperatur-Alarme "HA", "LA", "HA2" und "LA2", werden automatisch quittiert,
sobald die Alarm-Bedingungen nicht mehr bestehen oder wenn eine Abtauung
beginnt.
Die Alarme EA und CA bleiben aktiv, Solange der digitale Eingang aktiviert ist. Wenn
der dig. Eingang als Pressostat-Eingang konfiguriert wurde (i1F=bAL) muss das
Gerät manuell aus- und wieder eingeschaltet werden.
14.2 ANDERE MELDUNGEN
Pon
Die Tastatur ist freigegeben
PoF
Die Tastatur ist blockiert
noP
Während der Programmierung: kein Par. in der Ebene Pr1
Im Display oder in dP2, dP3, dP4: Fühler ist nicht aktiviert
noA
Keine gespeicherten Alarme
15. TECHNISCHE DATEN
Gehäuse: ABS selbstverlöschend.
Abmessungen: Front 80x38 mm; Tiefe 62mm;
Montage: Tafeleinbau-Gerät für Ausschnitt 71x29 mm.
Schutzart: IP20
Frontschutzart: IP65
Anschlüsse: Schraubklemmen für Leiterdurchmesser  2,5mm
2
Spannungsversorgung: gemäss Modell: 12Vac/dc, 24Vac/dc, 230Vac, 110Vac
jeweils 10% 50/60Hz
Leistungsaufnahme: 3VA max
Anzeige: drei Ziffern, LED rot, Höhe 14,2 mm.
Eingänge: bis 3x PTC-Fühler oder NTC-Fühler; Digitaler Eingang: potentialfrei
Relais-Ausgänge: siehe Anschlusspläne
Verdichter: 8(3) A 250Vac und optional 20(8)A 250Vac
Akustischer Alarm: optional
Datenspeicherung: nicht flüchtiger Speicher (EEPROM)
Aktionsart: 1B; Verschutzungsgrad: 2 ; Software-Klasse: A;
Spannungsimpuls: 2500V; Kategorie-Überspannung: II;
Umgebungstemperatur für Betrieb: 0..60 °C; Lager-Temperatur: -25..60 °C.
Rel. Feuchte: 2085% (ohne Kondensierung)
Mess-Bereich: PTC-Fühler -50 bis 150 °C; NTC-Fühler -40 bis 110 °C
Auflösung: 0,1 K oder 1 K oder 1 °F (vorgebbar)
Genauigkeit bei 25°C: 0,1 °C, 1 Ziffer
16. ANSCHLUSS-PLAN
Wenn der Ausgang für X-REP vorgesehen ist (der TTL-Anschluss ist deaktiviert und
für den Anschluss der externen Anzeige reserviert) lautet die Bestell-Nummer:
XR20CH- xx2xx, XR20CH –xx3xx; XR20CH –xx6xx; XR20CH –xx7xx;
Wenn der digitale Eingang für einen 3. Fühler konfigurierbar ist, lauten die
Bestellnummern: XR20CH- xx4xx, XR20CH –xx5xx; XR20CH –xx6xx; XR20CH –
xx7xx; Verdrahtungspläne jeweils abhängig von der bestellten Version:
16.1 XR20CH – VERDICHTER 8A
N.C.
1 2 3 6 7
9 10 11 12
Comp
Termost.
8
Hot Key/IV sonda
TTL opp. X-REP
8(3)A250V
Linea
Bei 9-40Vdc, 12Vac/dc, 24Vac/dc, 110Vac und 230Vac: Anschlüsse 7 und 8.
Termostat.: Fühler 1, standardmässig der Raumfühler (Klemme 11 und 12)
Digitaler Eingang: Klemme 9 und 11 (od. 3. Fühler)
16.2 XR20CH – VERDICHTER 20A
4 5 6 7
9 10 11 12
Comp
Termost.
8
Hot Key/IV sonda
TTL opp. X-REP
20(8)A250V
Linea
Bei 9-40Vdc, 12Vac/dc, 24Vac/dc, 110Vac und 230Vac: Anschlüsse 7 und 8.
Termostat.: Fühler 1, standardmässig der Raumfühler (Klemme 11 und 12)
Digitaler Eingang: Klemme 9 und 11 (od. 3. Fühler)
17. PARAMETER – WERKSVORGABEN
Die Parameterliste ersetzt nicht das gesamte Handbuch ! Eine ausführliche
Erläuterung der Parameter finden Sie im Kapitel „Parameter-Beschreibung“.
Label
Beschreibung
Vorgabe-Bereich
Vorgabe
Ebene
SEt
Sollwert
LS - US
-5.0
- - -
Hy
Hysterese für Verdichter-Regelung
(0,1°C÷25,5°C) (1°F÷45°F)
2.0
Pr1
LS
Untere Vorgabegrenze für SET
(-55,0°C÷SET) (-67°F÷SET)
-50.0
Pr2
US
Obere Vorgabegrenze für SET
(SET÷150,0°C) (SET÷302°F)
110
Pr2
ot
Kalibrierung Fühler 1
(-12,0÷12,0°C) (-21÷21°F)
0.0
Pr1
P3P
1
Präsenz Fühler 3
n - Y
n
Pr2
o3
1
Kalibrierung Fühler 3
(-12,0÷12,0°C) (-21÷21°F)
0
Pr2
P4P
Präsenz Fühler 4
n - Y
n
Pr2
o4
Kalibrierung Fühler 4
(-12,0÷12,0°C) (-21÷21°F)
0
Pr2
odS
Regelverzögerung nach Inbetriebnahme
0÷255 (min.)
0
Pr2
AC
Mindestausschaltdauer des Verdichter
0÷50 (min.)
1
Pr1
CCt
Dauer für Schockgefrieren
0÷24.0h
0.0
Pr2
CCS
Sollwert für Schockgefrieren
(-55.0÷150,0°C) (-67÷302°F)
-5
Pr2
Con
Verdichter EIN bei Fühler-Fehler
0÷255 (min.)
15
Pr2
CoF
Verdichter AUS bei Fühler-Fehler
0÷255 (min.)
30
Pr2
CH
Regelwirkung kühlen/heizen
CL÷Ht
cL
Pr1
CF
Masseinheit: Celsius , Fahrenheit
°C - °F
°C
Pr2
rES
Auflösung (bei °C) : dez. oder Integer
dE – in
dE
Pr1
dLy
Anzeige-Verzögerung der Temperatur
0 ÷ 20M0 (120) (10 sec.)
0
Pr2
IdF
Abtau-Intervalle
0÷120 (Std.)
8
Pr1
MdF
Abtaudauer
0÷255 (min.)
20
Pr1
dFd
Anzeige während der Abtauung
rt - it - SEt- dEF
it
Pr2
dAd
Anzeigeverzögerung nach Abtauung
0÷255 (min.)
30
Pr2
ALC
Alarm-Konfiguration : relativ / absolut
rE – Ab
Ab
Pr2
ALU
Hoch-Temperatur Alarm
0,0÷50,0°C rel. o ALL÷150°C
110
Pr1
ALL
Tief-Temperatur Alarm
0.0÷50°C rel. o -55÷ALU
-50.0
Pr1
AFH
Alarm-Hysterese
(0,1°C÷25,5°C) (1°F÷45°F)
1
Pr2
ALd
Temperatur-Alarm Verzögerung
0÷255 (min.)
15
Pr2
dAo
Alarm-Verzögerung nach Einschalten
0÷24.0h
1.3
Pr2
AP2
Fühler-Auswahl
nP; P1; P2; P3; P4
P4
Pr2
AL2
Tief-Alarm Kondensator
(-55 ÷ 150°C) (-67÷ 302°F)
-40
Pr2
AU2
Hoch-Alarm Kondensator
(-55 ÷ 150°C) (-67÷ 302°F)
110
Pr2
AH2
Alarm-Hysterese für AL2 und AU2
[0,1°C ÷ 25,5°C] [1°F ÷ 45°F]
5
Pr2
Ad2
Alarm-Verzögerung Kondensator
0 ÷ 254 (min.) , 255=nU
15
Pr2
dA2
Alarm-Verzögerung nach Einschalten K.
0 ÷ 24H0(144)
1,3
Pr2
bLL
Verdichter AUS Tief-Alarm Kondensator
n(0) - Y(1)
n
Pr2
AC2
Verdichter AUS Hoch-Alarm Kondensator
n(0) - Y(1)
n
Pr2
i1P
Polarität des digitalen Eingang
OP – CL
cL
Pr1
i1F
Funktion des digitalen Eingang
EAL - bAL - PAL- dor- dEF-
AUS- Htr - FAn – ES
dor
Pr1
Did
Verzögerung des dig. Eingang
0÷255 (min.)
15
Pr1
nPS
Anzahl Pressostat-Schaltungen
0÷15
15
Pr2
OdC
Regelweise bei geöffneter Türe
no - FAn - CP - F-C
F-c
Pr2
rrd
Regelneustart bei Tür-Alarm
n – Y
y
Pr2
HES
Sollwert-Änderung
(-30°C÷30°C) (-54°F÷54°F)
0
Pr2
Adr
Serielle Adresse
0÷247
1
Pr2
PbC
Temperatur-Fühler Typ
PtC – ntC
ntc
Pr1
onF
EIN/AUS – Taste aktivieren mit OFF
nu, oFF; ES
nu
Pr2
dP3
1
Messwert Fühler 3
Nur Anzeige
--
Pr1
dP4
Messwert Fühler 4
Nur Anzeige
--
Pr1
rSE
Aktueller Sollwert
Nur Anzeige
--
Pr2
rEL
Firmware
Nur Anzeige
--
Pr2
Ptb
Nummer der Parameter-Tabelle
Nur Anzeige
--
Pr2
1
Nur bei Type: XR20CH–xx4xx, XR20CH–xx5xx; XR20CH–xx6xx; XR20CH–xx7xx
2
Nur bei Type: XR20CH–xx2xx, XR20CH–xx3xx; XR20CH–xx6xx; XR20CH–xx7xx
