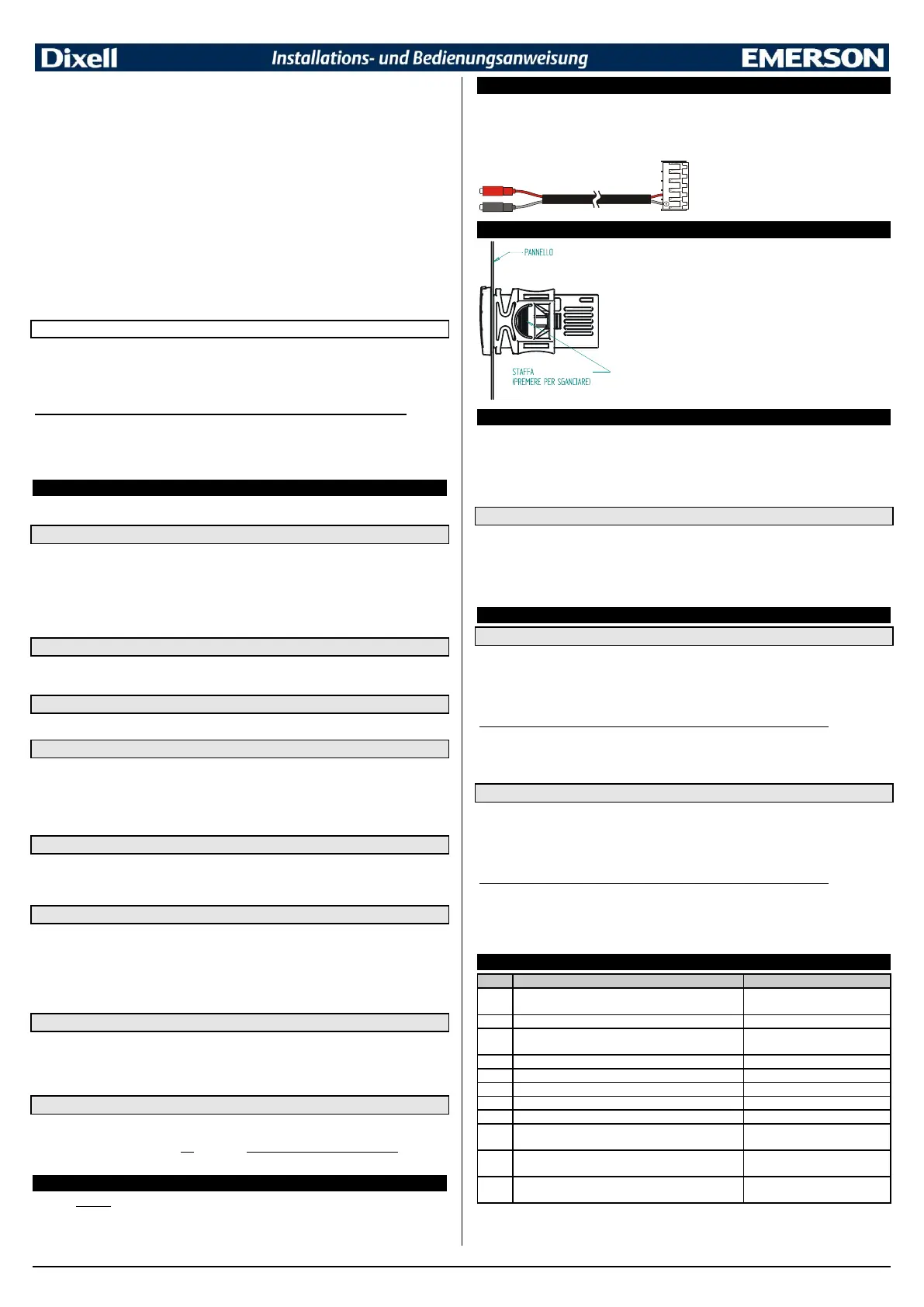

1595038010 XR20CH TD r1.0 27.05.2014 XR20CH 3/4
Bei i1F=dor: verzögerte Meldung bis Tür-Alarm „dA“ angezeigt wird.
Regelung gemäss Par. odC.
Con i1F=PAL erlaubte Pressostat-Schaltungen im Zeit-Intervall “did”:
sobald nPS Presssostat-Schaltungen im Zeitinervall did erreicht wurden, wird
„CA“ angezeigt und die Regelung gestoppt (Eigenschutz, z.B. bei Kältemittel-
Mangel). Der Regler muss aus- und wieder eingeschaltet werden, um diesen
Alarm zu quittieren.
nPS Anzahl Pressostat-Schaltungen: siehe Par. I1F=PAL und Par. did.
odc Regelweise unmittelbar nach Tür-Öffnung, also schon bevor Tür-Alarm
angezeigt wird ( Par. rrd beachten ! ):
nein = Regelung bleibt unverändert; Fan = nicht verwenden; CPr =Verdichter
AUS; F_C = nicht verwenden.
rrd Neustart der Regelung, nachdem Tür-Alarm (Verzögerungszeit did)
signalisiert wurde: Y = nachdem Tür-Alarm „dA“ angezeigt wird startet wieder
die normale Regelung; n = Regelung gemäss Par. odc.
HES Sollwert-Änderung (Differenz) für Energiespar-Betrieb, wenn Par. i1F=ES:
(-30,0°C ÷ 30,0°C / -22÷86°F) Erhöhung oder Senkung des Sollwerts SET um
die Differenz HES, solange der digitale Eingang 1 aktiviert ist. Polarität i1P
beachten !
SONSTIGES
Adr Serielle Adresse (0÷244)
Pbc Fühler-Typ vorgeben: (Ptc = PTC; ntc= NTC).
onF Die ON/OFF (Stand-By: EIN/AUS) – Taste aktivieren: nu = nicht aktiviert;
oFF = ON/OFF - Taste ist aktiviert und Regler kann via ON/OFF-Taste ein- und
ausgeschaltet werden (stand-by); ES = Nicht verwenden!
Nachstehende Parameter sind nur Auslese-Werte und nicht veränderbar:
dP3 Aktuelle Temperatur Fühler 3: z.B. Anzeige-Fühler für ext. Anzeige;
dP4 Aktuelle Temperatur Fühler 4: z.B. Kondensator-Fühler.
rSE Sollwert: Sollwert-Anzeige, während des Energie-Sparbetriebs SET+HES.
rEL Software-Version: (Release).
Ptb Parameter-Tabelle: (Werksnummer)
8. DIGITALER EINGANG (P3P=N)
Ein potentialfreier digitaler Eingang steht zur Verfügung. Diese kann via Parameter
“i1F” konfiguriert werden. Nur wenn Par. P3P=n.
8.1 TÜRKONTAKT (i1F=dor)
Sobald die Tür geöffnet wurde, wird gemäss Parameter “odc” geregelt:
no, FAN = Regelung wird unverändert fortgesetzt
CPr, F_C = Verdichter AUS
Nach der Verzögerungszeit “did” wird Tür-Alarm signalsiert. Es wird “dA” im Display
angezeigt. Der Alarm wird automatisch durch Schliesen der Tür quittiert. Wenn rrd = y
wird die Regelung wieder fortgesetzt, trotz Tür-Alarm. Die Temperatur-Alarme sind
während eines Tür-Alarms ausgeschlossen.
8.2 EXTERNER ALARM (i1F=EAL)
Nach der Verzögerungszeit “did” wird “EA” angezeigt. Die Regelung bleibt
unbeeinflusst. Automatische Quittierung des Alarms, sobald der dig. Eingang
deaktiviert wurde.
8.3 EXTERNER ALARM STOPPT DIE REGELUNG (i1F = bAL)
Nach der Verzögerungszeit “did” wird “CA” angezeigt. Die Regelung wird gestoppt!
Automatische Quittierung des Alarmi, sobald der dig. Eingang deaktiviert wurde.
8.4 PRESSOSTAT-ALARM (i1F=PAL)
Wenn es innerhalb der Zeit „did“ wenigstens „nPS“ Pressostat-Schaltungen gab, wird
Pressostat-Alarm ausgelöst. Es wird ebenfalls „CA“ angezeigt. Und auch hier wird die
Regelung gestoppt.
Um die Regelung wieder zu starten, muss der Regler kurz stromlos geschaltet
werden. Wenn der dig. Eingang immer noch aktiv ist, bleibt der Verdichter
ausgeschaltet.
8.5 HAND-ABTAUUNG EINLEITEN (i1F=dFr)
Über einen externen Schalter kann eine sofortige Abtauung eingeleitet werden. Es
kann jedoch sein, dass eine Handabtauung in gewissen Situationen nicht möglich ist.
Beispielsweise wenn es eine Abtauung kurz zuvor gab. Die Abtaudauer ist die Zeit
Par. MdF. Danach wird die normale Regelung fortgesetzt.
8.6 REGELWIRKUNG UMKEHREN: HEIZEN-KÜHLEN (i1F=Htr)
Solange der dig. Eingang aktiv ist, wird die Regelwirkung invertiert. D.h. das
Verdichter-Relais kann als Heiz-Relais verwendet werden. Die Schalthysterese Hy ist
beim Heizen negativ, also SET minus Hy zum Einschalten der Heizung und bei
erreichen des Sollwert Heizen abschalten. Achtung: die Abtau-Funktion und Gebläse-
Regelung bleiben auch während der Heiz-Wirkung aktiv. Wenn nur geheizt werden
soll und keine Abtauungen gewünscht sind, muss die Abtau-Funktion gestoppt
werden - also Par. MdF=0.
8.7 SOLLWERT-ERHÖHUNG ODER SENKUNG (i1F=ES)
Die Sollwert-Änderung wird über Parameter HES vorgegeben und kann negativ oder
positiv sein. Die Sollwert-Änderung ist aktiv, solange der digitale Eingang aktiv ist. Die
Sollwert-Änderung kann zum Energie-Sparen verwendet werden, wenn z.B. nachts
der Sollwert um 2 Grad erhöht werden soll. Oder man steuert den dig. Eingang extern
mit vorprogrammierter Echtzeituhr.
8.8 POLARITÄT DES DIGITALEN EINGANG
Polarität des dig. Eingangs: “i1P”. Bei Par. i1P=CL : aktiv bei geschlossenen Kontakt;
Bei Par. i1P=oP : aktiv bei geöffneten Kontakt.
Beispiel: i1F=dor und i1P=oP -> Bei geöffneten Kontakt „Türalarm“ und bei
geschlossenen Kontakt kein Türalarm. Bitte keine Spannung anlegen !
9. SERIELLE SCHNITTSTELLE TTL
Es ist geplant, dass über ein Adapter TTL auf RS485, Type XJ485-CX +
Verbindungskabel CAB/RS1, der Regler in ein ModBUS-RTU kompatibles System,
wie z.B. XWEB 500 eingebunden werden kann. Der Adapter wird am Anschluss mit
der Bezeichnung HOT-KEY eingesteckt.
10. AUSGANG „REP“ – IST OPTIONAL (EXT. ANZEIGE)
Wenn ein externes Anzeige-Gerät angeschlossen werden soll, muss das Gerät mit
dieser Option bestellt werden! Auf dem Aufkleber der Reglers mit dem
Verdrahtungsplan und den Kenndaten, ist die Bezeichnung REP angegeben.
Wenn ein X-REP verdrahtet wird, kann KEIN Aufzeichnungssystem mehr
angeschlossen werden.
Für den Anschluss der externen
Anzeige ist ein zuätzliches Kabel
erforderlich: CAB-51F(1m), CAB-
52F(2m), CAB-55F(5m).
11. INSTALLATION UND MONTAGE
Die Tafeleinbau-Geräte XR60C sind für einen
Ausschnitt 71x29 mm vorgesehen und werden mit
zwei Befestigungsbügel fixiert. Die
Befestigungsbügel von hinten aufschieben und
durchschieben bis beide Bügel fest einrasten.
Die Umgebungstemperatur für einen ein-wandfreien
Betrieb sollte zwischen 0 und 60 °C liegen.
Vermeiden Sie starke Vibrationen, aggressive
Gase, hohe Verschmutzung oder Feuchte. Für
ausreichende Belüftung der Kühlschlitze muss
gesorgt werden.
12. ELEKTRISCHE ANSCHLÜSSE
Schraubklemmen für Draht-Durchmesser von maximal 2,5 mm
2
. Bevor die
Spannungsversorgung angeschlossen wird, überprüfen Sie bitte, ob die Hilfsenergie
die für das Gerät vorgesehenen entspricht. Die Kabel von Eingängen müssen
getrennt von spannungsführenden Leitungen verlegt werden. Bitte belasten Sie die
Relais nicht mit höherer Leistungen als vorgegeben. Ansonsten schalten Sie bitte
Schütze nach.
12.1 FÜHLER
Die Fühler-Spitze sollte bei Montage jeweils nach oben zeigen, um das Ansammeln
von Flüssigkeiten oder Kondenswasser zu verhindern. Es wird empfohlen die Raum-
Fühler nicht in Luftströmungen zu platzieren, um die korrekte mittlere Raum-
Temperatur zu erfassen. Wir empfehlen die neue Generation NTC-Fühler Typ
SN7PK150 und SN7PK300, welche komplett Kunststoff-vergossen (wasserdicht)
sind.
13. PROGRAMMIER – KARTE “HOT-KEY”
PARAMETER IN DEN HOT-KEY ÜBERTRAGEN
1. Die gewünschten Parameterwerte im Regelgerät vorgeben.
2. Den HOT-KEY in die vorgesehene Position einstecken. Das Regelgerät
muss hierbei eingeschalten sein ! Danach 1x die HOCH-Taste betätigen.
Einige Sekunden steht in der Anzeige “uPL” (= upload).
3. Der "Hot Key" kann nach ca. 10 Sekunden entfernt werden.
Am Ende der Datenübertragung sind folgende Meldungen möglich:
“end “ für eine korrekte Datenübertragung.
“err” für eine gescheiterte Datenübertragung. In diesem Fall bitte nochmals
die HOCH-Taste betätigen, um den Vorgang zu wiederholen. Wenn Sie den
Vorgang abbrechen möchten, den “Hot Key” einfach entfernen.
PARAMETER VOM HOT-KEY IN DAS REGELGERÄT ÜBERTRAGEN
1. Das Regelgerät ausschalten oder in stand-by setzen.
2. Den HOT-KEY in die vorgesehene Position einstecken.
3. Das Regelgerät wieder einschalten! Der DOWNLOAD startet und es wird
“doL” angezeigt.
4. Der "Hot Key" kann nach ca. 10 Sekunden entfernt werden.
Am Ende der Datenübertragung sind folgende Meldungen möglich:
“end “ für eine korrekte Datenübertragung.
“err” für eine gescheiterte Datenübertragung. In diesem Fall bitte
nochmals die HOCH-Taste betätigen, um den Vorgang zu wiederholen.
Wenn Sie den Vorgang abbrechen möchten, den “Hot Key” einfach
entfernen.
14. ALARM - MELDUNGEN
Raumfühler defekt oder fehlt
Verdichter-Regelung gemäss
Par. “COn” und “COF”
3. Fühler defekt oder fehlt
4. Fühler defekt oder fehlt
Kein Verflüssiger-Alarm
möglich
Hochtemperatur-Alarm – Raumtemperatur
Tieftemperatur-Alarm – Raumtemperatur
Hochtemperatur-Alarm – Kondensator
Tieftemperatur-Alarm – Kondensator
Regelungsstopp über digitalen Eingang
(i1F=bAL)
Türkontakt – Türe ist offen
Regelung gemäss Parameter
“odC” und „rdd“
Pressostat-Alarm (i1F=PAL)
