1598029000 XW30L-XW60LS CLD IT-GB-FR-SP-TD r2.1 23.09.2015 XW30L – XW60LS 4/20
Potenza assorbita: 5VA max.
Visualizzazione: tre cifre, LED rossi, altezza 14,2 mm.
Ingressi: 2 sonde NTC o PTC.
Ingresso digitale configurabile: contatti liberi da tensione.
Uscite su relè: corrente complessiva sui carichi MAX 20A
compressore: relè SPST 20(8) A, 250Vac
ventole: relè SPST 8(3) A, 250Vac
sbrinamento: relè SPDT 8(3) A, 250Vac
Buzzer: opzionale.
Uscita seriale: TTL standard; Protocollo di comunicazione: ModBus-RTU.
Mantenimento dati: su memoria non volatile (EEPROM).
Tipo di azione: 1B.
Situazione di polluzione: 2
Classe software: A.
Tensione impulsiva nominale: 2500V; Categoria di sovratensione: II.
Temperatura di impiego: 0÷60 °C.
Temperatura di immagazzinamento: -30÷85 °C.
Umidità relativa: 20÷85% (senza condensa).
Campo di misura e regolazione:
Sonda NTC: -40÷110°C (-40÷230°F);
Sonda PTC: -50÷150°C (-58÷302°F).
Risoluzione: 0,1 °C oppure 1°C o 1 °F.
Precisione a 25°C:: ±0,7 °C ±1 digit.

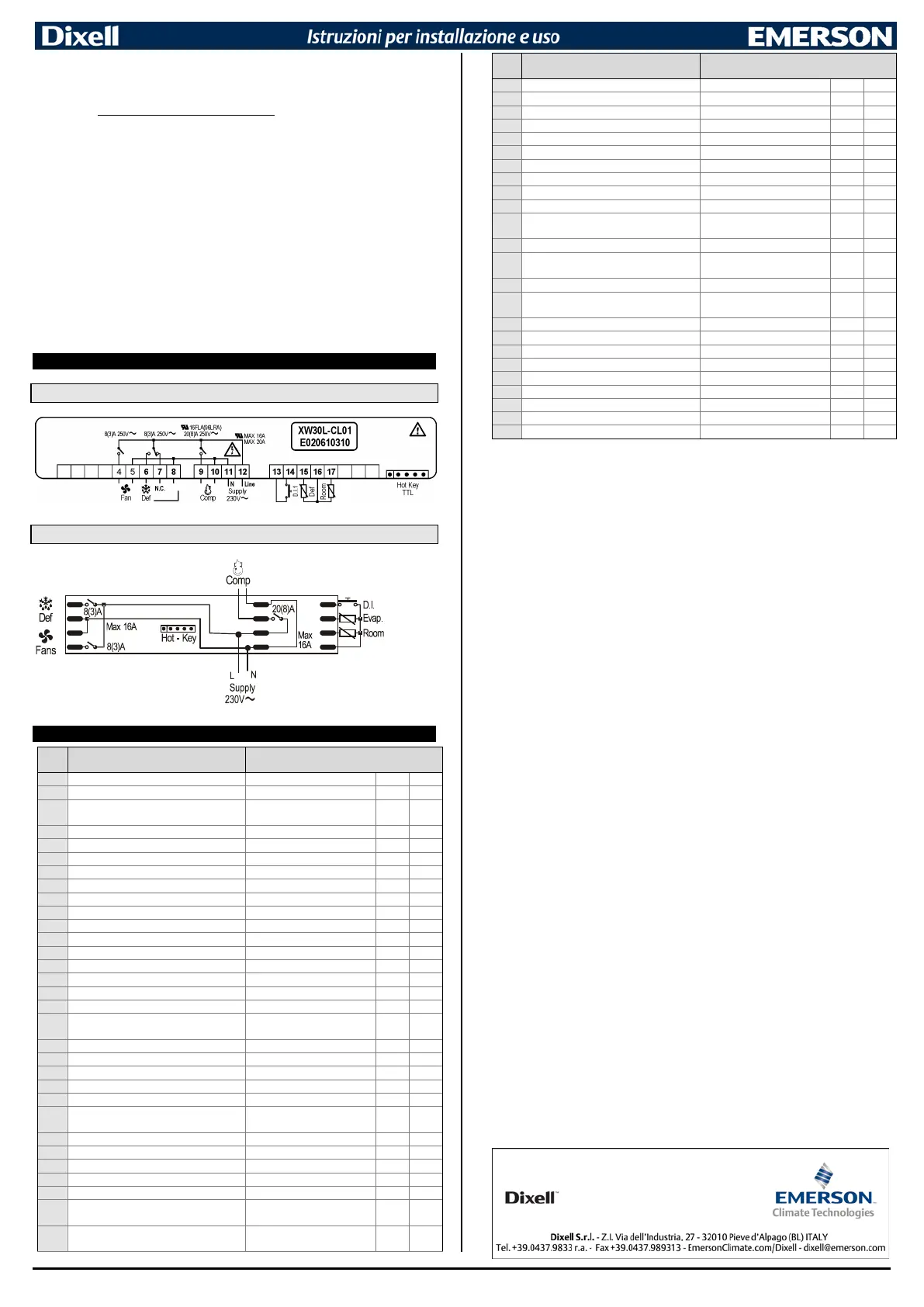

15. SCHEMI DI COLLEGAMENTO
15.1 XW30L - CL01
15.2 XW60LS - CL02
16. VALORI STANDARD
Label
Descrizione
Range
Valor
e
Liv
SEt
Set point
LS - US
-5.0
- - -
Hy
Isteresi regolazione compressore
(0,1°C÷25,5°C) (1°F÷45°F)
2.0
Pr1
LS
Set Point minimo
(-55,0°C÷SET) (-67°F÷SET)
-
30.0
Pr2
US
Set Point massimo
(SET÷150,0°C) (SET÷302°F)
20.0
Pr2
ot
Calibrazione sonda termostato (sonda 1)
(-12,0÷12,0°C) (-21÷21°F)
0
Pr2
P2P
Presenza sonda P2
n - Y
y
Pr2
oE
Calibrazione sonda evaporatore (sonda 2)
(-12,0÷12,0°C) (-21÷21°F)
0
Pr2
odS
Ritardo attivazione uscite al power on
0÷255 (min.)
0
Pr2
AC
Ritardo antipendolazione
0÷50 (min.)
1
Pr2
CCt
Durata ciclo continuo
0÷24.0h
0.0
Pr2
CCS
Set point ciclo continuo
(-55.0÷150,0°C) (-67÷302°F)
-5.0
Pr2
Con
Tempo compress. ON con sonda guasta
0÷255 (min.)
15
Pr2
CoF
Tempo compress. OFF con sonda guasta
0÷255 (min.)
30
Pr2
CF
Unità misura: Celsius , Fahrenheit
°C - °F
°C
Pr1
rES
Risoluzione (per °C) : decimale , intero
dE – in
dE
Pr1
Lod
Visualizzazione strumento
P1 - P2 - P3 - P4 - SEt - dtr
P1
Pr2
dLy
Ritardo visualizzazione temperatura
0 ÷ 20M0 (120) (10 sec.)
0
Pr2
tdF
Tipo di sbrinamento: resistenze ,
inversione
EL - in
EL Pr2
dtE
Temperatura fine sbrinamento
(-55÷50.0°C) (-67÷122°F)
8.0
Pr2
IdF
Intervallo fra i cicli di sbrinamento
0÷120 (ore)
6
Pr1
MdF
Durata massima sbrinamento
0÷255 (min.)
30
Pr1
dSd
Ritardo sbrinamento dalla chiamata
0÷255 (min.)
0
Pr2
dFd
Visualizzazione durante lo sbrinamento
rt - it - SEt- dEF
it
Pr2
dAd
Ritardo visualizz. temper. dopo
sbrinamento
0÷255 (min.)
30 Pr2
Fdt
Tempo sgocciolamento
0÷255 (min.)
0
Pr2
dPo
Sbrinamento al power-on
n – Y
n
Pr2
dAF
Ritardo sbrinamento dopo il congelamento
0÷24.0h
0
Pr2
FnC
Modalità funzionamento ventilatori.
C_n - O_n - C_Y - O_Y
c-n
Pr2
Fnd
Ritardo ventilatori dopo lo sbrinamento
0÷255 (min.)
10
Pr2
Fno
ritardo avvio ventilatori dopo avvio
compressore
0÷255 (min.) 1 Pr2
FCt
Delta temperatura per controllo ventole
intermittenti (0=off)
(0÷50°C) (0°F÷90°F)
10 Pr2
Label
Descrizione
Range
Valor
e
Liv
FSt
Temperatura blocco ventole
(-55÷50.0°C) (-67÷22°F)
2,0
Pr2
Fon
Tempo on con compressore spento
0÷15 (min.)
0
Pr2
FoF
Tempo off con compressore spento
0÷15 (min.)
0
Pr2
FSU
Modo funzionamento ventilatori
Std, Fon FOF
FoF
Pr2
ALC
Configurazione allarmi : relativi / assoluti
rE – Ab
rE
Pr2
ALU
Allarme di alta temperatura
0,0÷50,0°C rel. o ALL÷150°C
10
Pr2
ALL
Allarme di bassa temperatura
0.0÷50°C rel. o -55÷ALU;
10
Pr2
ALd
Ritardo allarme temperatura
0÷255 (min.)
10
Pr2
dAo
Esclusione allarme temperat. al power-on
0÷24.0h
2.0
Pr2
i1P
Polarità ingresso digitale
OP – CL
cL
Pr2
i1F
Funzione ingresso digitale
EAL-bAL-PAL-dor-dEF- AUS-
Htr - FAn – ES
EAL Pr2
did
Ritardo allarme da ingresso digitale
0÷255 (min.)
0
Pr2
nPS
Num. interventi d.i. per allarme
pressostato
0÷15
15 Pr2
OdC
Controllo per porta aperta
no - FAn - CP - F-C
no
Pr2
rrd
Ripartenza regolaz. con allarme porta
aperta
n – Y
y Pr2
HES
Incremento temperatura in Energy Saving
(-30°C÷30°C) (-54°F÷54°F)
0
Pr2
Loc
Abilitazione blocco tstiera
n; Y
n
Pr2
Adr
Indirizzo seriale
0÷247
1
Pr2
PbC
Selezione tipo sonda
PtC – ntC
ntc
Pr2
dP1
Visualizzazione sonda termostato
(valore sonda)
-
Pr2
dP2
Visualizzazione sonda evaporatore
(valore sonda)
-
Pr2
rSE
Valore set operativo
valore set
-
Pr2
rEL
Codice release firmware (solo lettura)
sola lettura
1.8
Pr2
Ptb
Idenficazione mappa EEPROM
sola lettura
-
Pr2
