10
Manual de Servicio EM
1.4 Partes y funcionamiento

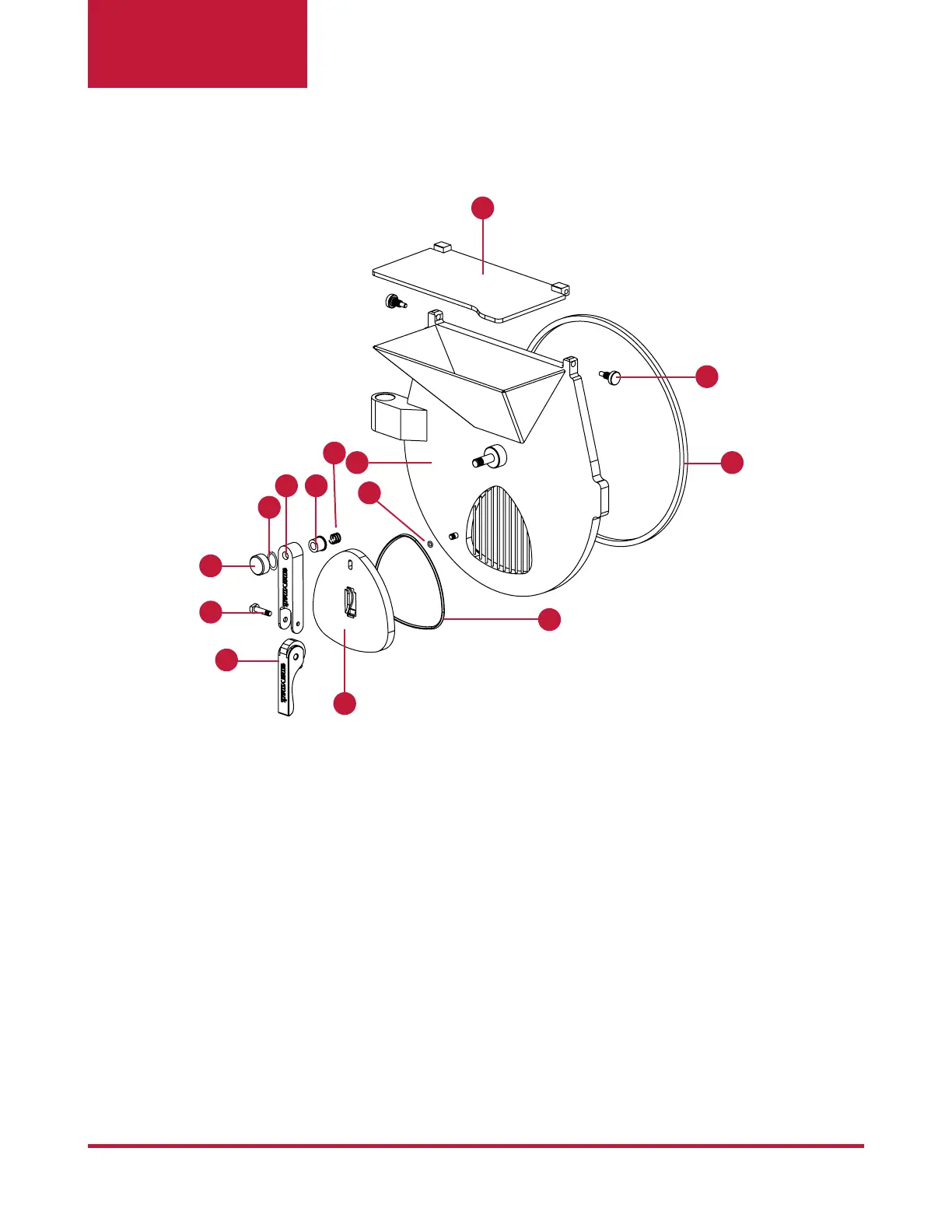

1.4.1 Cabeza
1. Cabeza: Cierra el cilindro y tiene una
entrada y salida para despachar el producto.
2. Buje columpio: Sirve para unir el colum-
pio a la cabeza y evitar fricción entre ambas
piezas.
3. Tuerca moleteada: Fija el columpio a la
cabeza.
4. Rondana de presión: Presiona el columpio
contra la cabeza.
5. Perno de columpio: Atornilla en columpio
al seguro del columpio.
6. O-Ring tapa extracción: Sirve para sellar la
tapa de extracción y evita el escurrimiento del
producto.
7. O-Ring cabeza: Sella la cabeza y evita el
escurrimiento del producto proveniente del
cilindro.
8. Tapa de extracción: Sirve para cerrar la
salida del producto.
9. Columpio: Sirve para abrir y cerrar la tapa
de extracción.
10. Puerta cabeza: Es la entrada del producto.
11. Resorte de columpio: Permite quitar con
mayor facilidad el columpio.
12. O-Ring tapa de extracción: Evita que se
dañe la tapa de extraccion.
13. Tornillo tapa de cabeza EM: Permite
ajustar la puerta de la cabeza.
14. Palanca seguro de puerta: Presiona para
cerrar y desliza la tapa de extraccion.
6
9
1
7
2
8
3
Cabeza EM-20
5
4
10
1
1
12
13
14
