EMERYMARK EMP 200 - Circuito Eléctrico

31

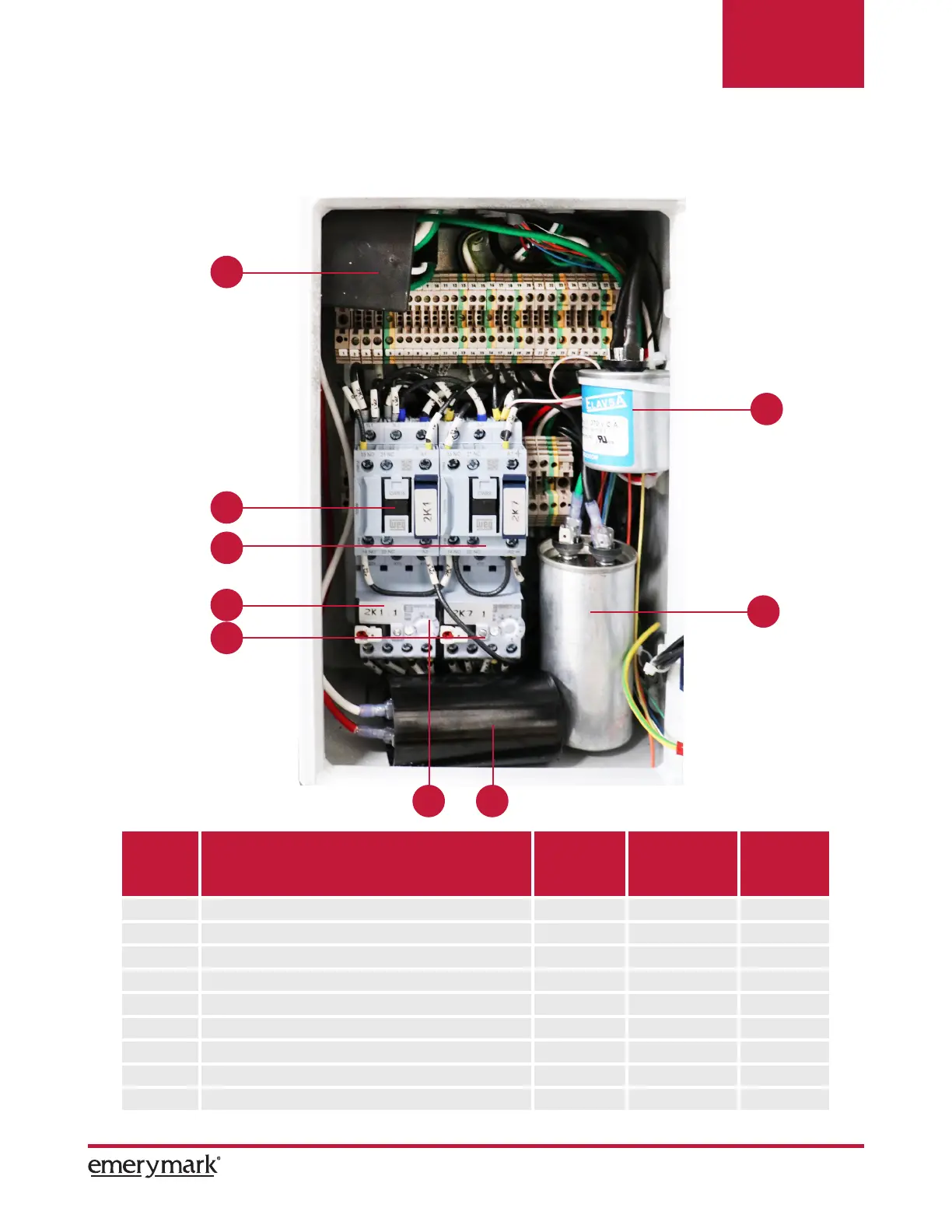

3.1.5 Circuito eléctrico
EMP-200
Mantenimiento
N. DE
PARTE
NOMBRE CANTIDAD CÓDIGO
EMP-200
MONOFÁSICA
CÓDIGO
EMP-200
TRIFÁSICA
1 CONTACTOR MAGNÉTICO 32A 1 204176 204176
2 CONTACTOR MAGNÉTICO 9A 1 204177 204177
3 PROTECTOR TÉRMICO 7-10 AMP 1 --- 204179
4 PROTECTOR TÉRMICO 22-32 AMP 1 204180 204180
5 CAPACITOR DE TRABAJO 5 MFD 1 204039 204039
6 PROTECTOR TÉRMICO 11-17 AMP 1 204184 ---
7 CAPACITOR DE ARRANQUE 189-227 MFD 1 204030 ---
8 RELAY PARA COMPRESOR 1 204200 ---
9 CAPACITOR DE TRABAJO 25 MFD 1 204035 ---
1
2
3
4
5
6 7
8
9
