1.2.1 Conexiones eléctricas
Los modelos EMP500, EMP1500 Y EMP3000 requieren una conexión trifásica a 220 Volts El
modelo EMP200 requiere de una conexión monofásica o trifásica a 220 Volts, según su prefe-
rencia.
Para poder conectar las máquinas al suministro eléctrico, usted necesita instalar la clavija co-
rrespondiente según su equipo:
ADVERTENCIA:
Cerciórese de que la clavija a instalar no este conectada al suministro eléctrico.
!

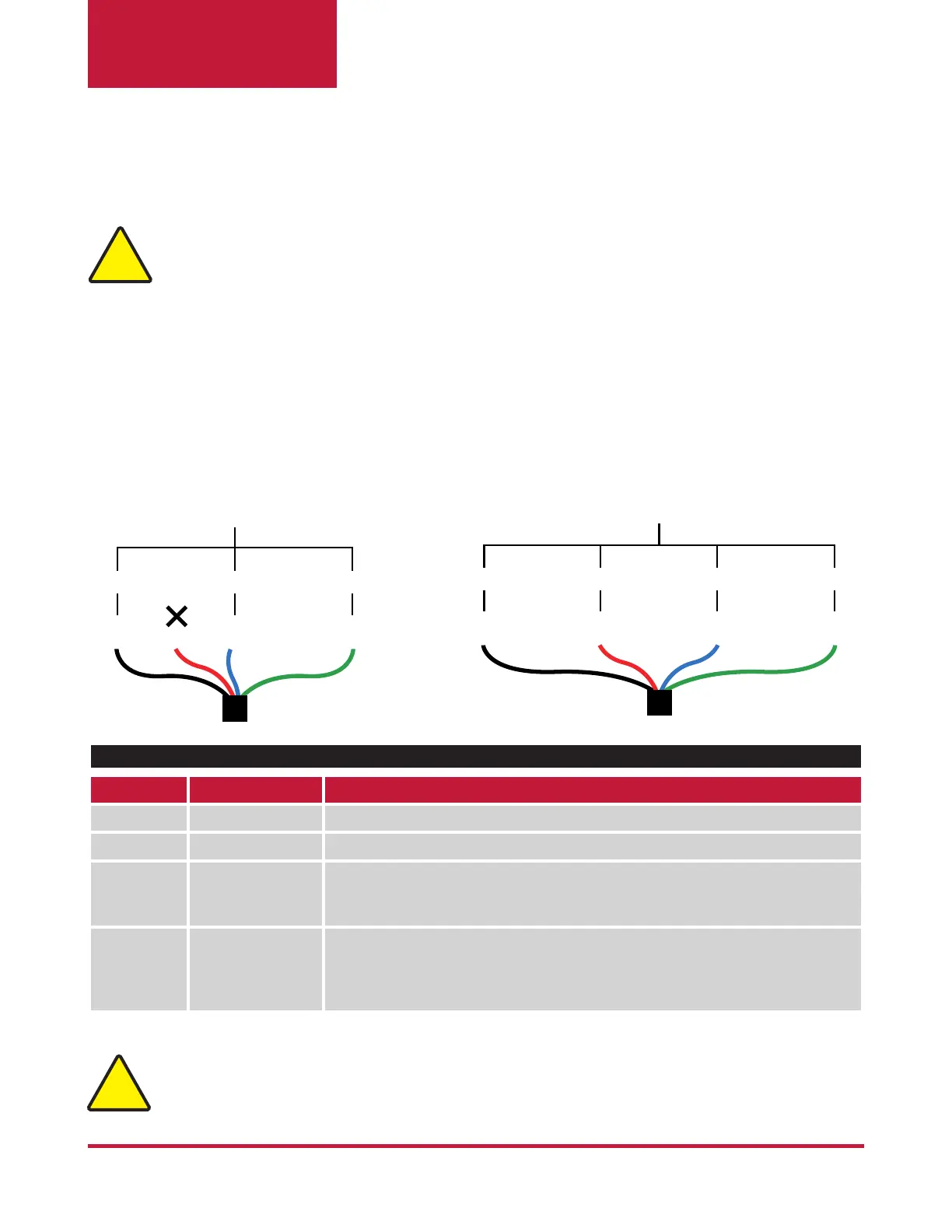

Monofásica
TierraL3L1
Negro Azul Verde
Trifásica
TierraL1 L2
Negro Rojo Azul
L3
Verde
MODELO MONOFÁSICA TRIFÁSICA
EMP-200 L6-30 L15-30
EM-500 --- L15-30
EMP-1500 --- CONEXIÓN DIRECTA A CAJA SECCIONADORA O CENTRO DE CARGA CON
PROTECCIÓN TÉRMICA DE 80 AMPS Ó CLAVIJA INDUSTRIAL DE 80 A 100
AMPS, 240VAC, 4 HILOS, 3 FASES MAS TIERRA
EMP-3000 --- CONEXIÓN DIRECTA A CAJA SECCIONADORA O CENTRO DE CARGA CON
PROTECCIÓN TÉRMICA INDEPENDIENTE DE 150 AMPS O
CLAVIJA INDUSTRIAL DE 150 AMPS CON PROTECCIÓN TÉRMICA DE 150
AMPS, 4 HILOS, 3 FASES MAS TIERRA
TIPO DE CLAVIJA
ADVERTENCIA:
Use solamente conductores de cobre.
!
