CZ | Sada barevného videotelefonu
Obsah dodávky
monitor 1 ks
montážní rámeček pro videotelefon 1 ks
dveřní kamerová jednotka 1 ks
upevňovací šrouby
Technický popis monitoru
viz obr. 2
Popis:
1 – reproduktor
2 – náhled
3 – ovládání dveřního zámku
4 – ovládání brány
5 – příjem/ukončení hovoru
6 – mikrofon
7 – hlasitost melodie
8 – volba vyzvánění
9 – jas obrazu
10 – barva obrazu
11 – hlasitost hovoru
Instalace
Určení místa instalace monitoru
Zvolte místo na instalaci přístroje i s ohledem na vedení kabelů. Doporučuje se umístění přístroje cca ve výšce očí uživatele.
Instalace montážního rámečku pod videotelefon
Na místo montáže přiložte držák, naznačte si místa montážních otvorů a vyvrtejte je. Uprostřed držáku je nutno vytvořit dosta-
tečně velký otvor pro přivedení kabelů k monitoru (kabel od kamery, kabel napájecího zdroje, atd.). Připevněte držák pomocí
šroubů, případně použijte hmoždinky.
Připojení kabelů
Dveřní kamerovou jednotku připojte k monitoru kabelem, který na obou zařízeních zasuňte do popsaných svorek.
Zavěšení monitoru
Monitor mírně přitlačte k držáku tak, aby výstupky zapadly do děr na zadní straně monitoru. Mírným zatlačením monitoru
směrem dolů dojde k jeho upevnění.
Zapojení přístroje do sítě
Přívodní kabel zapojte do sítě, která vyhovuje parametrům přístroje 230 V/50 Hz.
Způsob montáže dveřní kamerové jednotky
viz obr. 3
1. Vyšroubujte šroub na spodní straně a vysuňte dveřní kamerovou jednotku z hliníkové stříšky.
2. Zvolte vhodné místo pro montáž a zde připevněte krycí stříšku.
3. Připojenou dveřní kamerovou jednotku přišroubujte pomocí přiložených šroubů ke krycí stříšce.
Montáž dveřní kamerové jednotky na omítce
Mezi zeď a dveřní kamerovou jednotku naneste vrstvu silikonu, která zamezí vnikání vlhka. Silikon by měl být na horní a bočních
stěnách. Spodní strana musí být volná pro odchod vlhkého vzduchu.
Parametry propojovacího vedení
Do vzdálenosti 50 m doporučujeme kvalitní stíněný kabel FTP CAT.5 (optimálně CAT.6).
Nad 50 m doporučujeme konzultaci s technickou podporou.
Jednotlivé vodiče připojujte v párech, do shodně očíslovaných svorek videotelefonu a kamerové jednotky.
Stínění kabelu je nutno na obou stranách připojit na svorku č.2 (GND).
Propojovací kabel nesmí být veden v souběhu s vedením 230/380 V AC.
Obsluha zařízení

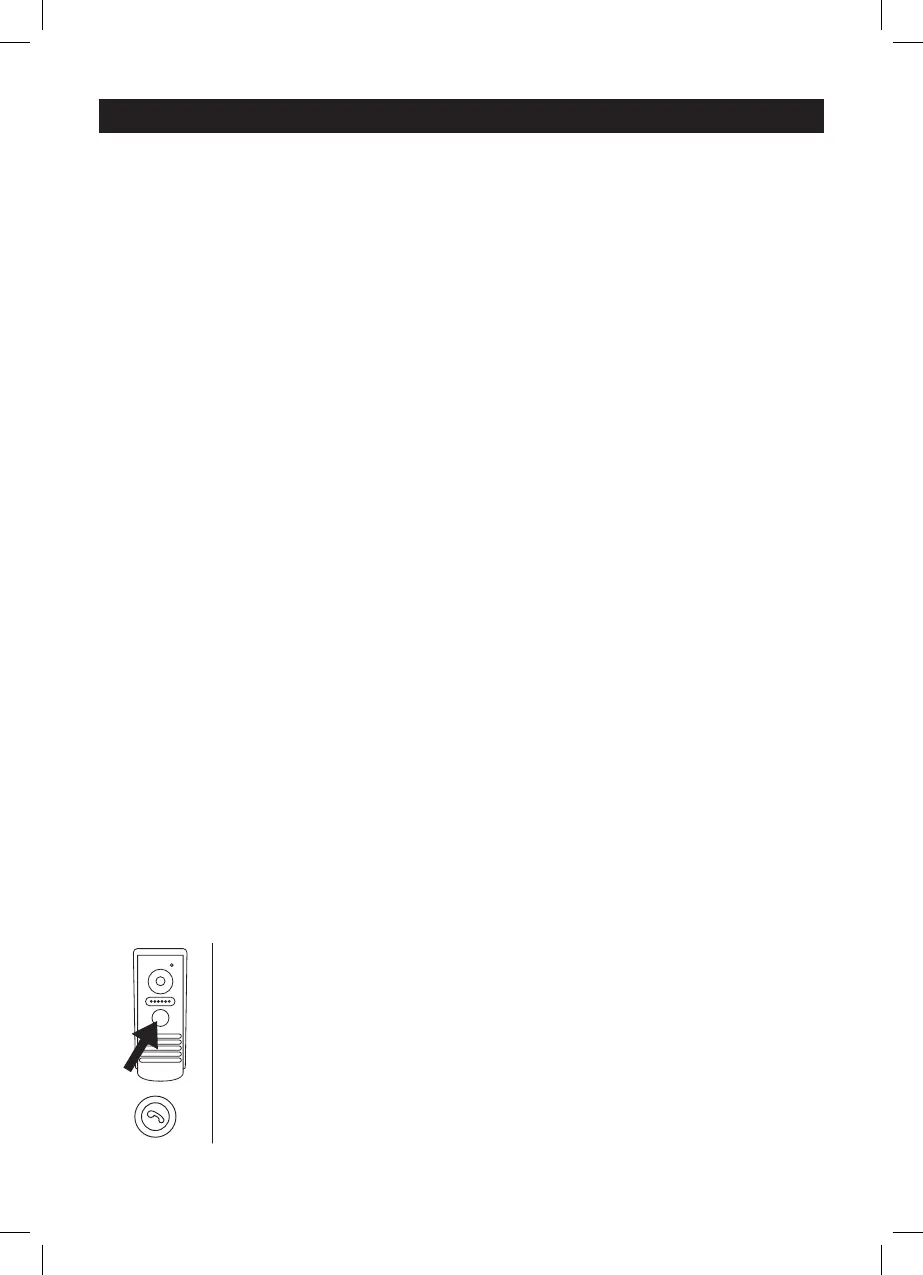

Pro zazvonění a vyvolání obrazu na videotelefonu stiskněte tlačítko na dveřní kamerové jednotce.
Pro přijetí hovoru stiskněte na monitoru tlačítko
