SI | Set barvnega video telefona
Vsebina pakiranja
zaslon 1 kom
montažni okvir za videodomofon 1 kom
zunanja kamera 1 kom
pritrdilni vijaki
Tehnični opis zaslona
glej sliko 2
Popis:
1 – zvočnik
2 – vpogled
3 – upravljanje vratne ključavnice
4 – upravljanje vrat
5 – sprejem/konec klica
6 – mikrofon
7 – glasnost melodije
8 – izbira zvonjenja
9 – svetlost slike
10 – barva slike
11 – glasnost klica
Namestitev
Določitev mesta za namestitev zaslona
Mesto za namestitev naprava izberite tudi glede na kabelsko napeljavo. Namestitev naprave svetujemo cca v višini oči uporabnika.
Namestitev montažnega okvira pod videodomofon
Na mesto namestitve priložite nosilec in označite mesta montažnih odprtin ter jih izvrtajte. Na sredini nosilca je treba narediti
zadosti veliko odprtino za dovod kablov k zaslonu (kabel od kamere, kabel napajalnega vira). Nosilec pritrdite s pomočjo vijakov,
oziroma uporabite zidne vložke.
Priključitev kablov
Kamero na zaslon priključite s kablom, ki ga na obeh koncih naprav vtaknemo v opisane sponke.
Obešenje zaslona
Zaslon rahlo pritisnemo na nosilec tako, da jezički zaskočijo v ovalne odprtine na zadnji strani zaslona. Z rahlim pritiskom zaslona
navzdol pride do ksiranja le-tega.
Priključitev naprave na omrežje
Omrežni kabel priključite na omrežje, ki ustreza parametrom naprave 230 V/50 Hz.
Način namestitve zunanje kamere
glej sliko 3
1. Vijak na spodnji strani odvijte in postajo potegnite ven iz aluminijaste strešice.
2. Izberite primerno mesto za namestitev in zaščitno strešico pritrdite tu.
3. Priključeno zunanjo enoto privijte s pomočjo priloženih vijakov na zaščitno strešico.
Namestitev zunanje enote na omet
Med steno in zunanjo postajo nanesite sloj silikona, ki prepreči pronicanje vlage pod zunanjo postajo. Silikon mora biti na gornji
in stranskih stenah. Spodnja mora biti prosta za odvajanje vlažnega zraka iz prostora pod zunanjo postajo.
Parametri povezovalne napeljave
Do razdalje 20 m priporočamo kakovostni kabel UTP CAT.5 (optimalno CAT.6). Čez 50 m priporočamo, da se posvetujete s
tehnično podporo.
Posamezne vodnike priključujte v parih, v ustrezno oštevilčene sponke videodomofona in kamere. Oklep kabla je treba na obeh
straneh priključiti na sponko št. 2 (GND).
Povezovalni kabel ne sme biti napeljan ob napeljavi 230/380 V AC.
Upravljanje naprave

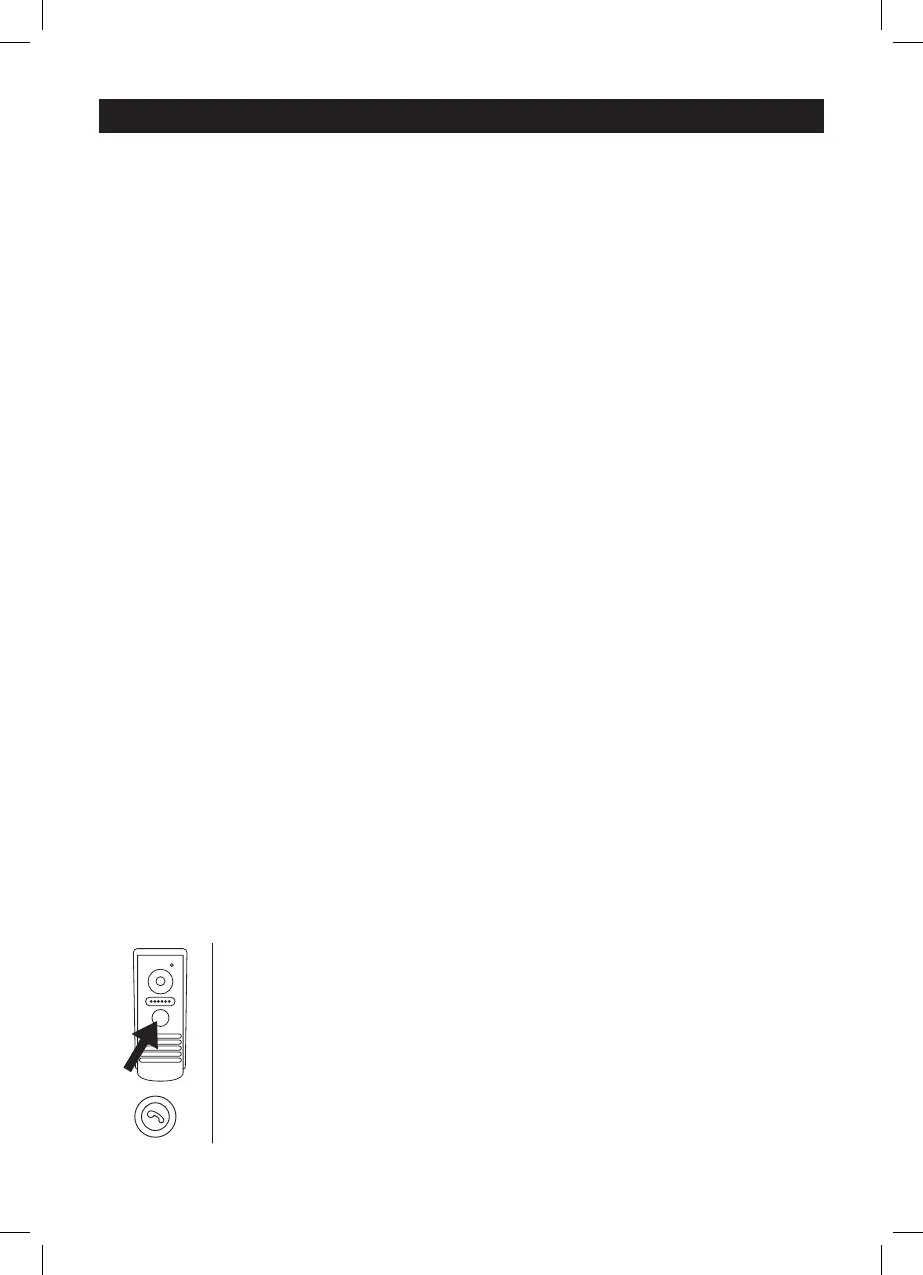

Za zvonjenje in priklic slike na videodomofonu pritisnite na tipko na zunanji kameri.
Za sprejem klica pritisnite na zaslonu na tipko
