RS|HR|BA|ME | Komplet videotelefona u boji
Sadržaj pakiranja
1 monitor
1 okvir za ugradnju videotelefona
1 kamera za vrata s vijcima za montažu
pričvrsni vijci
Tehnički opis monitora
vidi Sl. 2
Opis:
1 – zvučnik
2 – slika
3 – upravljanje bravom vrata
4 – upravljanje ulaznim vratima
5 – prihvaćanje/prekidanje poziva
6 – mikrofon
7 – glasnoća zvona
8 – odabir zvona
9 – svjetlina slike
10 – boja slike
11 – glasnoća govora
Ugradnja
Odabir mjesta za postavljanje monitora
Imajte na umu da su vam potrebni i kabeli prilikom odabira mjesta za ugradnju uređaja. Preporučuje se postavljanje uređaja
u visini očiju korisnika.
Postavljanje okvira za ugradnju
Postavite nosač ne mjesto ugradnje, označite mjesta za rupe za ugradnju i izbušite ih u zidu. Na sredini nosača treba ostati
dovoljno mjesta za kabele do monitora (kabel kamere, kabel napajanja, itd.). Pričvrstite nosač vijcima. Možete dodati i usadnice.
Priključivanje kabela
Povežite kameru s monitorom priključivanjem kabela u predviđene terminale na oba uređaja.
Vješanje monitora
Lagano pritisnite monitor na držač tako da se utori zabrave u otvorima na stražnjem dijelu monitora. Monitor će laganim
pritiskanjem čvrsto sjesti na svoje mjesto.
Priključivanje uređaja na napajanje
Na mrežu priključite strujni kabel koji udovoljava parametrima 230 V/50 Hz uređaja.
Ugradnja jedinice kamere za vrata
vidi Sl. 3
1. Odvijte vijak na donjem dijelu i bočno potegnite jedinicu kamere za vrata ispod aluminijskog poklopca.
2. Odaberite prikladno mjesto za ugradnju i pričvršćenje otvora.
3. Pričvrstite priključenu jedinicu kamere za vrata na otvor s poklopcem pomoću priloženih vijaka.
Montaža kamere za vrata na gips
Između jedinice kamere za vrata i zida nanesite sloj silikona da biste spriječili prodor vlage. Silikon treba nanijeti na vrh i bočno.
Donja strana mora ostati slobodna za ispuštanje vlage.
Parametri priključnih kabela
Za udaljenosti manje od 50 m preporučujemo kvalitetni kabel FTP CAT.5 (optimalno CAT.6). Za udaljenosti veće od 50 m pre-
poručujemo da se obratite tehničkoj podršci.
Priključite pojedinačne vodiče u parovima, na odgovarajuće numerirane terminale na jedinicama videotelefona i kamere. Oklop
kabela mora biti na obje strane spojen na terminal br. 2 (GND).
Priključni kabel ne smije se sprovesti pokraj strujnog kabela od 230/380 V AC.
Rad uređaja

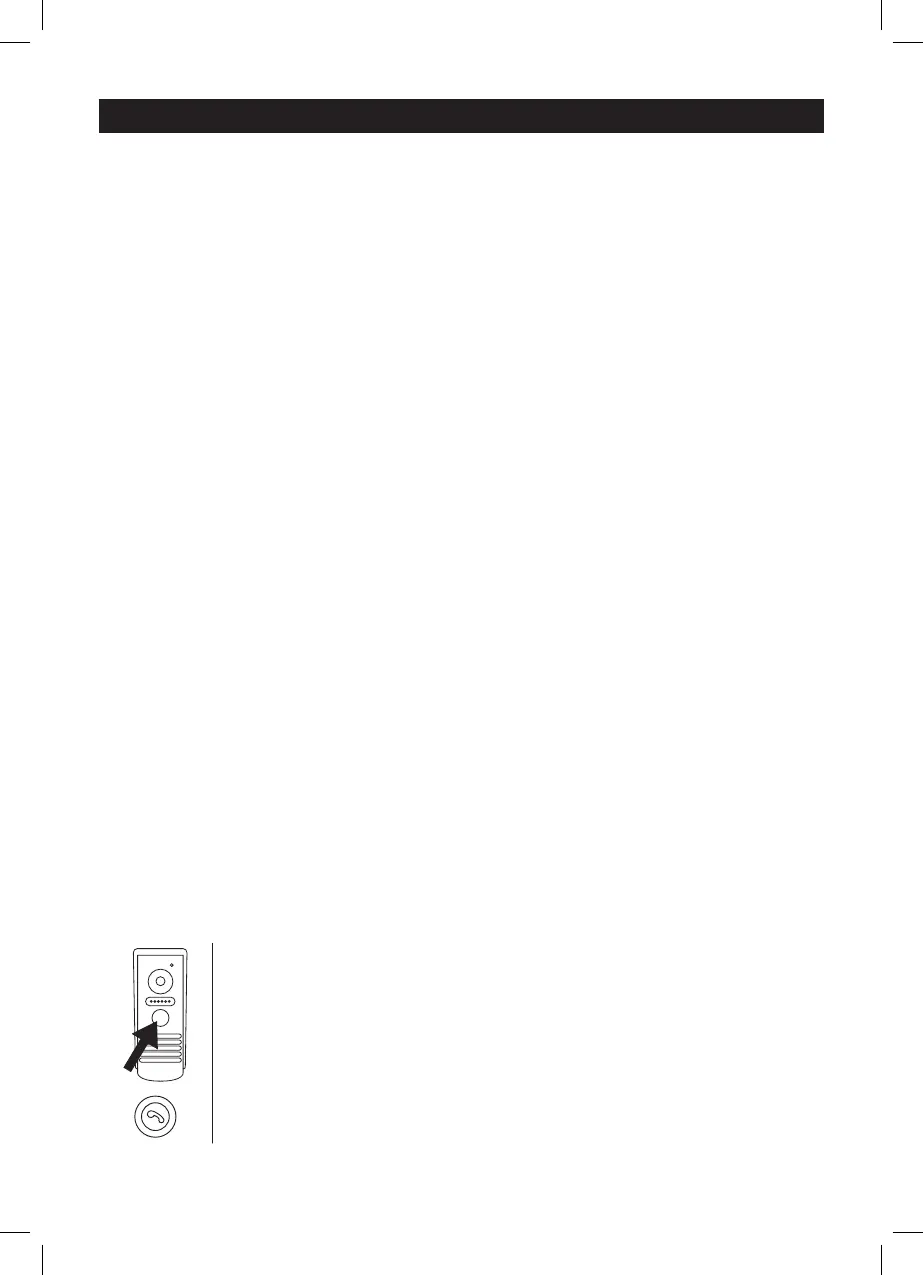

Da biste pozvonili i pozvali sliku na monitor, pritisnite gumb na jedinici kamere za vrata prikazan dolje.
Na monitoru pritisnite ovaj gumb za prihvaćanje poziva
