DE | Farbvideotelefon-Set
Lieferumfang
Monitor 1 St.
Montagerahmen für den Videotelefon 1 St.
Tür-Kameraeinheit 1 St.
Befestigungsschraube
Technische Beschreibung des Monitors
siehe Abb. 2
Beschreibung:
1 – Lautsprecher
2 – Ansicht
3 – Bedienung des Türschlosses
4 – Bedienung des Tors
5 – Gespräch annehmen/beenden
6 – Mikrofon
7 – Lautstärke der Melodie
8 – Auswahl des Klingeltons
9 – Helligkeit des Monitors
10 – Farbe des Monitors
11 – Anrufvolumen
Installation
Festlegung des Installationsortes für den Monitor
Wählen Sie den Ort zur Installation des Gerätes auch unter Berücksichtigung des Kabelverlaufs aus. Es wird empfohlen, das
Gerät ungefähr in Augenhöhe des Benutzers zu installieren.
Installation des Montagerahmens unter dem Videotelefon
Halten Sie die Halterung an der Montagestelle an und markieren Sie die Montageönungen, welche Sie anschließend bohren.
In der Mitte der Halterung ist eine ausreichend große Önung für die Kabelzuleitungen zum Monitor zu errichten (Kabel von der
Kamera sowie Kabel von der Versorgungsquelle usw.). Befestigen Sie die Halterung mit Schrauben beziehungsweise mit Dübeln.
Kabelanschluss
Schließen Sie die Kamera mit dem Kabel an Andocken Monitor an, welches Sie bei beiden Geräten in die beschriebenen An-
schlussklemmen stecken.
Aufhängen des Monitors
Drücken Sie den Monitor leicht in der Form an die Halterung, dass die Vorsprünge in den ovalen Önungen auf der Moni-
torrückseite einrasten. Die Befestigung des Monitors erfolgt, indem dieser leicht nach unten gedrückt wird.
Anschluss des Gerätes ans Netz
Schließen Sie das Versorgungskabel an das Netz an, welches den Geräteparametern von 230 V/50 Hz entspricht.
Montageanleitung für die Türkameraeinheit
siehe Abb. 3
1. Drehen Sie die Schraube auf der Unterseite heraus und schieben Sie die Kameraeinheit für die Tür aus dem Aluminiumdach
hinaus.
2. Wählen Sie einen geeigneten Montageort aus und befestigen Sie hier das Schutzdach.
3. Schrauben Sie die angeschlossene Kameraeinheit für die Tür mit den beigefügten Schrauben an das Schutzdach.
Aufputzmontage der Türkameraeinheit
Tragen Sie eine Silikonschicht zwischen die Wand und die Kameraeinheit, um das Eindringen der Feuchtigkeit zu vermeiden.
Silikon sollte seitlich und oben angebracht werden. Die Unterseite muss frei bleiben, damit feuchte Luft entweichen kann.
Parameter der Verbindungsleitung
Bis zu einer Entfernung von 50 m wird ein hochwertiges geschirmtes FTP CAT.5 Kabel empfohlen (optimal ist CAT.6). Über 50 m
empfehlen wir eine Rücksprache mit dem technischen Support.
Schließen Sie einzelne Leiter paarweise mit gleich nummerierten Klemmen des Videotelefons und der Kameraeinheit. Die
Kabelschirme sind auf beiden Seiten an die Klemme Nr. 2 (GND) anzuschließen.
Das Verbindungskabel darf nicht parallel zur 230/380 V AC Leitung verlegt werden.
Bedienung der Anlage

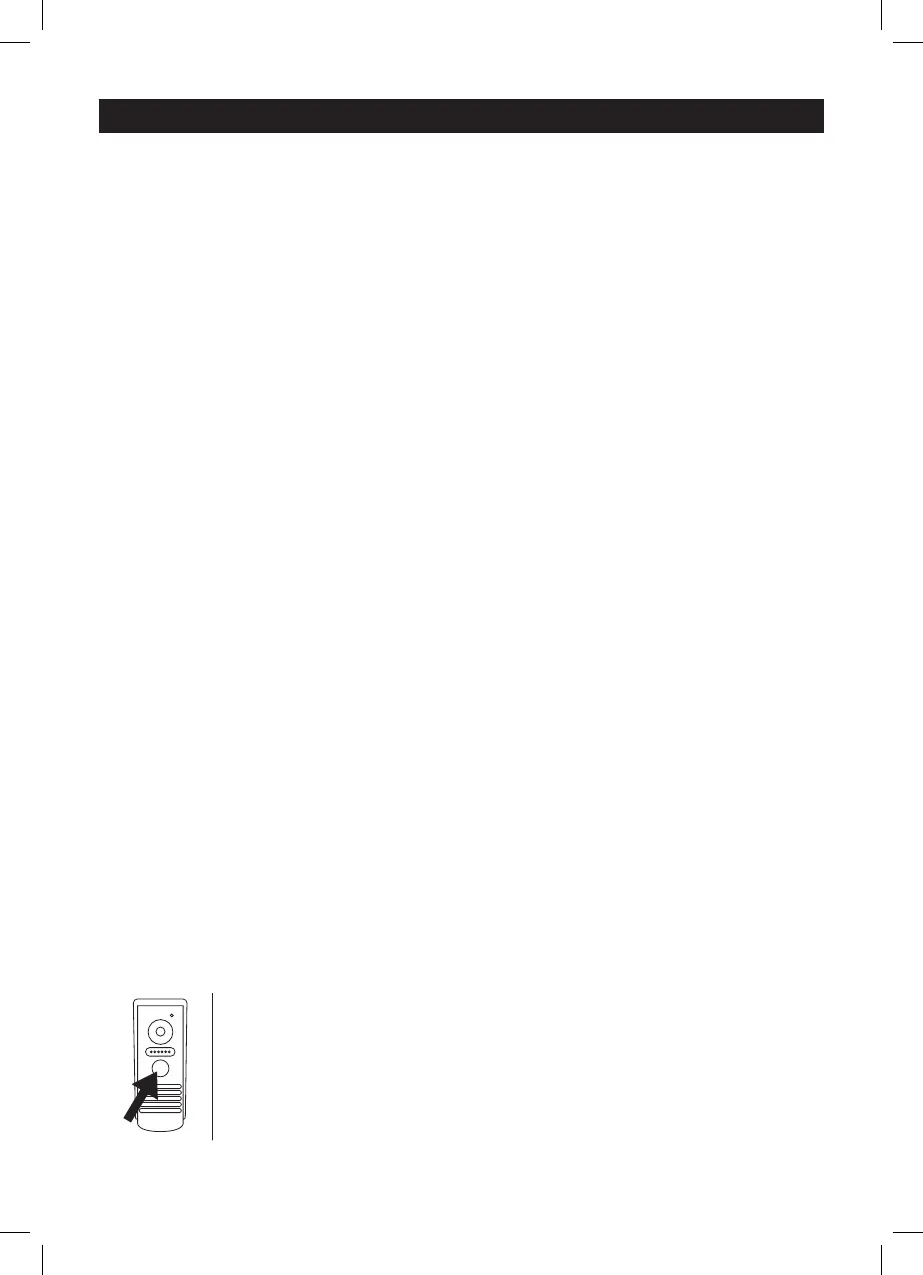

Zum Klingeln sowie zur Anzeige des Bildes auf dem Videotelefon betätigen Sie die Taste auf der
Türkameraeinheit.
