LT | Spalvoto vaizdo telefono rinkinys
Pakuotės turinys
1 monitorius
1 vaizdo telefono tvirtinimo rėmas
1 durų vaizdo kameros blokas
tvirtinimo varžtai
Techninis monitoriaus aprašymas
žr. 2 pav.
Aprašymas:
1 – garsiakalbis
2 – tiekimas
3 – durų užrakto valdymas
4 – vartų valdymas
5 – atsiliepti/baigti skambutį
6 – mikrofonas
7 – Skambėjimo melodijos garsumas
8 – skambėjimo melodijos parinkimas
9 – vaizdo ryškumas
10 – vaizdo spalvos
11 – kalbėjimo garsumas
Montavimas
Ekrano montavimo vietos pasirinkimas
Pasirinkdami vietą, atsižvelkite, kiek reikės kabelių įrenginiui sumontuoti. Rekomenduojama įrenginį montuoti naudotojo akių
lygyje.
Tvirtinimo rėmelio montavimas
Laikiklį pridėkite numatytoje montavimo vietoje, pažymėkite sienoje gręžimo skylių vietas ir jas išgręžkite. Laikiklio centre turi
likti pakankamai vietos ekrano kabeliams (kabeliui iš vaizdo kameros, maitinimo laidui ir t. t.). Laikiklį pritvirtinkite sraigtais; taip
pat galite naudoti nailoninius kaiščius.
Kabelių prijungimas
Prijunkite durų kameros bloką prie ekrano, kabelį prijungdami prie atitinkamų prievadų abiejuose įrenginiuose.
Ekrano pakabinimas
Švelniai įspauskite ekraną į laikiklį, kad išsikišusios dalys užsiksuotų angose užpakalinėje ekrano dalyje. Ekraną lengvai truk-
telėkite žemyn, kad jis užsiksuotų reikiamoje padėtyje.
Įrenginio prijungimas prie tinklo
Maitinimo laidą prijunkite prie tinklo, atitinkančio įrenginio parametrus (230 V/50 Hz).
Durų kameros bloko montavimas
žr. 3 pav.
1. Išsukite varžtą, esantį užpakalinėje dalyje, ir išstumkite durų kameros bloką iš aliumininio gaubto.
2. Pasirinkite tinkamą montavimo vietą ir pritvirtinkite gaubtą.
3. Pateiktais sraigtais prijungtą durų bloką pritvirtinkite prie gaubto.
Durų vaizdo kameros bloko tvirtinimas prie gipso
Užtepkite silikono sluoksnį tarp sienos ir durų vaizdo kameros bloko, kad tarp jų nepatektų drėgmės. Silikonas turėtų būti
užteptas viršuje ir šonuose. Apačia turėtų būti tuščia, kad drėgnas oras galėtų laisvai pasišalinti.
Jungiamųjų kabelių parametrai
Atstumams iki 50 m rekomenduojame naudoti FTP CAT.5 kokybės kabelį (CAT.6 yra optimalus). Jei atstumas didesnis nei 50 m,
rekomenduojame pasikonsultuoti su specialistu.
Atskirus laidininkus sujunkite poromis prie atitinkamai sužymėtų gnybtų vaizdo telefone ir kameros bloke. Laidų ekranai abiejose
pusėse turi būti prijungti prie gnybto Nr. 2 (GND).
Jungiamųjų kabelių negalima tiesti greta maitinimo laido 230/380 V KS.
Įrenginio veikimas

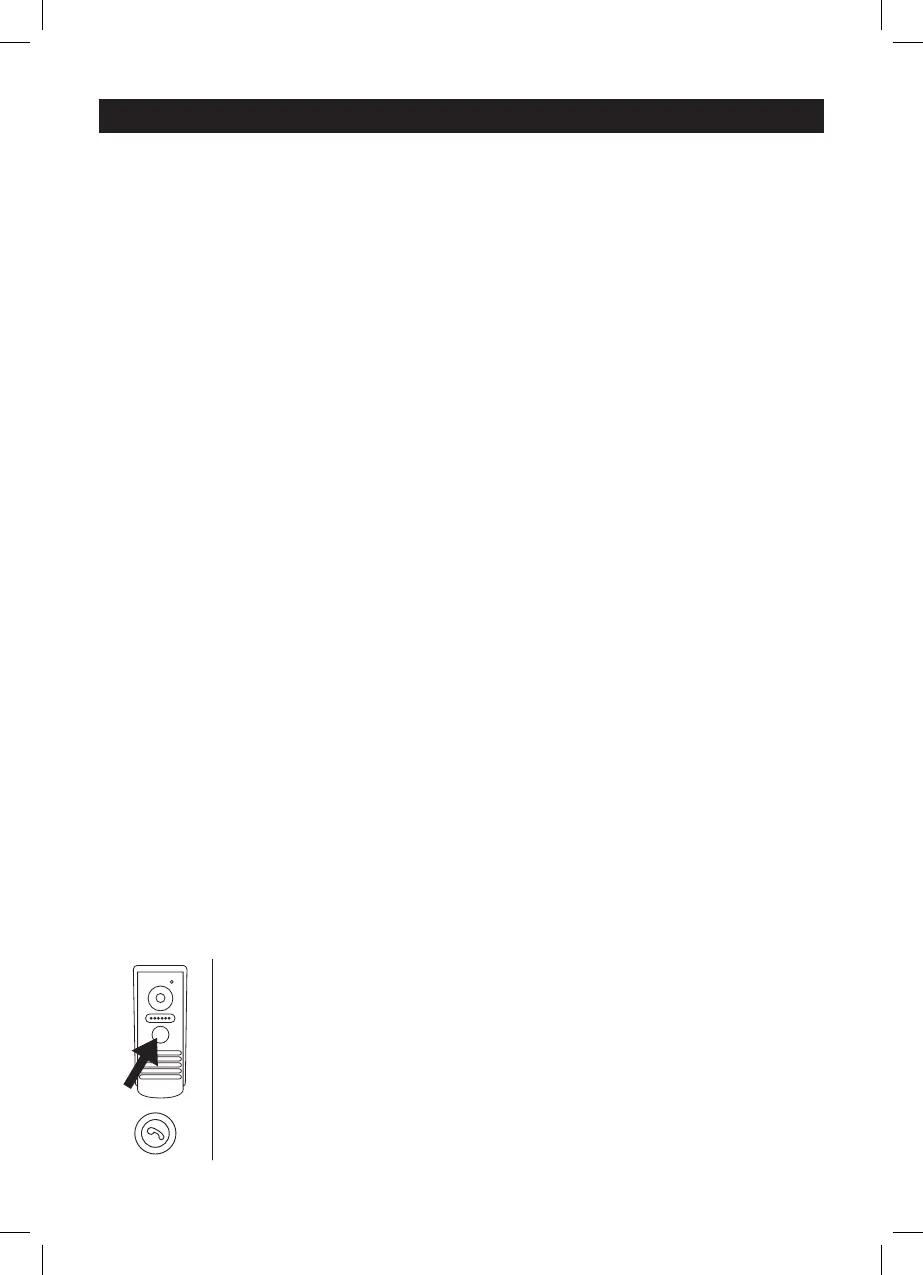

Norėdami paskambinti ir suaktyvinti vaizdą ekrane, paspauskite durų kameros bloko mygtuką, parodytą
apačioje.
Norėdami priimti skambutį, paspauskite šį vaizdo ekrano mygtuką
