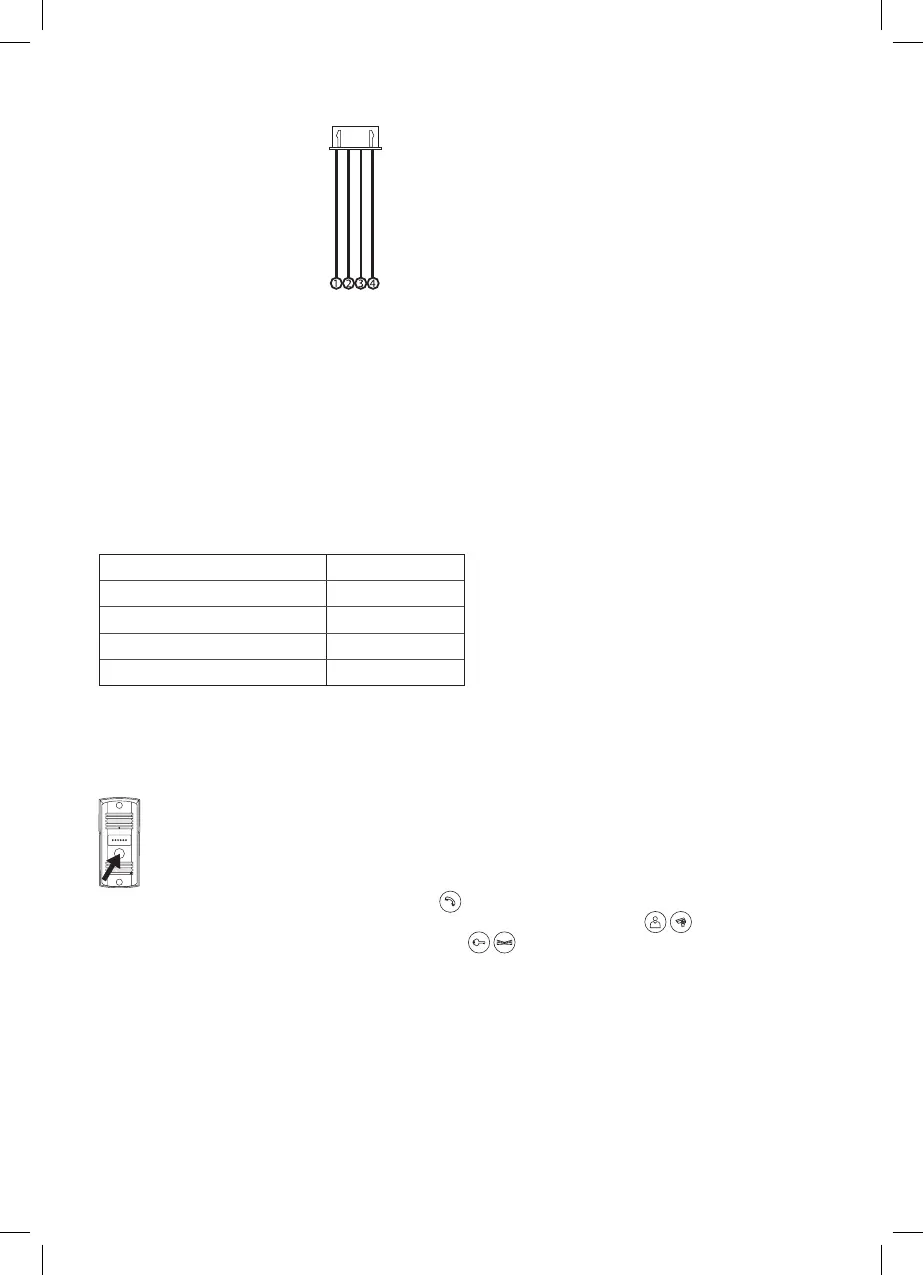

Schemat podłączenia videobramofonu
Opis zacisków:
1. Audio – biały
2. GND – czarny
3. Video – żółty
4. Zasilanie 12 V – czerwony
Sposób montażu jednostki z kamerą przy drzwiach
Wybieramy odpowiednie miejsce do montażu i przykręcamy daszek ochronny.
Przez otwór montażowy przeciągamy przewód i podłączamy go do listwy zaciskowej w tylnej części jednostki z kamerą,
która jest instalowana przy drzwiach.
Podłączoną jednostkę z kamerą przykręcamy za pomocą śrub z kompletu do daszka ochronnego.
Instalacja jednostki z kamerą przy drzwiach na tynku
Między ścianę i jednostkę z kamerą nanosimy warstwę silikonu, który zapobiega wnikaniu wilgoci pod jednostkę przy drzwiach.
Silikon powinien być umieszczony na górze i na bocznych ściankach. Dolna część musi być wolna w celu odprowadzania
wilgotnego powietrza z miejsca pod urządzeniem z kamerą montowanym przy drzwiach.
Parametry instalacji przyłączeniowej
Do odległości 20 m stosujemy dobrej jakości przewód UTP CAT.5 (optymalnie CAT.6)
Powyżej 20 m zalecamy przewód SYKFY 5 × 2 × 0,5, lub 10 × 2 × 0,5. Dla osiągnięcia większego przekroju żyły łączy się
podwójnie, a nawet potrójnie.
Efektywne odległości dla różnych przekrojów przewodów wynikają z następującej tabeli:
Przekrój żyły przewodu [mm
2
] Odległość [m]
0,5 20
0,65 50
0,8 70
1 115
W wykonaniu podstawowym nie jest konieczny przewód koncentryczny do doprowadzenia sygnału video.
Zaleca się go dopiero przy odległościach przekraczających 100 m.
Do długich instalacji ziemnych zaleca się zastosować przewód telekomunikacyjny kategorii TCEPKPFLE.
Obsługa urządzenia
Aby zadzwonić i wywołać obraz z jednostki z kamerą przy drzwiach na videotelefonie, naciskamy przycisk na jednostce z
kamerą przy drzwiach. Dźwięk z zewnątrz zostanie również przetransmitowany do monitora.
Aby odebrać rozmowę na monitorze naciskamy przycisk:
Aby natychmiast wyświetlić obraz z jednostki z kamerą przy drzwiach, naciskamy przycisk:
Aby otworzyć drzwi albo bramę naciskamy przycisk OTWÓRZ.
Wejście do menu następuje po naciśnięciu środkowego przycisku na bocznej ściance monitora. W menu można ustawiać
parametry obrazu, dźwięku, długość sygnału do uruchamiania zamka/bramy i język menu.
Konserwacja urządzenia
Monitor nie jest kłopotliwy w konserwacji. Zaleca się co jakiś czas i zależnie od stopnia zabrudzenia urządzenia, wytarcie
go wilgotną ściereczką.
Uwaga! Przed czyszczeniem urządzenie trzeba doprowadzić do stanu beznapięciowego przez odłączenie przewodu
zasilającego od sieci!
