• Proizvod čistite mekanom navlaženom krpom. Ne upotrebljavajte otapala ili sredstva za čišćenje – ona bi mogla izgrepsti
plastične dijelove te dovesti do pojave korozije na strujnim krugovima.
• Proizvod ne uranjajte u vodu i druge tekućine.
• Proizvod i njegov kabel napajanja držite izvan dosega djece. Osobe ograničenih zičkih, osjetilnih ili mentalnih sposobnosti
ili osobe bez iskustva u korištenju proizvoda smiju koristiti ovaj proizvod samo pod nadzorom ili ako ih se upozna sa
sigurnim načinom korištenja proizvoda i ako razumiju rizike povezane s korištenjem proizvoda.
• Proizvod ne ostavljajte da radi bez nadzora. Proizvod uvijek iskopčajte iz strujne utičnice ako ga ostavljate bez nadzora.
Sadržaj pakiranja
Videomonitor 1 kom
Okvir za ugradnju videomonitora 1 kom
Kamera za vrata 1 kom
Napajanje 1 kom
Pričvrsni vijci 6 kom
Pokrovni poklopac 1 kom
Tehnički opis videomonitora
(vidi Sl. 2)
1 – zvučnik
2 – monitor (aktivacija slike)
3 – CCTV kamere
4 – otključavanje
5 – otključavanje dvorišnih vrata
6 – razgovor/kraj razgovora
7 – mikrofon
8 –
9 – OK/izbornik
10 –
Instalacija
Odabir mjesta za postavljanje monitora
Imajte na umu da su vam potrebni i kabeli prilikom odabira mjesta za ugradnju uređaja. Preporučuje se postavljanje uređaja
u visini očiju korisnika.
Instalacija ugradbenog okvira ispod videomonitora
Postavite okvir na mjesto ugradnje, označite mjesta za rupe za ugradnju i izbušite ih u zidu. Na sredini nosača treba ostati
dovoljno mjesta za kabele i monitor (kabel kamere, kabel napajanja). Pričvrstite nosač vijcima Možete dodati i usadnice.
Priključivanje kabela
Povežite kameru s monitorom priključivanjem kabela u predviđene terminale na oba uređaja.
Postavljanje monitora
Lagano pritisnite monitor na okvir tako da se utori zabrave u otvoru na stražnjem dijelu monitora. Monitor će laganim priti-
skanjem čvrsto sjesti na svoje mjesto.
Priključivanje uređaja na napajanje
Na mrežu priključite strujni kabel koji udovoljava parametrima 230 V/50 Hz uređaja.
Priključite strujnu priključnicu (izlaznu) u odgovarajuću utičnicu na poleđini videomonitora.

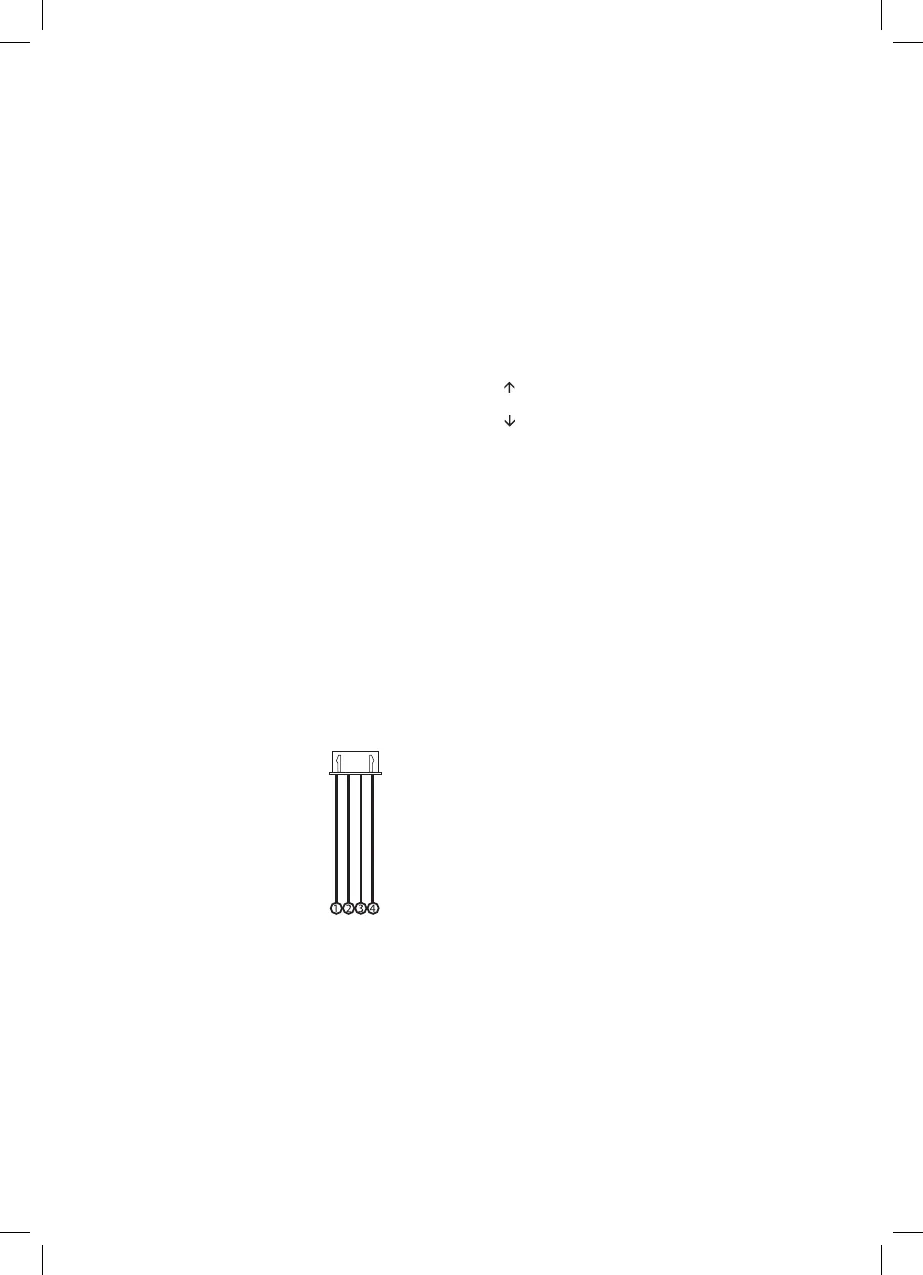

Dijagram priključivanja videoportafona
Opis terminala:
1. Audio – bijela
2. GND – crna
3. Video – žuta
4. 12 V napajanje – crvena
Ugradnja jedinice kamere za vrata
Odaberite prikladno mjesto za ugradnju i pričvršćenje otvora.
Provucite kabel napajanja kroz montažni otvor i priključite ga na terminal na stražnjem dijelu jedinice kamere za vrata.
Pričvrstite priključenu jedinicu kamere za vrata na otvor s poklopcem pomoću priloženih vijaka.
Montaža jedinice kamere za vrata na gips
Nanesite sloj silikona između zida i pokrovnog poklopca koji će spriječiti prodiranje vlage ispod jedinice za vrata. Silikon
treba nanijeti na vrh i bočno. Donja strana treba ostati otvorena kako bi vlažan zrak mogao izlaziti ispod jedinice za vrata.
Parametri spojnih kabela
Za udaljenosti manje od 20 m upotrijebite kvalitetni kabel UTP CAT.5 (najbolje CAT.6). Za udaljenosti veće od 20 preporučujemo
kabel SYKFY 5 × 2 × 0,5 ili 10 × 2 × 0,5. Za postizanje većeg promjera kabeli se mogu poduplati ili utrostručiti.
Tako dobiven promjer vodiča odgovara vrijednostima prikazanim u tablici:
