17
Namestitev montažnega okvira pod video telefon
Na mesto namestitve priložite nosilec in označite mesta montažnih odprtin ter jih izvrtajte. Na sredini nosilca je treba narediti
zadosti veliko odprtino za dovod kablov k zaslonu (kabel od kamere, kabel napajalnega vira). Nosilec pritrdite s pomočjo
vijakov, oziroma uporabite zidne vložke.
Priključitev kablov
Kamero na zaslon priključite s kablom, ki ga na obeh koncih naprav vtaknemo v opisane sponke.
Obešenje zaslona
Zaslon rahlo pritisnemo na nosilec tako, da jezički zaskočijo v ovalne odprtine na zadnji strani zaslona. Z rahlim pritiskom
zaslona navzdol pride do ksiranja le-tega.
Priključitev naprave na omrežje
Omrežni kabel priključite na omrežje, ki ustreza parametrom naprave 230 V/50 Hz.
Napajalni priključek (izhod vira) priključite v opisano vtičnico na zadnji strani video zaslona.

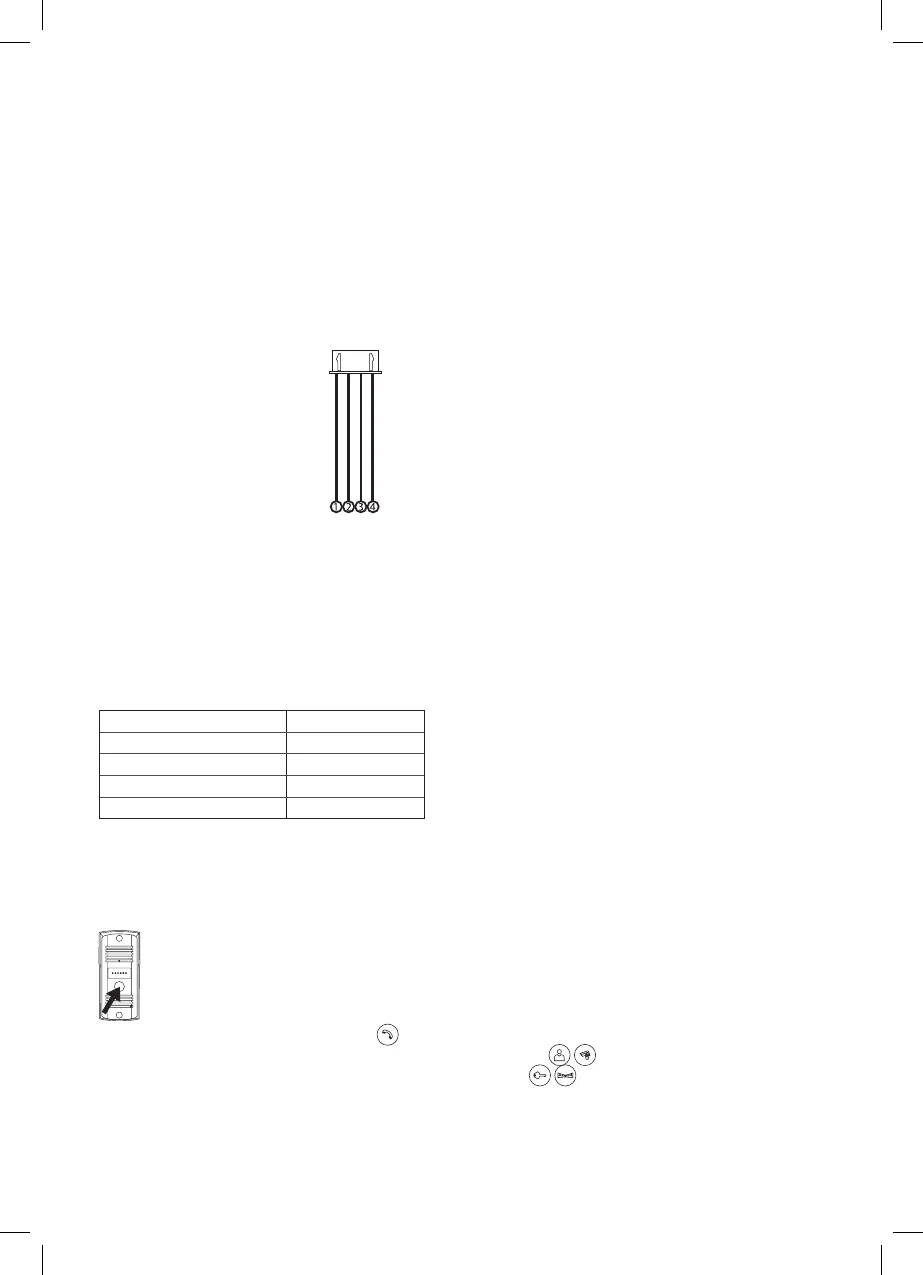

Shema priključitve video domofona
Opis sponk:
1. Avdio – bela
2. GND – črna
3. Video – rumena
4. Napajanje 12 V – rdeča
Način namestitve vratne postaje
Izberite primerno mesto za namestitev in zaščitno strešico pritrdite tu.
Skozi montažno odprtino povlecite montažni kabel in ga priključitev lestenčno sponko na zadnji strani vratne postaje kamere.
Priključeno vratno postajo privijte s pomočjo priloženih vijakov na zaščitno strešico.
Namestitev vratne postaje na omet
Med steno in vratno postajo nanesite sloj silikona, ki prepreči pronicanje vlage pod vratno postajo. Silikon mora biti na gornji
in stranskih stenah. Spodnja mora biti prosta za odvajanje vlažnega zraka iz prostora pod vratno postajo.
Parametri povezovalne napeljave
Čez 20 m priporočamo kabel SYKFY 5 × 2 × 0,5, ali 10 × 2 × 0,5. Za doseganje večjega preseka so kabli dvakratni ali trikratni.
Končni presek vodnikov je določen v tabeli:
Presek jedra vodnika [mm] Razdalja [m]
0,5 20
0,65 50
0,8 70
1 115
V osnovni izvedbi koaksialni kabel za prenos video komponente ni potreben.
Priporoča se za razdaljo čez 100 m.
Za dolge zemeljske napeljave se lahko uporabi telekomunikacijski kabel kategorije TCEPKPFLE.
Upravljanje naprave
Za zvonjenje in priklic slike na domofonu iz vratne postaje pritisnite na tipko na vratni postaji.
Zvok od zunaj se prenese tudi na zaslon.
Za sprejem klica pritisnite na zaslonu na tipko:
Za takojšnji priklic slike iz vratne postaje in CCTV kamere pritisnite na tipko:
Pritisnite na tipko ODKLENI, za odklepanje ustreznih vrat ali odprtje vrat.
Vstop v meni se izvaja s pritiskom sredinske tipke na bočni strani zaslona. V meniju je možno nastaviti parametre slike, zvoka,
trajanja vklopa ključavnice/vrat in jezik menija.
