• Ne cseréljen ki semmilyen alkatrészt nem eredeti pótalkatrészre.
• A termék tisztításához használjon enyhén nedves, puha rongyot. Ne használjon oldószert vagy tisztítószert – ezek
megkarcolhatják a műanyag részeket, és korróziót okozhatnak az elektromos áramkörökön.
• Ne merítse a terméket vízbe vagy egyéb folyadékba.
• Ne hagyja a készüléket és annak tápkábelét olyan helyen, ahol gyermekek hozzáférhetnek. Ezt a terméket mozgásukban
korlátozott, valamint érzékelésükben vagy mentálisan csökkent képességű személyek csak felügyelet mellett használ-
hatják, valamint abban az esetben, ha tájékoztatást kaptak a termék biztonságos használatával, illetve az előforduló
veszélyhelyzetekkel kapcsolatban.
• Ne hagyja a terméket felügyelet nélkül működni. Minden esetben húzza ki a tápcsatlakozót, ha felügyelet nélkül hagyja
a terméket.
A szállítási csomag tartalma
Videomonitor 1 db
Rögzítőkeret a videomonitor számára 1 db
Ajtóra szerelhető kameraegység 1 db
Tápegység 1 db
Rögzítőcsavarok 6 db
Védőtető 1 db
A videomonitor műszaki leírása
(lásd az 2. ábrát
1 – hangszóró
2 – monitor (képaktiválás)
3 – zárt láncú TV-kamerák
4 – zárnyitás
5 – kapu nyitása
6 – beszél/letesz
7 – mikrofon
8 –
9 – OK/menü
10 –
Felszerelés
A monitor helyének kiválasztása
A készülék felszerelési helyének kiválasztásakor vegye gyelembe, hogy kábelekre lehet szükség. Javasoljuk, hogy a ké-
szüléket szemmagasságban helyezze el.
A rögzítőkeret felszerelése a videomonitor alá
Helyezze a keretet a kiválasztott helyre, jelölje be a csavarok helyét a nyílásokon keresztül, majd fúrjon lyukakat a falba.
Ügyeljen arra, hogy a tartó közepén elegendő hely maradjon a monitor kábeleinek (kamerakábel, tápvezeték). Rögzítse a
tartót a csavarok segítségével; használhat tipliket is.
A vezetékek csatlakoztatása
Csatlakoztassa az ajtóra szerelhető kamerát a monitorhoz a két készülék megjelölt csatlakozóihoz csatlakoztatva a vezetéket.
A monitor felakasztása
Óvatosan nyomja a monitort a tartókeretre úgy, hogy a fülek bepattanjanak a monitor hátulján lévő nyílásokba. Ezután tolja
a monitort kissé lefelé a rögzítéshez.
A készülék csatlakoztatása a táphálózathoz
A tápkábelt a készüléknek megfelelő 230 V/50 Hz-es elektromos hálózatra kell csatlakoztatni.
Csatlakoztassa a tápvezeték végét a monitor hátulján levő, erre kijelölt csatlakozóaljzatba.

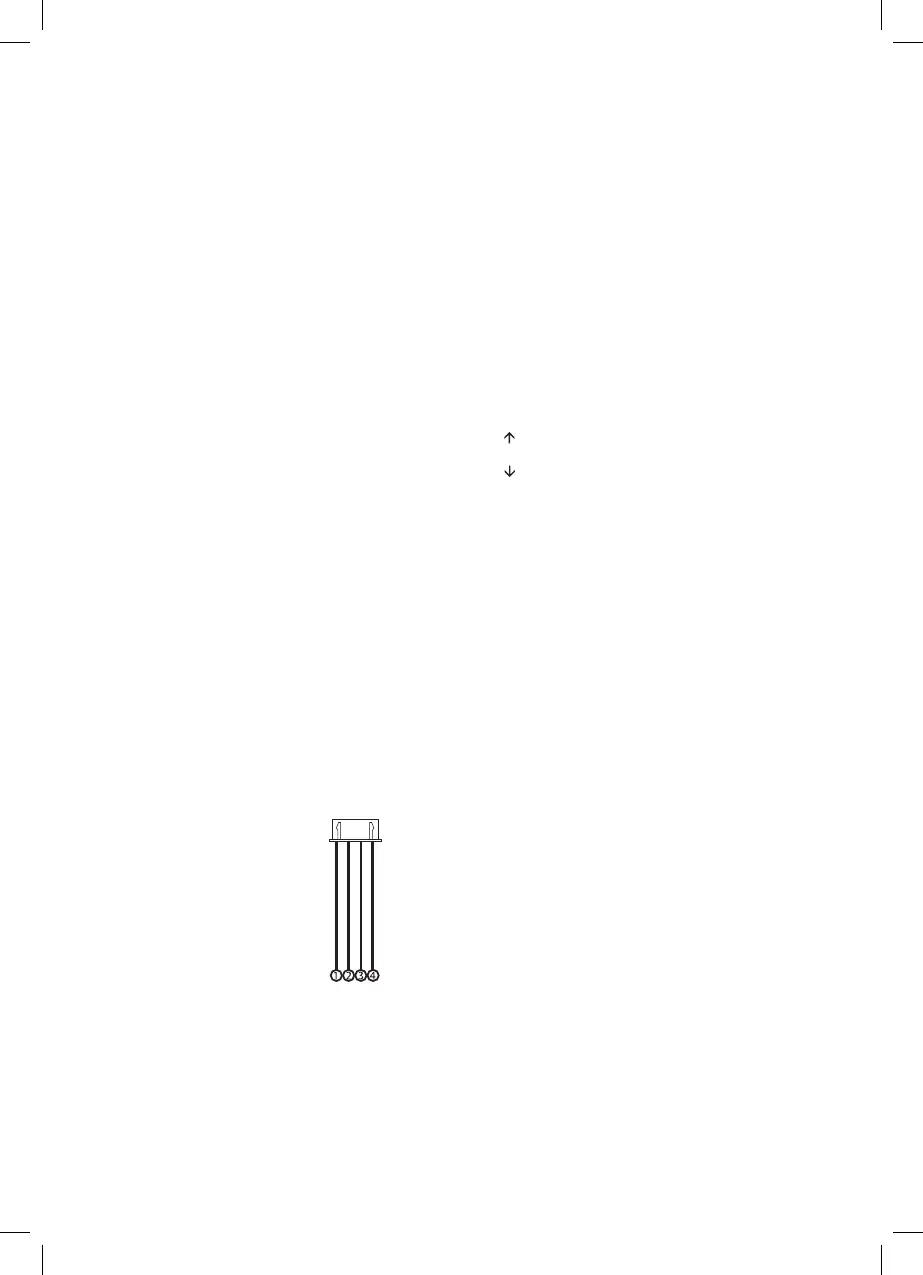

Video-kaputelefon csatlakoztatása – vázlat
Terminál ismertetése:
1. Audio – fehér
2. Test – fekete
3. Video – sárga
4. 12 V tápfeszültség – piros
Az ajtóra szerelhető kameraegység felszerelése
Válasszon egy megfelelő helyet, és szerelje fel a védőelemet.
Húzza át a tápkábelt a rögzítőkeret nyílásán, és csatlakoztassa a kameraegység hátulján levő terminálhoz.
Rögzítse a bekötött ajtókamera-egységet a védőtetőhöz a mellékelt csavarok segítségével.
A kameraegység felszerelése vakolatra
Vigyen fel egy réteg szilikont a fal és az ajtóra szerelhető kameraegység közé, ami megakadályozza, hogy nedvesség kerüljön
az ajtóra szerelhető egység mögé. A szilikont felülre és az oldalakra vigye fel. A készülék alsó részét szabadon kell hagyni,
hogy a pára szabadon távozhasson a kameraegység mögül.
