22
5 – Tor önen
6 – sprechen/einhängen
7 – Mikrofon
8 –
9 – OK/Menü
10 –
Installation
Festlegung des Installationsortes für den Monitor
Wählen Sie den Ort zur Installation des Gerätes auch unter Berücksichtigung des Kabelverlaufs aus. Es wird empfohlen, das
Gerät ungefähr in Augenhöhe des Benutzers zu installieren.
Installation des Montagerahmens unter dem Videomonitor
Halten Sie den Rahmen an der Montagestelle an und markieren Sie die Montageönungen, welche Sie anschließend bohren. In
der Mitte der Halterung ist eine ausreichend große Önung für die Kabelzuleitungen zum Monitor zu errichten (Kabel von der
Kamera sowie Kabel von der Versorgungsquelle). Befestigen Sie die Halterung mit Schrauben beziehungsweise mit Dübeln.
Anschließen der Kabel
Schließen Sie die Kamera mit dem Kabel an den Monitor an, welches Sie bei beiden Geräten in die beschriebenen Anschluss-
klemmen stecken.
Aufhängen des Monitors
Drücken Sie den Monitor leicht in der Form an die Halterung, dass die Vorsprünge in den ovalen Önungen auf der Monitor-
rückseite einrasten. Die Befestigung des Monitors erfolgt, indem dieser leicht nach unten gedrückt wird.
Anschluss des Gerätes ans Netz
Schließen Sie die Versorgungsquelle an das Netz an, welches den Geräteparametern von 230 V/50 Hz entspricht.
Schließen Sie den Versorgungsstecker (den Quellenausgang) an die beschriebenen Buchsen auf der Rückseite des Video-
monitors an.

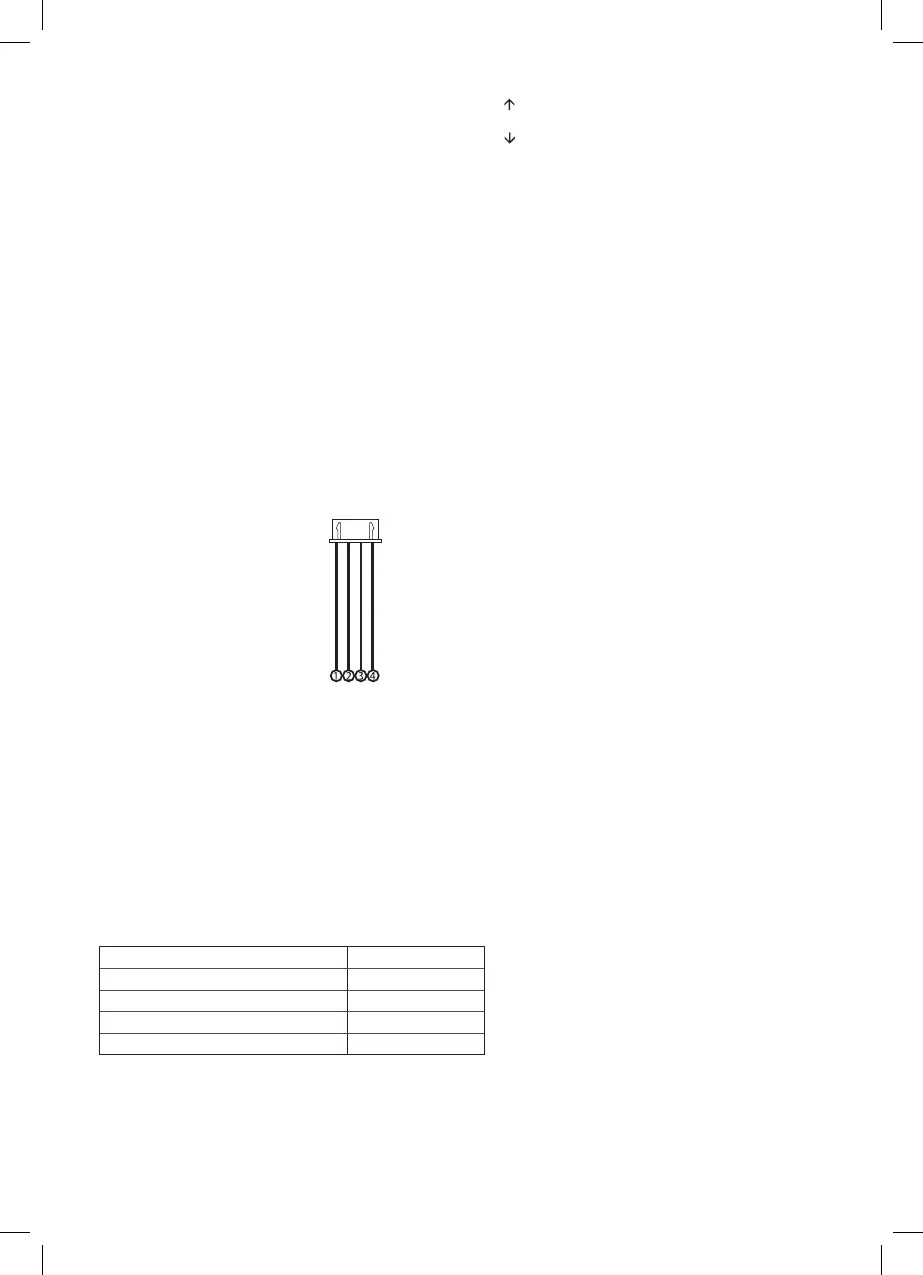

Schaltschema der Türvideoanlage
Beschreibung der Anschlussklemmen:
1. Audio – weiß
2. GND – schwarz
3. Video – gelb
4. Stromversorgung 12 V - rot
Montageanleitung für die Türkameraeinheit
Wählen Sie einen geeigneten Montageort aus und befestigen Sie hier das Schutzdach.
Ziehen Sie das Zuleitungskabel durch die Montageönung und schließen Sie dieses an der Klemmleiste auf der Rückseite
der Kameraeinheit für die Tür an.
Schrauben Sie die angeschlossene Kameraeinheit für die Tür mit den beigefügten Schrauben an das Schutzdach.
Türkameraeinheit auf Putz
Tragen Sie eine Silikonschicht zwischen der Wand und dem Montagevordach auf, um das Einringen von Feuchtigkeit unter
der Türkameraeinheit zu vermeiden. Das Silikon sollte auf der oberen Wand und auf den Seitenwänden aufgetragen werden.
Die Unterseite muss frei bleiben, damit feuchte Luft unter der Türkameraeinheit abziehen kann.
Parameter der Anschlussleitung
Bis zu einer Entfernung von 20 m mit einem hochwertigen „UTP CAT.5“-Kabel (optimal ist CAT.6). Bei über 20 m empfehlen
wir ein SYKFY-Kabel 5 × 2 × 0,5 bzw. 10 × 2 × 0,5. Um einen größeren Querschnitt zu erzielen, werden die Kabel verdoppelt
bis verdreifacht.
Der nale Leiterquerschnitt richtet sich nach folgender Tabelle:
Leiterkern-Durchschnitt [mm] Entfernung [m]
0,5 20
0,65 50
0,8 70
1 115
In der Grundausführung ist kein Koaxialkabel für die Videoleitung erforderlich.
Dieses wird erst bei einer Entfernung von über 100 m empfohlen.
Für die langen Erdungsleitungen sind die Telekommunikationskabel der Kategorie TCEPKPFLE zu verwenden.
Bedienung der Anlage
Zum Klingeln und Auslösen der Anzeige auf dem Videotelefon von der Türkameraeinheit betätigen Sie die Taste auf der
Türkameraeinheit. Der Ton von außen wird auch zum Monitor übertragen.
