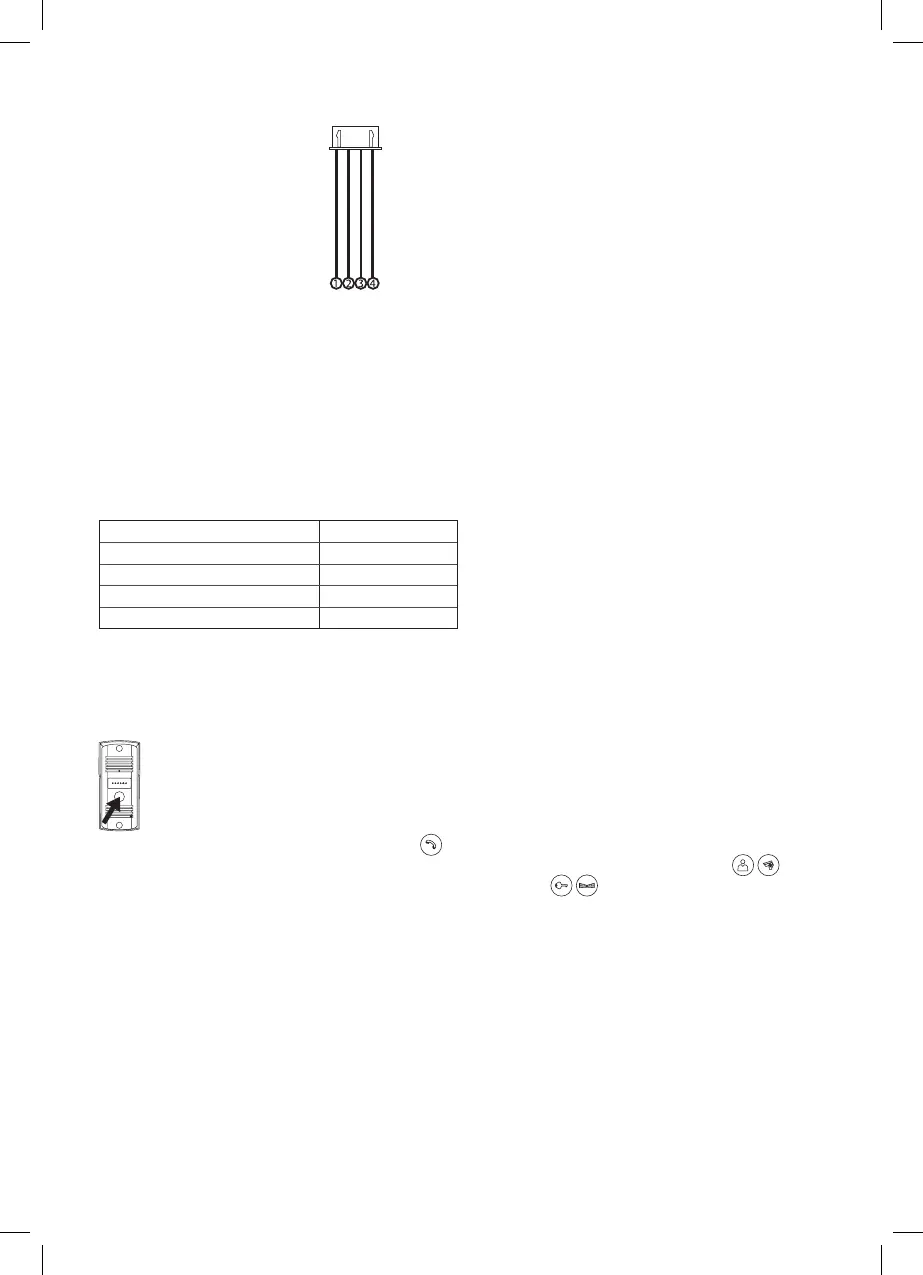

Схема підключення домофона
Опис затискачів:
1. Аудіо – білий
2. GND – чорний
3. Відео – жовтий
4. Живлення 12 В – чевроний
Встановлення дверної камери
Виберіть відповідне місце монтажу та прикріпіть стрішку.
Через отвір для кріплення протягніть вхідний кабель та підключіть його до затискачів на задній панелі дверної камери.
Підключену дверну камеру, за допомогою гвинтів прикріпіть до стрішки.
Дверна камера на штукатурці
Між стіною та стрішкою нанесіть шар силікону, котрий запобігає прониканню вологості під дверною камерою. Силікон
повинен бути на верхній і бічній стінках. Нижня сторона повинна бути вільною для виходу вологого повітря, з простору
під дверною камерою.
Параметри лінії з‘єднання
На віддалі до 20 м якосним кабелем UTP CAT.5 (оптимально CAT.6). Більш 20 м, рекомендуємо кабель SYKFY 5 × 2 × 0,5
або 10 × 2 × 0,5. Щоб досягти більшого перерізу, кабелі переплітають вдвоє і втроє.
Висповки перерізу провідників керується таблицею:
Діаметр дроту провідника [мм] Відстань [м]
0,5 20
0,65 50
0,8 70
1 115
У базовій формі коаксіальний кабель не являється необхідним для керування відеокомпонентами.
Цей кабель рекомендується на відстань від 100 м.
Для довгої проводки під землею можливо можливо використовувати телекомунікаційний кабель категорії TCEPKPFLE.
Обслуговування пристрою
Щоб зателефонувати та викликати зображення на відеотелефоні з дверної камери, натисніть кнопку на дверній камері.
Звук ззовні також буде переданий на монітор.
Щоб отримати дзвінок, натисніть кнопку на моніторі:
Щоб миттєво викликати зображення з дверної камери та камери відеоспостереження, натисніть кнопку:
Натисніть кнопки ВІДКРИТИ, щоб розблокувати двері або відкрити ворота.
Вхід в меню здійснюється натисканням середньої кнопки на бічній стороні монітора. У меню ви можете встановити пара-
метри зображення, звуку, часу включення замка / воріт та мову в меню.
Догляд за пристроєм
Монітор легко доглядавти. Рекомендується іноді витирати його вологою ганчіркою, залежно від ступеня забруднення.
Обережно! Перед чищенням прилад необхідно відключити від напруги!
FAQ
Пристрій не працює
Перевірте електропроводку та підключення до живлення.
Якщо ви протягнете кабель від джерела живлення, перевірте правильність полярності. Джерело живлення виміряйте
мультиметром. Вихідна напруга на роз‘ємі становить 12 В постійного струму (+/-1 В).
Пристрій не має чіткого зображення/звуку, він не дзвонить
Монітор або дверну камеру повісьте та з’єднайте коротким кабелем, щоб уникнути обриву кабеля в будинку.
Також перевірте налаштування параметрів зображення та звуку (яскравість, контрастність, колір, гучність).
