30

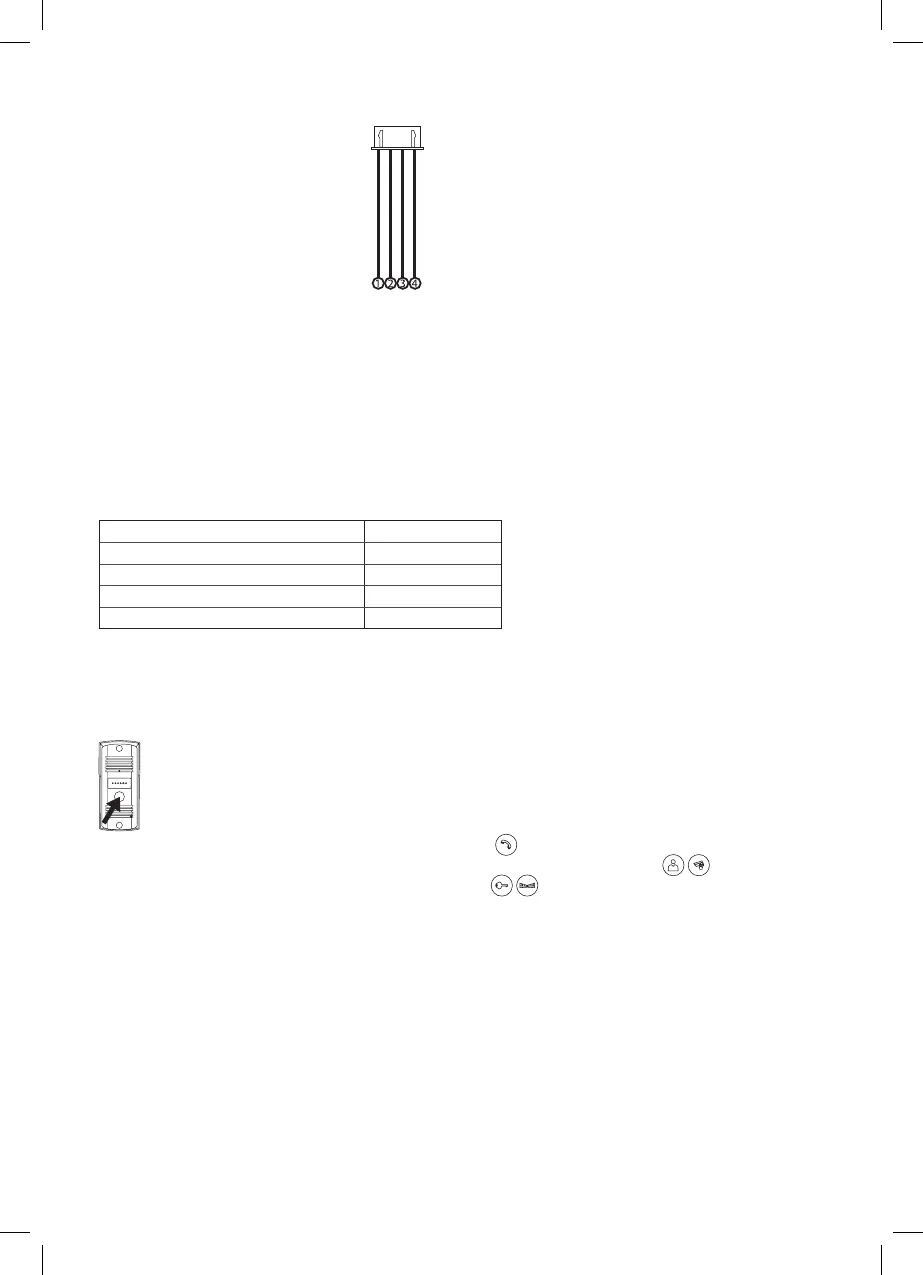

Vaizdo telefonspynės sujungimo schema
Kontaktų aprašymas:
1. Audio – baltas
2. GND – juodas
3. Video – geltonas
4. 12 V maitinimo šaltinis – raudonas
Durų kameros bloko montavimas
Pasirinkite tinkamą montavimo vietą ir pritvirtinkite gaubtą.
Praverkite maitinimo laidą pro montavimui skirtą angą ir prijunkite jį prie durų vaizdo kameros bloko galinės dalies.
Pateiktais sraigtais prijungtą durų bloką pritvirtinkite prie gaubto.
Durų kameros blokas ant gipso
Užtepkite silikono sluoksnį tarp sienos ir gaubto, kad nepatektų drėgmės po durų bloku. Silikonas turėtų būti užteptas viršuje
ir šonuose. Apačioje turi būti paliktas tarpas, kad drėgnas oras galėtų pasišalinti.
Jungiamųjų kabelių duomenys
Atstumams iki 20 m naudokite UTP CAT.5 kokybės kabelį (CAT.6 yra optimalus). Didesniems kaip 20 m atstumams reko-
menduojame SYKFY 5 × 2 × 0,5 arba 10 × 2 × 0,5 kabelį. Norint užtikrinti didesnį skersmenį, kabeliai gali būti sudvigubinti
arba sutrigubinti.
Gaunamas laidininko skersmuo pateikiamas lentelėje:
Laidininko šerdies skersmuo [mm] Atstumas [m]
0,5 20
0,65 50
0,8 70
1 115
Pagrindiniam naudojimui nereikalingas bendraašis laidas perduoti vaizdo komponentus.
Toks kabelis rekomenduojamas esant didesniems kaip 100 m atstumams.
Ilgiems įžemintiems kabeliams galite naudoti TCEPKPFLE kategorijos komunikacijų kabelius.
Įrenginio veikimas
Norėdami paskambinti ar iškviesti vaizdą iš durų bloko ekrane, paspauskite durų bloko mygtuką. Garsas iš lauko taip pat
bus perduotas į ekraną.
Norėdami priimti skambutį, paspauskite šį vaizdo ekrano mygtuką:
Norėdami iškart iškviesti durų bloko kameros ir CCTV kameros vaizdą, paspauskite šį mygtuką:
Paspauskite UNLOCK mygtuką, norėdami atidaryti duris ar vartus.
Galite įeiti į meniu paspausdami vidurinį mygtuką, esantį ekrano šone. Ten galite nustatyti vaizdo ir garso parametrus, užrakto
/ vartų kontakto jungimo trukmę ir meniu kalbą.
Priežiūra
Įrenginiui nereikalinga didelė priežiūra. Atsižvelgiant į įrenginio būklę, rekomenduojama kartais įrenginį nuvalyti drėgna šluoste.
Įspėjimas! Prieš valymą įrenginį būtina atjungti nuo maitinimo tinklo!
DUK
Įrenginys neveikia
Patikrinkite laidus ir energijos tiekimo bloko prijungimą prie tinklo.
Jei maitinimo adapteriui naudojate ilginamąjį laidą, patikrinkite, ar poliškumas yra tinkamas. Išmatuokite adapterį multimetru.
Išeinanti jungties įtampa turi būti 12 V NS (+/-1 V).
Vaizdas/garsas nėra aiškus, įrenginys neskamba
Pašalinkite monitorių arba durų kameros bloką ir prijunkite jį naudodami trumpą laidą, kad namuose išvengtumėte nutraukto
laidininko veikimo.
Tada patikrinkite vaizdo ir garso nustatymus (ryškumą, kontrastą, spalvą, garsumą).
