32
Komplektācijas saturs
Videomonitors 1 gab.
Videomonitora uzstādīšanas rāmis 1 gab.
Durvju kamera 1 gab.
Barošanas avots 1 gab.
Montāžas skrūves 6 gab.
Pārsegs 1 gab.
Videomonitora tehniskais apraksts
(skatīt 2. attēlu)
1 – skaļrunis
2 – monitors (attēla aktivizācija)
3 – videonovērošanas kameras
4 – atvērt slēdzeni
5 – atslēgt vārtus
6 – runāt/nolikt klausuli
7 – mikrofons
8 –
9 – OK/izvēlne
10 –
Uzstādīšana
Vietas izvēle monitora uzstādīšanai
Izvēloties vietu monitora uzstādīšanai, ņemiet vērā, ka ir nepieciešami kabeļi. Ieteicams ierīci novietot lietotāja acu līmenī.
Montāžas rāmja uzstādīšana zem videomonitora
Novietojiet rāmi montāžas vietā, atzīmējiet montāžas caurumu vietas un izurbiet sienā caurumus. Turētāja vietā jābūt
pietiekami daudz brīvas vietas monitora kabeļiem (kabelis no kameras, barošanas kabelis). Piestipriniet rāmi ar skrūvēm;
varat izmantot arī dībeļus.
Kabeļu pieslēgšana
Pieslēdziet durvju kameru monitoram, iespraužot kabeli abu ierīču pieslēgspailēs.
Monitora uzkāršana
Viegli iespiediet monitoru rāmī, lai izvirzījumi iegultos monitora aizmugurē esošajās atverēs. Pabīdot monitoru nedaudz uz
leju, tas tiks nostiprināts vietā.
Ierīces pieslēgšana elektrotīklam
Pieslēdziet strāvas padevi elektrotīklam, kas atbilst ierīces parametriem – 230 V/50 Hz.
Ievietojiet barošanas avota savienotāju (izeja) videomonitora aizmugurē esošajā ligzdā.

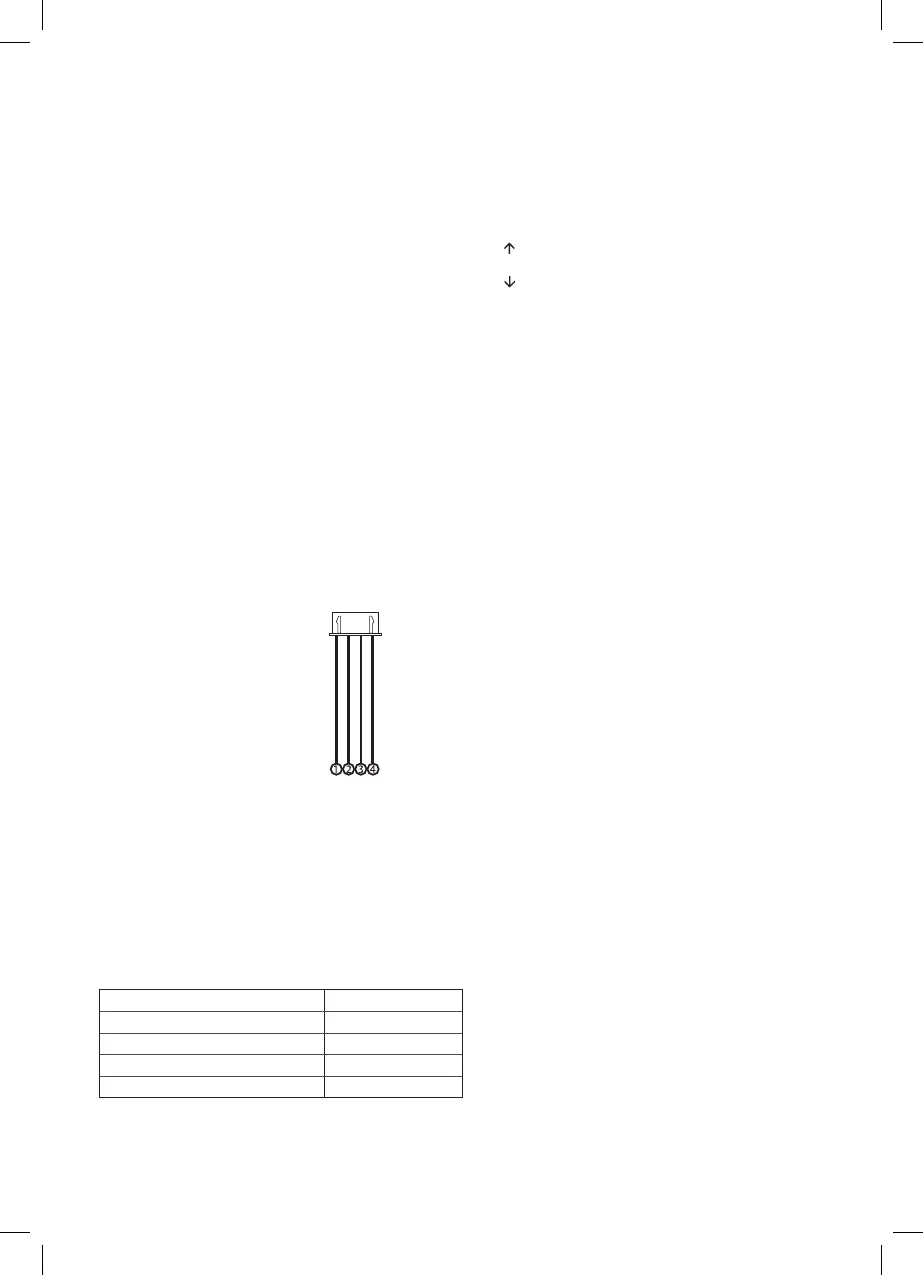

Durvju videoapsardzes ierīces savienojumu shēma
Pieslēgspaiļu apraksts
1. Audio – balta
2. Zemējums – melna
3. Video – dzeltena
4. 12 V strāvas padeve – sarkana
Durvju kameras uzstādīšana
Izvēlieties uzstādīšanai piemērotu vietu un pievienojiet pārsegu.
Izvelciet barošanas avota kabeli caur montāžas atveri un pievienojiet to spailei durvju kameras aizmugurē.
Piestipriniet pieslēgto durvju kameru pārsegam ar komplektācijā iekļautajām skrūvēm.
Durvju kameras uzstādīšana uz apmetuma
Uzlieciet silikona slāni starp sienu un pārsegu, lai nepieļautu mitruma iekļūšanu zem durvju kameras. Silikons jāuzklāj augš-
pusē un sānos. Apakša jāatstāj atvērta, lai ļautu mitrajam gaisam izplūst no durvju kameras apakšas.
Savienojošo kabeļu parametri
Attālumam līdz 20 m izmantojiet kvalitātes UTP CAT.5 kabeli (ieteicams CAT.6). Attālumam, kas pārsniedz 20 m, ieteicams
kabelis SYKFY, 5 × 2 × 0,5 vai 10 × 2 × 0,5. Lai sasniegtu lielāku diametru, kabeļus var divkāršot vai trīskāršot.
Kopā iegūtais vadītāju diametrs ir parādīts tabulā:
Vadītāja pamata diametrs (mm) Attālums (m)
0,5 20
0,65 50
0,8 70
1 115
Pamata uzstādījumam nav jāizmanto koaksiālais kabelis, lai pārraidītu video.
Šāds kabelis ir ieteicams vienīgi attālumiem, kas pārsniedz 100 m.
Garu zemes kabeļu montāžai var izmantot TCEPKPFLE kategorijas telekomunikāciju kabeli.
