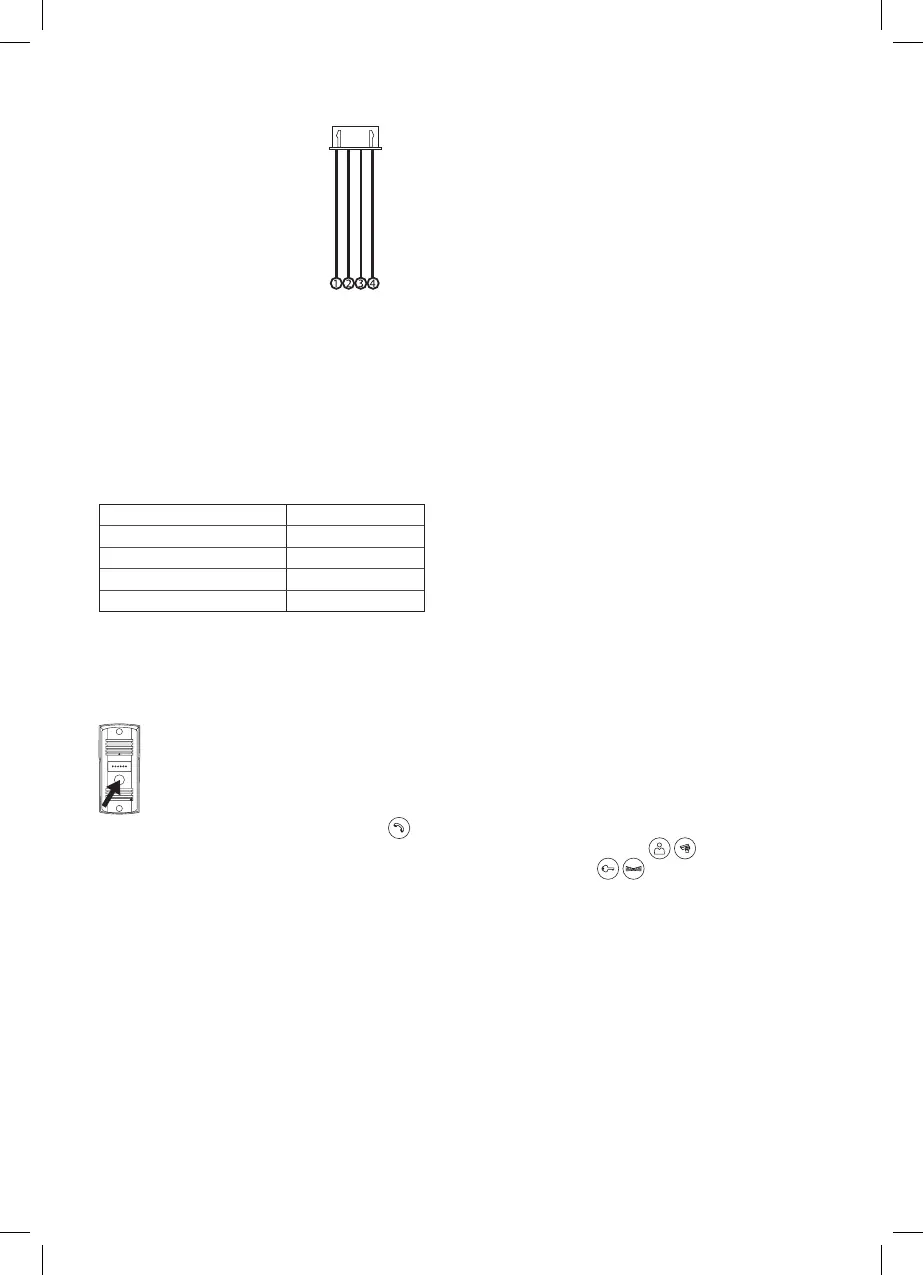

Schéma zapojení videovrátného
Popis svorek:
1. Audio – bílá
2. GND – černá
3. Video – žlutá
4. Napájení 12 V – červená
Způsob montáže dveřní kamerové jednotky
Zvolte vhodné místo pro montáž a zde připevněte krycí stříšku.
Montážním otvorem protáhněte přívodní kabel a zapojte jej do svorkovnice na zadní straně dveřní kamerové jednotky.
Připojenou dveřní kamerovou jednotku přišroubujte pomocí přiložených šroubů ke krycí stříšce.
Dveřní kamerová jednotka na omítce
Mezi zeď a krycí stříšku naneste vrstvu silikonu, která zamezí vnikání vlhka pod dveřní kamerovou jednotku. Silikon by měl být
na horní a bočních stěnách. Spodní musí být volná pro odchod vlhkého vzduchu z prostoru pod dveřní kamerovou jednotkou.
Parametry propojovacího vedení
Do vzdálenosti 20 m kvalitním kabelem UTP CAT.5 (optimálně CAT.6). Nad 20 m doporučujeme kabel SYKFY 5 × 2 × 0,5, či
10 × 2 × 0,5. Pro dosažení většího průřezu se kabely zdvojují, až ztrojují.
Výsledný průřez vodičů se řídí tabulkou:
Průměr jádra vodiče [mm] Vzdálenost [m]
0,5 20
0,65 50
0,8 70
1 115
V základním provedení není nutný koaxiální kabel pro vedení video složky.
Ten se doporučuje až nad vzdálenost 100 m.
Pro dlouhá zemní vedení lze použít telekomunikační kabel kategorie TCEPKPFLE.
Obsluha zařízení
Pro zazvonění a vyvolání obrazu na videotelefonu z dveřní kamerové jednotky, stiskněte tlačítko na dveřní kamerové jednotce.
Zvuk z venku bude rovněž přenesen na monitor.
Pro přijetí hovoru stiskněte na monitoru tlačítko:
Pro okamžité vyvolání obrazu z dveřní kamerové jednotky a CCTV kamery, stiskněte tlačítko:
Stiskněte tlačítka ODEMKNOUT pro odemčení příslušných dveří nebo otevření brány.
Vstup do menu se provádí stiskem středního tlačítka na boční straně monitoru. V menu lze nastavit parametry obrazu, zvuku,
délky sepnutí zámku/brány a jazyk menu.
Údržba zařízení
Monitor je nenáročný na údržbu. Doporučuje se občas, podle stupně znečištění přístroje, otřít jej vlhkým hadříkem.
Pozor! Přístroj je nutno před čištěním uvést do beznapěťového stavu odpojením síťového přívodu ze sítě!
FAQ
Zařízení nefunguje
Zkontrolujte kabelové vedení a zapojení zdroje do sítě.
Pokud kabel ze zdroje prodlužujete, zkontrolujte správnou polaritu. Zdroj změřte multimetrem. Hodnota výstupního napětí
na konektoru je 12 V DC (+/-1 V).
Zařízení nemá čistý obraz/zvuk, nezvoní
Monitor, či dveřní kamerovou jednotku svěste a propojte krátkým kabelem, pro vyloučení přerušení vodiče v domě.
Dále zkontrolujte nastavení parametrů obrazu a zvuku (jas, kontrast, barvu, hlasitost).
