9
Obsah dodávky
Videomonitor 1 ks
Montážny rámček pre videomonitor 1 ks
Dverná kamerová jednotka 1 ks
Napájací zdroj 1 ks
Upevňovacie skrutky 6 ks
Krycia strieška 1 ks
Technický popis videomonitoru
(pozri obr. 2)
1 – reproduktor
2 – monitor (aktivácia obrazu)
3 – kamery CCTV
4 – odomknúť zámok
5 – odomknúť bránu
6 – hovoriť / zavesiť
7 – mikrofón
8 –
9 – OK/menu
10 –
Inštalácia
Určenie miesta inštalácie monitoru
Zvoľte miesto na inštaláciu prístroja aj s ohľadom na vedenie káblov. Odporúča sa umiestnenie prístroja cca vo výške očí
používateľa.
Inštalácia montážneho rámčeka pod videomonitor
Na miesto montáže priložte rámček a naznačte si miesta montážnych otvorov a vyvŕtajte ich. Uprostred držiaku je nutné
vytvoriť dostatočne veľký otvor pre privedenie káblov k monitoru (kábel od kamery, kábel od napájacieho zdroja). Nainštalujte
rám pomocou skrutiek, prípadne použite hmoždinky.
Pripojenie káblov
Dvernú kamerovú jednotku pripojíte k monitoru káblom, ktorý na oboch zariadeniach zasuňte do popísaných svoriek.
Zavesenie monitora
Monitor mierne pritlačte k rámčeku tak, aby výstupky zapadli do otvoru na zadnej strane monitora. Miernym zatlačením
monitoru smerom nadol dôjde k jeho upevneniu.
Zapojenie prístroja do siete
Napájací zdroj zapojte do siete, ktorá vyhovuje parametrom prístroja 230 V/50 Hz.
Napájací konektor (výstup zdroja) pripojte do popísanej zdierky na zadnej strane videomonitoru.

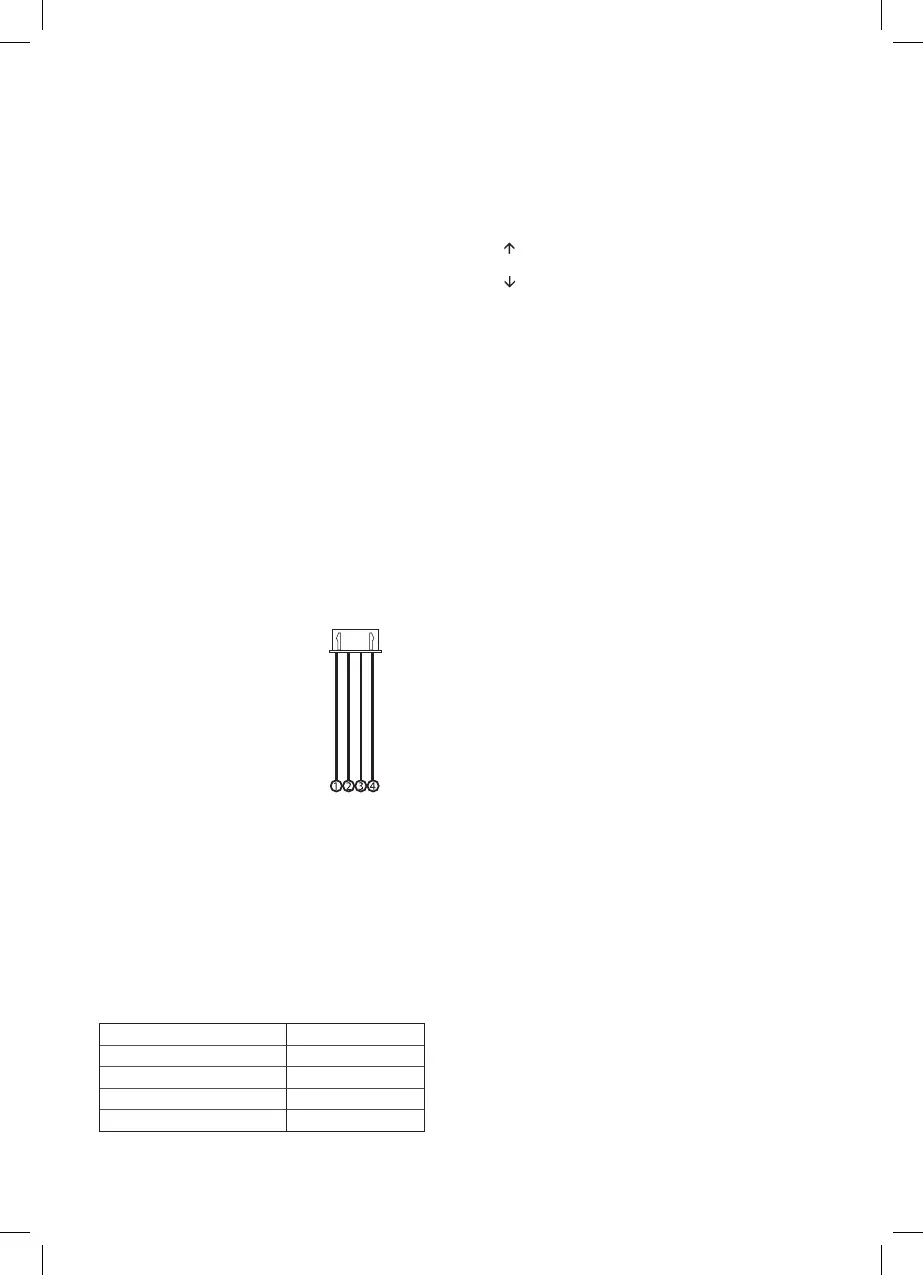

Schéma zapojenia videovrátnika
Popis svoriek:
1. Audio – biela
2. GND – čierna
3. Video – žltá
4. Napájanie 12 V – červená
Spôsob montáže dvernej kamerovej jednotky
Zvoľte vhodné miesto pre montáž a tu pripevnite kryciu striešku.
Montážnym otvorom pretiahnite prívodný kábel a zapojte ho do svorkovnice na zadnej strane dvernej kamerovej jednotky.
Pripojenú dvernú kamerovú jednotku priskrutkujte pomocou priložených skrutiek ku krycej strieške.
Dverná kamerová jednotka na omietke
Medzi stenu a kryciu striešku naneste vrstvu silikónu, ktorá zamedzí vnikaniu vlhka pod dvernú kamerovú jednotku. Silikón
by mal byť na hornej a bočných stenách. Spodná časť musí byť voľná pre odchod vlhkého vzduchu z priestoru pod dvernou
kamerovou jednotkou.
Parametre prepojovacieho vedenia
Do vzdialenosti 20 m kvalitným káblom UTP CAT.5 (optimálne CAT.6). Nad 20 m odporúčame kábel SYKFY 5 × 2 × 0,5, či
10 × 2 × 0,5. Pre dosiahnutie väčšieho prierezu sa káble zdvojujú, až ztrojujú.
Výsledný prierez vodičov sa riadi tabuľkou:
Priemer jadra vodiča [mm] Vzdialenosť [m]
0,5 20
0,65 50
0,8 70
1 115
V základnom prevedení nie je nutný koaxiálny kábel pre vedenie video zložky. Ten sa odporúča až nad vzdialenosť 100 m.
Pre dlhé zemné vedenie možno použiť telekomunikačný kábel kategórie TCEPKPFLE.
