Emos N1015 - Akumuliatoriaus Įkrovimas

50

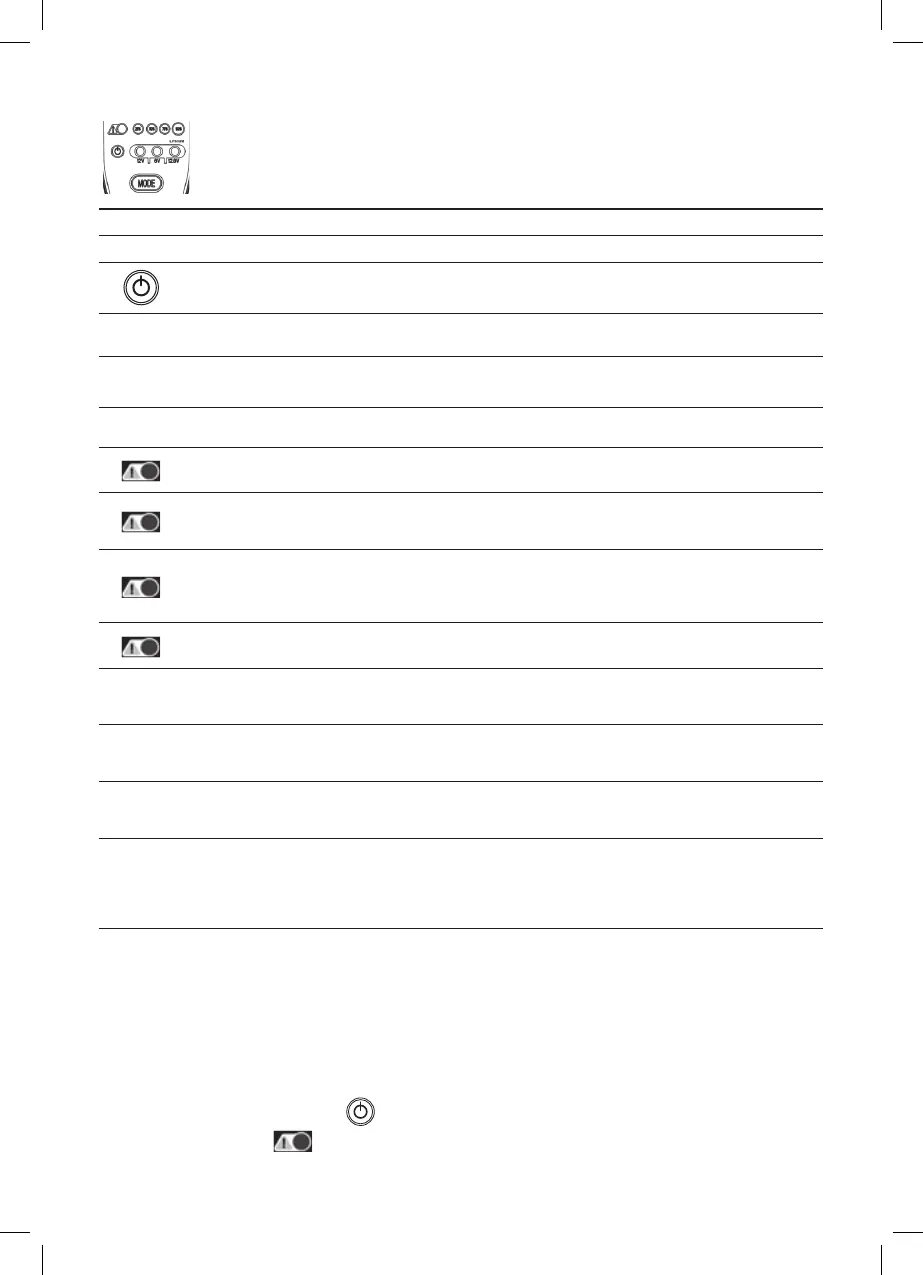

Funkcijų ir piktogramų aprašymas
Piktograma Aprašymas Reikšmė LED spalva
REŽIMAS REŽIMO mygtukas Įkrovimo režimo jungiklis. -
Veikimo indikatorius Budėjimo režimas. LED žalias
12 V
Įkrovimo indikatorius 12 V
akumuliatoriams
12 V akumuliatorių įkrovimo režimas LED raudonas
6 V
Įkrovimo indikatorius 6 V
akumuliatoriams
6 V akumuliatorių įkrovimo režimas LED raudonas
12.8 V
LITHIUM
LiFePO₄ akumuliatorių
įkrovimo indikatorius
LiFePO₄ 12,8 V akumuliatorių įkrovimo
režimas
LED raudonas
Klaidos nustatymo
indikatorius
Netinkamas akumuliatorius Šis
akumuliatorius negali būti įkraunamas.
LED šviečia raudonai
Klaidos nustatymo
indikatorius
Per didelė akumuliatoriaus talpa
pagal pasirinktą režimą. Patikrinkite
akumuliatoriaus talpą ir įkrovimo režimą.
LED mirksi geltonai
Klaidos nustatymo
indikatorius
Akumuliatoriaus įtampa yra per aukšta ar per
žema pagal pasirinktą režimą. Patikrinkite
akumuliatoriaus įtampą ir įkrovimo režimą.
LED šviečia geltonai
Klaidos nustatymo
indikatorius
Polių sukeitimas. Jungtukai turi būti sujungti
su teisingais poliais.
LED mirksi raudonai
25 %
Akumuliatoriaus įkrovimo
lygis
LED mirksės, jei akumuliatorius bus įkrautas
mažiau nei 25 %. Jei akumuliatorius bus
įkrautas iki 25 %, LED švies raudonai.
LED raudonas
50 %
Akumuliatoriaus įkrovimo
lygis
LED mirksės, jei akumuliatorius bus įkrautas
mažiau nei 50 %. Jei akumuliatorius bus
įkrautas iki 50 %, LED švies oranžine spalva.
LED oranžinis
75 %
Akumuliatoriaus įkrovimo
lygis
LED mirksės, jei akumuliatorius bus įkrautas
mažiau nei 75 %. Jei akumuliatorius bus
įkrautas iki 75 %, LED švies geltonai.
LED geltonas
100 %
Akumuliatoriaus įkrovimo
lygis
LED mirksės, jei akumuliatorius bus įkrautas
mažiau nei 100 %. Jei akumuliatorius bus
įkrautas iki 100 %, LED švies žaliai. Įkroviklis
persijungs į 7 priežiūros režimo ETAPĄ. Kiti
LED 25 %, 50 % ir 75 % nustos šviesti.
LED žalias
Akumuliatoriaus įkrovimas
1. Įsitikinkite, kad kraunamas akumuliatorius yra 6 V/12 V švino rūgštinis akumuliatorius ar 4 elementų LiFePO₄ 12,8 V
akumuliatorius. Nekraukite akumuliatorių, kurių nominalioji įtampa yra ne 6 V/12 V ar 12,8 V.
2. Atjunkite visus prietaisus nuo akumuliatoriaus. Jeigu akumuliatorius yra transporto priemonėje, išjunkite degimą ir visus
prietaisus. Tada atjunkite laidus, pirmiausia neigiamo gnybto (–) juodą laidą, paskui teigiamo gnybto (+) raudoną laidą.
3. Nuvalykite akumuliatoriaus gnybtus.
4. Prijunkite įkroviklį prie akumuliatoriaus. Įsitikinkite, kad poliškumas teisingas („+“ pažymėtas raudonai, „–“ juodai). Pir-
miausia prijunkite raudoną gnybtą (+) prie teigiamo poliaus (+). Tada prijunkite juodą gnybtą (–) prie neigiamo poliaus (–).
5. Įjunkite įkroviklį į lizdą (220–240 V AC 50 Hz). Bus trumpa pauzė (nuo 1 iki 3 s) po įkroviklio įjungimo, kol užsidegs visi
LED. LED švietimas maždaug 0,5 sek. reiškia, kad viskas veikia tinkamai. Po patikrinimo įkroviklis įsijungia į BUDĖJIMO
režimą, kurio indikatorius žalias LED
. Šiame režime įkroviklis nesukuria išėjimo srovės. Jeigu laidų poliškumas
sukeistas, raudonas LED
pradės mirksėti. Tokiu atveju prijunkite raudoną gnybtą prie akumuliatoriaus teigiamo
(+) poliaus, o juodą prie neigiamo (–) poliaus. Apsauga nuo sukeisto poliškumo užtikrina, kad akumuliatorius ir įkroviklis
